Датчик NTC и таймер оттайки холодильника: проверка и подбор

Если холодильник перестал полноценно размораживать испаритель, морозит без остановки, гонит в камере то холод, то тепло или регулярно обрастает льдом — в большинстве случаев виноват один из двух узлов: датчик NTC или таймер оттайки. Обе детали недорогие и небольшие, но именно поэтому их часто заказывают «на глаз» по фотографии — и получают деталь с другим номиналом термистора или несовпадающей разводкой контактов. В этом справочнике разберём, как определить нужный вариант по маркировке, приведём таблицу подбора по реальным позициям каталога и разберём типичные ошибки при заказе.

Содержание:

• Когда нужен датчик NTC или таймер оттайки
• Как определить нужный вариант: маркировка и параметры
• Таблица подбора по реальным товарам
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужен датчик NTC или таймер оттайки

Датчик NTC (термистор с отрицательным температурным коэффициентом) — это элемент, сопротивление которого уменьшается при нагреве и растёт при охлаждении. В холодильнике таких датчиков обычно несколько: один следит за температурой в холодильной камере, другой — в морозильной, третий (датчик оттайки) установлен непосредственно на испарителе и сообщает электронике или таймеру, когда «шуба» растаяла и нагреватель оттайки можно выключать. Понадобится замена, если:

• холодильник показывает ошибку датчика температуры или оттайки на дисплее;
• компрессор работает почти без остановки, а камера при этом не набирает нужную температуру;
• испаритель системы No Frost покрывается инеем и льдом, обмерзает вентилятор;
• после длительной работы холодильник резко «уходит» в защиту или отключает компрессор.

Таймер оттайки — отдельный узел (механический с электромотором и кулачком либо электронный на реле), который через определённые промежутки работы компрессора включает ТЭН оттайки на 20–30 минут. В части моделей отдельного таймера физически нет — его функцию выполняет главный модуль управления, и тогда искать «таймер оттайки» для такой модели бессмысленно, неисправность нужно диагностировать на плате.

Как определить нужный вариант: маркировка и параметры

Главный источник истины — код детали, а не внешний вид. У датчиков и таймеров он нанесён либо на самом корпусе, либо на бирке, прикреплённой к проводу, либо на наклейке сверху или снизу корпуса таймера. Именно по этому коду (например DA32-00006W, DA47-10150F, TMDE706SC, DA45-10003C) деталь однозначно привязывается к производителю и линейке моделей.

Проверка датчика NTC мультиметром

Перед проверкой и заменой любых электрических узлов холодильник обязательно отключают от сети — работа с деталью, снятой с включённого прибора, а также любые манипуляции внутри работающего холодильника недопустимы по технике безопасности.

Порядок проверки:

1. Снимите датчик, отсоедините разъём.
2. Замерьте сопротивление мультиметром при комнатной температуре — у исправного термистора должно быть конечное значение (не «бесконечность» и не 0 Ом).
3. Поместите датчик в стакан с холодной водой или льдом и понаблюдайте: сопротивление должно плавно расти при охлаждении и падать при нагреве (например, в ладони).
4. Если показания «скачут», зависают на бесконечности или на нуле в любом положении — датчик неисправен и его нужно менять.

Отдельно осмотрите провод в месте изгиба возле испарителя и штекер разъёма — обрыв жилы из-за постоянной вибрации и окисление контактов от конденсата случаются чаще, чем выход из строя самого термистора.

Проверка таймера оттайки

Механический таймер проверяют, вручную поворачивая вал до характерного щелчка переключения контактных групп, и замеряют мультиметром целостность цепи в положении «компрессор» и в положении «оттайка» — на исправном таймере обе группы должны чётко замыкаться и размыкаться без дребезга. Электронный таймер (плату с реле) проверяют по срабатыванию реле и визуально — вздутые конденсаторы, потемневшие дорожки и следы подгара говорят о неисправности узла.

При подборе замены важно свериться не только с кодом, но и с числом выводов, типом крепления (вставной в панель или на кронштейне) и напряжением питания — у разных производителей таймеры внешне похожи, но не совместимы по разводке.

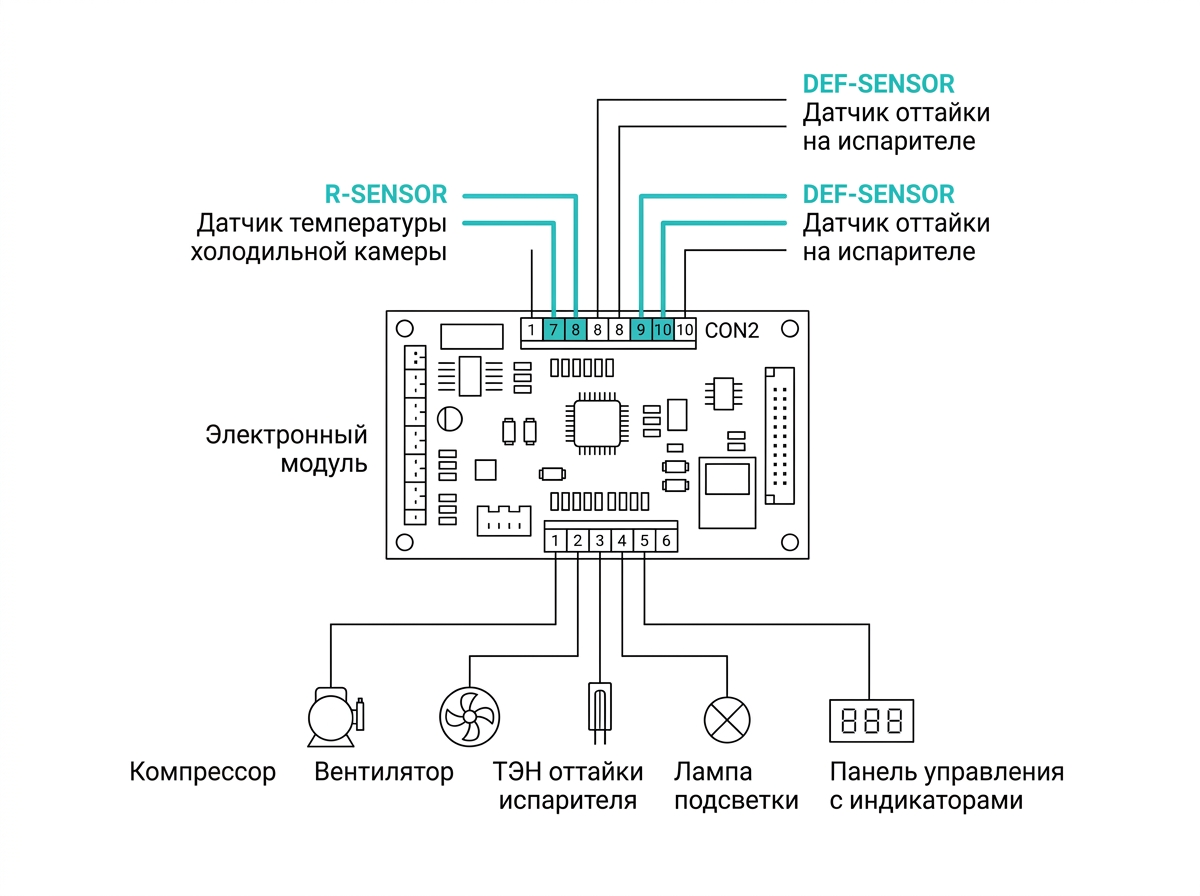

Как связаны датчики и плата холодильника: датчик холодильной камеры (R-SENSOR) и датчик оттайки на испарителе (DEF-SENSOR) приходят на разъём модуля — по ним он решает, когда включить компрессор и ТЭН оттайки

Таблица подбора по реальным товарам

Если ваша модель холодильника не совпадает напрямую с указанными кодами, надёжнее не гадать по фото, а подобрать запчасти по модели вашей техники — так сразу отобразятся детали, проверенные именно под ваш аппарат.

Частые ошибки при подборе

• Путают датчик оттайки с датчиком воздуха камеры. Внешне термисторы почти одинаковы, но датчик оттайки крепится непосредственно на испарителе и имеет свою температурную характеристику — если поставить не тот, электроника будет неверно определять момент окончания оттайки.
• Заказывают по внешнему виду, без сверки кода. Один и тот же холодильник за годы выпуска мог комплектоваться разными ревизиями датчика или таймера — код с бирки (например DA32-00006W против DA47-10150F) единственный надёжный ориентир.
• Не учитывают длину провода и тип разъёма. Если провод короче оригинала, приходится делать скрутку рядом с испарителем — это ухудшает герметичность соединения и приводит к попаданию конденсата и повторному обрыву.
• Ставят «аналог» без проверки номинала термистора. NTC-датчики выпускаются с разными номиналами сопротивления и разной кривой зависимости от температуры — при несовпадении модуль управления получит искажённые данные и начнёт либо держать оттайку слишком долго, либо не давать ей запуститься.
• Не проверяют посадку и число контактов таймера оттайки. Механические таймеры разных производителей отличаются диаметром вала, креплением и разводкой выводов, даже если корпуса похожи.
• Ищут отдельный таймер там, где его физически нет. В моделях с полностью электронным модулем управления функцию таймера оттайки выполняет плата — неисправность нужно искать там, а не среди отдельных таймеров.

Если после диагностики окажется, что причина не в датчике и не в таймере, а, например, в двери, выключателе освещения или крепеже фасада — весь набор смежных деталей есть в разделе запчастей для холодильников.

Вопросы и ответы

Как понять, что неисправен именно датчик, а не таймер или ТЭН оттайки?

Отключите холодильник от сети, снимите датчик и замерьте сопротивление мультиметром при комнатной температуре, затем охладите деталь льдом — сопротивление должно плавно меняться. Если оно «зависает» на нуле или на бесконечности, датчик неисправен. ТЭН проверяется отдельно: у него должно быть конечное сопротивление нагревателя без признаков обрыва, а таймер проверяется прокруткой вала с контролем переключения контактных групп мультиметром.

Можно ли поставить датчик NTC от другой модели холодильника, если точного кода нет в продаже?

Только если совпадают номинал сопротивления термистора, температурная характеристика, длина провода и тип разъёма. При малейших сомнениях безопаснее подобрать деталь именно под маркировку вашего холодильника, а не полагаться на визуальное сходство корпуса.

Почему в холодильнике установлено несколько датчиков NTC и как понять, какой из них менять?

Разные датчики контролируют разные зоны: воздух в холодильном отделении, воздух в морозильной камере и температуру испарителя для управления оттайкой. Определить нужный поможет расположение неисправной детали внутри камеры и код на её бирке — именно по нему подбирается точный аналог.

Механический таймер щёлкает при повороте, но оттайка не запускается — в чём причина?

Слышимый щелчок говорит только о переключении механики, но одна из контактных групп внутри таймера могла подгореть и не замыкать цепь ТЭНа. Проверьте обе группы контактов мультиметром в обоих положениях, а также датчик оттайки, который должен разрывать цепь нагрева после полного оттаивания испарителя.

Важно: все работы с электрическими узлами холодильника — датчиками, таймером оттайки, платой управления и проводкой — выполняйте только при отключённом от сети приборе. Проверку мультиметром проводите на снятой детали, не прикасаясь к токоведущим частям включённого в розетку холодильника.
