Инверторный мотор стиральной машины: устройство, неисправности, проверка

Инверторный мотор — это сердце современной стиральной машины. Если барабан перестал крутиться, машина «стучит» на отжиме, выдаёт ошибку двигателя или вообще не запускает программу, в половине случаев виноват не сам мотор, а один из связанных с ним узлов — датчик оборотов, силовой модуль или проводка между ними. Разберёмся, как это всё работает, что чаще всего ломается и как проверить узел перед заказом запчасти.

• Как устроен инверторный привод и что в нём ломается
• Как определить нужную запчасть — маркировка и где смотреть
• Таблица подбора
• Как проверить датчик и мотор мультиметром
• Частые ошибки при подборе
• Вопросы и ответы

Как устроен инверторный привод и что в нём ломается

В отличие от классического коллекторного мотора со щётками, инверторный привод — это трёхфазный бесколлекторный двигатель, обороты и момент которого регулирует электронный модуль. Такая схема даёт выше КПД, меньше шума и вибраций, точнее держит заданную скорость на всех этапах — от деликатной стирки до отжима на высоких оборотах. Управляет всем этим отдельная плата инвертора либо инверторный узел в составе основного модуля управления.

Внутри модуля инвертора обычно находится несколько ключевых блоков:

• Источник питания — формирует пониженные напряжения (обычно 15 В, 5 В и 3,3 В) для питания логики и датчиков. Часто построен на базе микросхемы со встроенным силовым ключом (например, семейства LinkSwitch/TinySwitch) — именно она нередко выгорает первой при скачках напряжения в сети.
• Силовая сборка (IGBT-модуль) — коммутирует ток в обмотках мотора по сигналам от управляющего контроллера. Через неё проходит основная мощность, поэтому именно она чаще всего страдает при межвитковом замыкании обмоток или пробое конденсаторов фильтра.
• Цифровой сигнальный контроллер — «мозг» инвертора, формирует управляющие импульсы и обменивается данными с основным модулем машины по последовательному интерфейсу, часто через оптронную развязку.
• Датчик оборотов (датчик Холла, он же таходатчик) — считывает частоту вращения ротора мотора и передаёт сигнал обратной связи в модуль управления. Без корректного сигнала с этого датчика инвертор не может держать заданную скорость и уходит в защиту.

На практике из строя чаще выходят: датчик Холла (окисление контактов, обрыв обмотки катушки, механическое повреждение при затирании барабана), сама обмотка статора мотора (межвитковое замыкание, обгорание изоляции от перегрева), силовые ключи инвертора (пробой из-за скачков сети или заклинившего подшипника, из-за которого мотор идёт «в разнос») и разъёмные соединения — окисление и подгорание контактов на колодках между мотором, датчиком и модулем.

Как определить нужную запчасть — маркировка и где смотреть

Перед покупкой запчасти важно точно определить, что именно вышло из строя и под какую машину нужна деталь. Порядок действий:

1. Найдите модель стиральной машины. Полное название модели и серийный номер указаны на наклейке — обычно она находится на задней стенке корпуса, на боковой панели за дверцей загрузки или под верхней крышкой. Именно модель, а не только марка, определяет совместимость запчасти — у разных версий одной линейки могут стоять разные моторы и датчики.
2. Осмотрите сам неисправный узел. На датчике Холла, моторе или плате инвертора обычно нанесён собственный код производителя — набор букв и цифр на корпусе или на наклейке. Он значительно надёжнее, чем ориентироваться «на глаз» по внешнему виду детали, потому что внешне похожие датчики и разъёмы могут иметь разное количество контактов или другую распиновку.
3. Сверьте маркировку с базой совместимости. Если код на детали читается — ищите его напрямую. Если стёрся или недоступен (деталь внутри мотора) — определяйте по модели машины.
4. Обратите внимание на разъём и число проводов. Датчики Холла на разных моторах могут иметь 3–6 контактов (питание, земля, один или несколько каналов сигнала), поэтому даже при схожей маркировке стоит визуально сверить разъём со старой деталью.

Если самостоятельно определить маркировку сложно — проще всего подобрать запчасти по модели вашей техники: система сама покажет совместимые варианты.

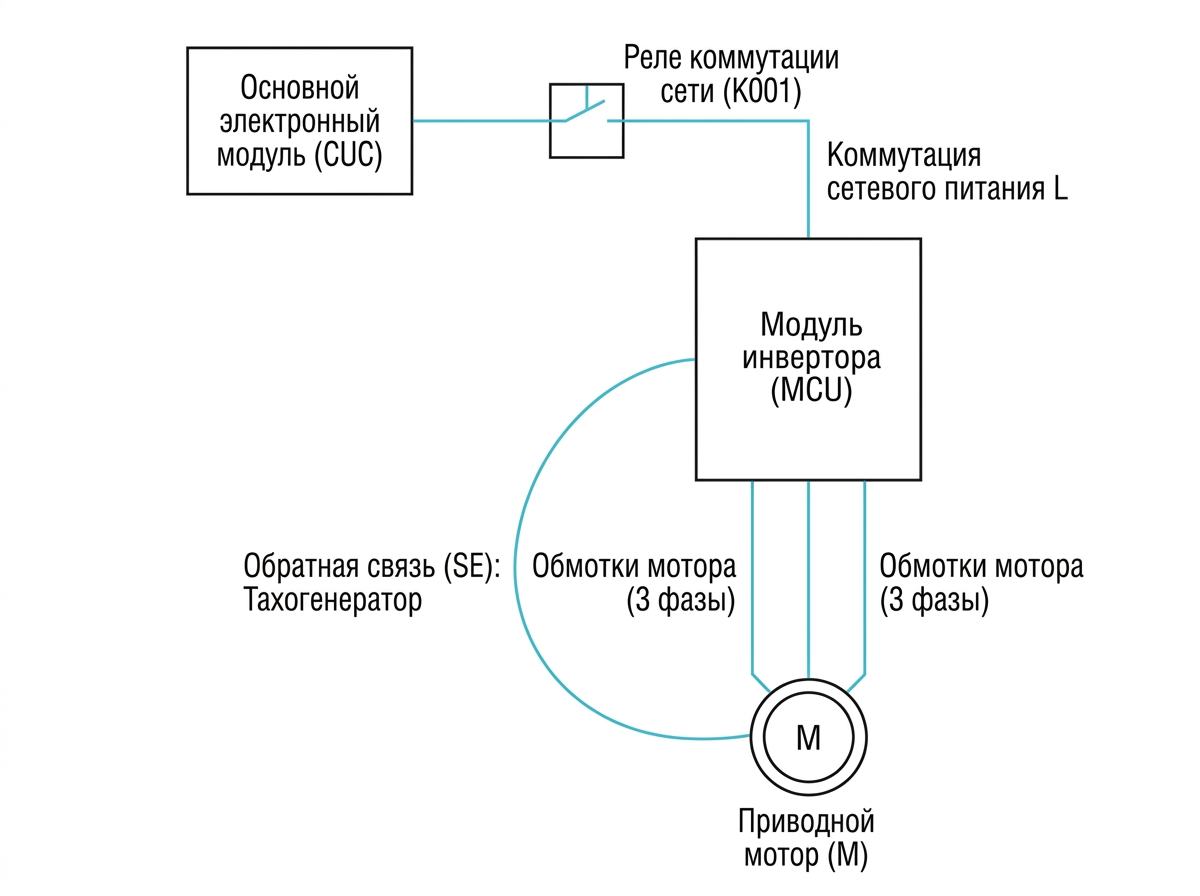

Как устроен инверторный привод стиральной машины: основной модуль через реле подаёт питание на плату инвертора, та управляет тремя обмотками мотора, а датчик Холла (тахогенератор) возвращает модулю данные о скорости вращения барабана

Таблица подбора

Ниже — пример реальной позиции из ассортимента с ключевыми параметрами из названия.

Для машин LG с инверторным прямым приводом именно датчик Холла — один из самых частозаменяемых элементов узла мотора, поскольку он первым принимает на себя вибрации и температурные нагрузки. Полный перечень доступных позиций по моторам, датчикам и модулям инвертора для разных марок смотрите в разделе запчастей для стиральных машин.

Как проверить датчик и мотор мультиметром

Внимание: все работы с внутренними узлами стиральной машины выполняются только при полном обесточивании техники — машина должна быть отключена от сети, а не просто выключена кнопкой. Плата инвертора может содержать конденсаторы фильтра, заряженные до высокого напряжения (в некоторых схемах — порядка 300 В), поэтому перед прикосновением к плате её нужно обесточить и выдержать время для саморазряда конденсаторов. Если нет уверенности в своих знаниях электробезопасности — доверьте диагностику и ремонт квалифицированному мастеру.

Базовая проверка датчика Холла:

• Отключите разъём датчика от платы и осмотрите контакты на предмет окисления, подгорания или обрыва провода у основания.
• Проверьте питание, поступающее на датчик — как правило, это около 15 В плюс общий провод; если напряжение отсутствует, ищите проблему в цепи питания модуля, а не в самом датчике.
• При вращении вала мотора рукой на выходном сигнальном контакте датчика должны появляться импульсы — это можно зафиксировать мультиметром в режиме измерения переменного напряжения или осциллографом, если он есть в наличии.
• Отсутствие сигнала при исправном питании и целой проводке обычно означает выход из строя самого чувствительного элемента датчика.

Базовая проверка обмоток мотора:

• Отсоедините разъём мотора и измерьте сопротивление между парами фазных выводов (обычно три обмотки, соединённые звездой) — значения должны быть примерно равны между собой.
• Проверьте сопротивление изоляции — между любой из фазных обмоток и корпусом (массой) мотора не должно быть пробоя.
• Если сопротивление одной из пар обмоток заметно отличается от других или показывает обрыв (бесконечность) — обмотка повреждена, и без перемотки или замены мотор не восстановить.

Если и датчик, и обмотки исправны, а мотор всё равно не реагирует на команды — проблема может быть в самом модуле инвертора: силовой сборке, источнике питания или обмене данными с основной платой управления.

Частые ошибки при подборе

• Ориентация только на внешний вид детали. Датчики Холла и разъёмы разных производителей визуально очень похожи, но отличаются числом контактов, распиновкой или уровнем выходного сигнала.
• Игнорирование полного кода модели. Одна и та же линейка стиральных машин может выпускаться с разными моторами в зависимости от года выпуска и региона — нужен именно серийный номер с наклейки, а не общее название модели из рекламы.
• Покупка мотора целиком вместо датчика или наоборот. Прежде чем заказывать дорогой узел (мотор или плату инвертора), стоит убедиться диагностикой, что неисправен именно он, а не более простой и дешёвый компонент — например, датчик оборотов или разъём.
• Неучёт совместимости платы инвертора с типом мотора. Один и тот же модуль управления может применяться в разных моделях с ременным и прямым приводом, но конкретная прошивка и разводка платы могут отличаться — при сомнениях лучше уточнять по номеру модели, а не только по внешнему коду платы.

Вопросы и ответы

Почему стиральная машина стучит на отжиме, если мотор инверторный?

Стук на высоких оборотах чаще связан не с самим мотором, а с износом подшипников бака, разбалансировкой белья или ослаблением крепления противовеса. Но если стук сопровождается сбоем оборотов или остановкой отжима — стоит проверить датчик Холла: при нестабильном сигнале обратной связи модуль управления может резко менять скорость вращения.

Можно ли определить неисправность мотора по коду ошибки на дисплее?

Код ошибки укажет на то, что модуль управления не получает корректный отклик от привода, но не всегда точно указывает, что именно вышло из строя — датчик, обмотка или сам инверторный модуль. Расшифровку конкретного кода нужно смотреть в инструкции к вашей модели, а точную причину устанавливать прямыми измерениями.

Как понять, что неисправен именно датчик Холла, а не мотор?

Главный признак — мотор физически может крутиться (например, при прокручивании барабана рукой ощущается нормальное сопротивление, без заклинивания), но машина не запускает программу или останавливается с ошибкой оборотов. При этом обмотки при измерении мультиметром показывают исправные и одинаковые значения сопротивления — тогда с высокой вероятностью проблема в датчике или его проводке.

Подходит ли датчик Холла от одной модели LG к другой?

Зависит от конкретных моделей — конструктивно похожие моторы часто используются в разных линейках, но гарантии совместимости без проверки маркировки нет. Самый надёжный способ — свериться по номеру детали или подобрать запчасть по модели своей стиральной машины.
