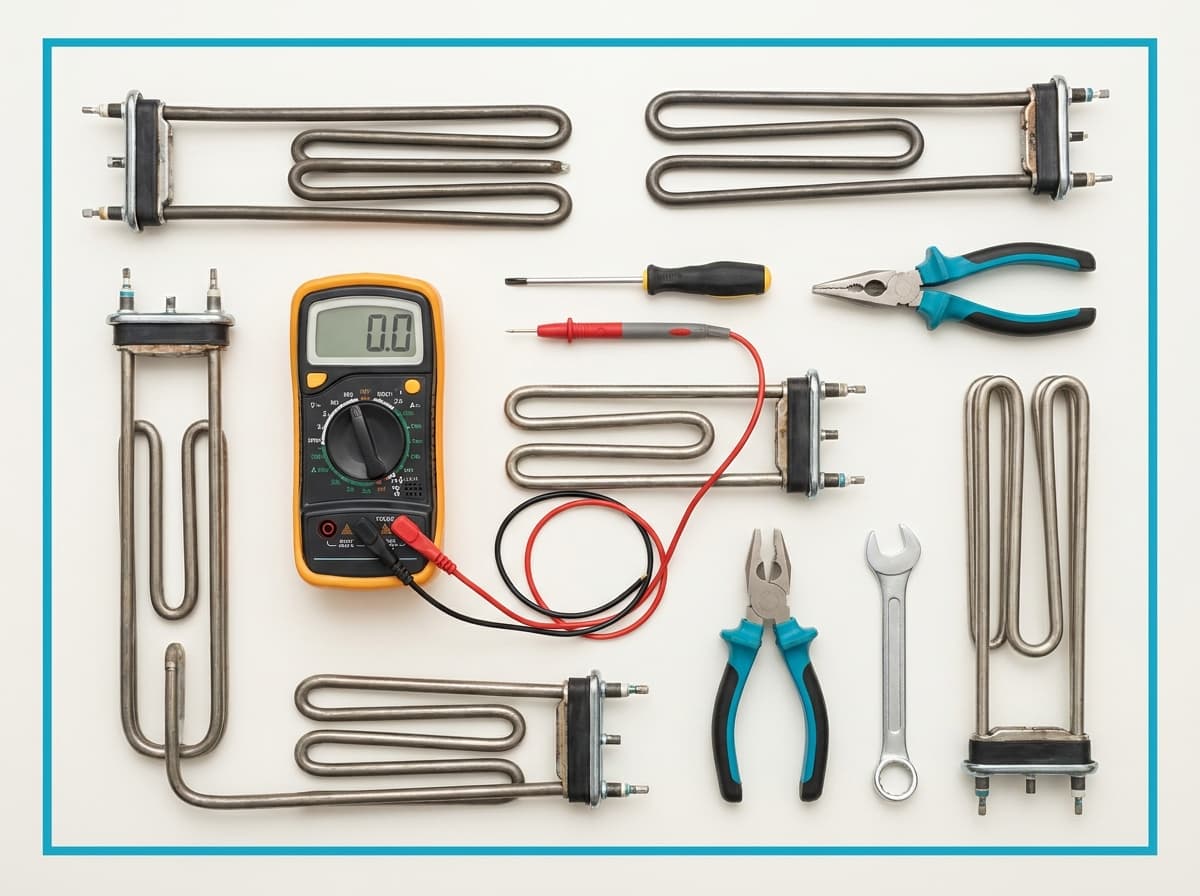

Как проверить ТЭН стиральной машины мультиметром: инструкция

Если стиральная машина стирает только в холодной воде, дольше обычного греет бельё или выбивает автомат защиты при включении нагрева — первым делом проверяют ТЭН. Мультиметр позволяет за пару минут понять, жив нагреватель или пора его снимать и подбирать замену. В статье разберём, как правильно прозвонить ТЭН, что означают показания прибора и как подобрать новую деталь по размерам и маркировке.

Содержание

• Когда нужна проверка ТЭНа
• Техника безопасности перед проверкой
• Как проверить ТЭН мультиметром
• Как расшифровать показания прибора
• Как подобрать новый ТЭН, если старый неисправен
• Таблица подбора ТЭНов
• Частые ошибки при проверке и подборе
• Вопросы и ответы

Когда нужна проверка ТЭНа

Прозвонить нагреватель стоит, если машина показывает такие симптомы:

• вода в баке остаётся холодной на всех программах, кроме тех, что явно указывают на нагрев;
• цикл стирки резко увеличился по времени — машина «пытается» нагреть воду и не может;
• на дисплее появляется код ошибки нагрева (у разных производителей — свой, актуальный код и его значение для конкретной модели стоит уточнять в сервисной документации);
• при запуске программы с нагревом срабатывает автоматический выключатель в квартирном щитке;
• из машины пахнет горелым во время стирки.

Все эти признаки не дают стопроцентной гарантии, что виноват именно ТЭН — иногда проблема в датчике температуры, проводке или управляющем модуле. Но мультиметр быстро исключает или подтверждает именно эту причину.

Техника безопасности перед проверкой

ТЭН работает от сетевого напряжения 220 В, поэтому любые измерения проводят только на полностью обесточенной машине. Перед началом работ обязательно выньте вилку из розетки (а лучше — обесточьте линию на щитке), перекройте воду, слейте остатки воды из бака и патрубков. Не прикасайтесь к контактам ТЭНа и клеммам мультиметра влажными руками и не проводите проверку на подключённой к сети машине — это прямая угроза поражения электрическим током.

Как проверить ТЭН мультиметром

Порядок действий одинаков для большинства машин с фронтальной и вертикальной загрузкой:

1. Обесточьте машину, перекройте воду, слейте остатки воды из бака.
2. Снимите заднюю (у некоторых моделей — переднюю) панель, чтобы получить доступ к ТЭНу — он крепится по центру бака и стягивается гайкой или винтом по центру фланца.
3. Сфотографируйте и промаркируйте провода, затем отключите их от контактов ТЭНа.
4. Переведите мультиметр в режим измерения сопротивления (Ω), диапазон 200 Ом.
5. Подключите щупы к двум силовым контактам ТЭНа (не трогая клемму датчика температуры, если он встроен) и снимите показания.
6. Переключите прибор на измерение сопротивления в самом большом доступном диапазоне (или на режим проверки диодов/целостности цепи) и приложите один щуп к любому силовому контакту, второй — к металлическому корпусу (колбе) ТЭНа. Это проверка на пробой изоляции.

Если планируется снять ТЭН для замены целиком, удобнее выкрутить крепёжную гайку и вытащить нагреватель из бака целиком — так проще заодно осмотреть его на предмет накипи и трещин колбы.

Как расшифровать показания прибора

Сопротивление исправного ТЭНа зависит от его мощности и рассчитывается по формуле R = U²/P, где U — напряжение сети (220 В), P — мощность нагревателя в ваттах. Ориентировочные значения для типовых мощностей:

Реальные цифры могут отличаться от расчётных на 10–15% — это нормальный технологический допуск и влияние температуры спирали. Ориентируйтесь не на точное совпадение, а на общую картину:

• Прибор показывает конкретное число в разумном диапазоне (десятки Ом) — нагревательная спираль цела, ТЭН по этому параметру исправен.
• Дисплей показывает «1» или бесконечность (обрыв цепи) — спираль перегорела, ТЭН неисправен и подлежит замене.
• Сопротивление близко к нулю — короткое замыкание внутри нагревателя, тоже повод для замены.
• При проверке «на корпус» прибор показывает какое-либо сопротивление, а не бесконечность (обрыв) — это пробой изоляции нагревателя на корпус. Такой ТЭН опасен в эксплуатации: он может «бить» током через воду или корпус машины, даже если по основному сопротивлению выглядит исправным. Требует немедленной замены.

Обычным цифровым мультиметром пробой на корпус определяется приблизительно — прибор рассчитан на измерение до нескольких МОм, а профессиональная проверка изоляции делается мегаомметром. Но для бытовой диагностики «есть цепь на корпус или нет» показаний мультиметра достаточно.

Как подобрать новый ТЭН, если старый неисправен

Если проверка показала обрыв или пробой, ТЭН меняют целиком — ремонту он не подлежит. Чтобы не ошибиться с заменой, ориентируйтесь на три параметра.

1. Маркировка на самом ТЭНе

На колбе или фланце старого нагревателя обычно указан код производителя (артикул) и мощность в ваттах. Это самый надёжный способ подбора — по артикулу деталь ищется однозначно.

2. Мощность и длина

Если маркировка стёрлась, измеряют длину ТЭНа — расстояние от фланца до самой дальней точки колбы — и смотрят мощность, указанную на шильдике машины или в её инструкции. У большинства бытовых машин мощность нагревателя лежит в диапазоне 1300–2000 Вт, длина колбы — от 150 до 235 мм в зависимости от объёма бака.

3. Тип крепления и наличие датчика температуры

Важно, встроен ли в ТЭН датчик температуры (термистор) — у одних машин он находится прямо в теле нагревателя, у других — отдельно на баке. Также обращайте внимание на количество и тип контактов, диаметр посадочного отверстия и способ фиксации (гайка, скоба, прижимная пластина).

Если сомневаетесь в параметрах, проще всего подобрать деталь по модели вашей стиральной машины — так вы точно получите совместимый вариант без замеров.

Таблица подбора ТЭНов

Ниже — актуальные варианты нагревателей для стиральных машин с указанием мощности, длины и совместимых брендов.

Полный ассортимент нагревателей для разных марок и объёмов бака — в разделе запчастей для стиральных машин.

Частые ошибки при проверке и подборе

• Проверка ТЭНа без отключения проводки. Показания сопротивления могут искажаться из-за подключённых цепей управления и датчика температуры — контакты нагревателя перед замером обязательно отсоединяют.
• Игнорирование проверки на корпус. Многие ограничиваются замером основного сопротивления и пропускают проверку пробоя изоляции — а это самая опасная неисправность.
• Подбор ТЭНа только по мощности без учёта длины. Более короткий или длинный нагреватель может не встать в посадочное отверстие бака или задевать барабан.
• Покупка ТЭНа без встроенного датчика температуры взамен оригинала с датчиком (или наоборот) — машина не будет корректно определять температуру воды.
• Ориентация только на бренд стиральной машины без сверки артикула. Один и тот же производитель техники в разное время устанавливал разные ТЭНы — надёжнее свериться по коду детали или подобрать деталь по модели техники в разделе подбора по модели.

Вопросы и ответы

Можно ли проверить ТЭН, не снимая его с машины?

Да, если есть доступ к контактам после снятия задней панели — достаточно отсоединить провода и приложить щупы мультиметра прямо на месте. Полностью вынимать нагреватель нужно только для замены или визуального осмотра колбы на трещины и толщину накипи.

Мультиметр показывает нормальное сопротивление, но вода не греется — в чём дело?

Целая спираль не гарантирует исправность всей цепи нагрева. Стоит проверить датчик температуры, проводку, реле или симистор на управляющей плате — там же может быть накипь, из-за которой срабатывает защита по перегреву.

Что означает пробой ТЭНа на корпус и почему это опасно?

Пробой означает, что изоляция внутри нагревателя повреждена и напряжение сети может «уходить» на металлический корпус машины или в воду бака. Это создаёт риск удара током при касании корпуса машины или воды в баке — такой ТЭН нужно заменить сразу, эксплуатация запрещена.

Обязательно ли покупать ТЭН той же марки, что и стиральная машина?

Нет, важна совместимость по посадочным размерам, мощности и электрической схеме, а не бренд. Многие независимые производители, например Irca или Thermowatt, выпускают нагреватели, подходящие сразу к десяткам моделей разных марок.
