Холодильники Indesit и Hotpoint-Ariston с электронным управлением объединены общей «новой аппаратной платформой», в основе которой лежит семейство модулей ARTICA. Этот модуль заменил механические терморегуляторы и реле на компактную плату с микроконтроллером, которая одновременно управляет компрессором, оттайкой, вентилятором и датчиками. Именно поэтому поведение современного холодильника этих брендов сильно отличается от старых моделей на «Стинол»-платформе: вместо простого щелчка терморегулятора вы видите мигающие индикаторы, коды на дисплее и более сложную логику работы. В этой статье разберём, как устроен модуль ARTICA, какие поломки встречаются чаще всего и что можно сделать своими силами.

• Что такое модуль ARTICA и зачем он нужен
• Особенности платформы Indesit и Hotpoint-Ariston
• Топ-5 типовых неисправностей
• Советы по продлению срока службы
• Вопросы и ответы

Что такое модуль ARTICA и зачем он нужен

ARTICA ENTRY — это семейство электронных модулей, которое устанавливается во многие холодильники и встраиваемые модели Indesit, Hotpoint, Hotpoint-Ariston и Ariston. Модуль строится на одном из микроконтроллеров (используются два производителя — Renesas и Freescale), собственном импульсном источнике питания на 12 В и стабилизаторе 3,3 В для питания процессора. К плате подключаются: компрессор (через электромеханическое реле), ТЭН оттайки испарителя (через симисторы), вентилятор морозильной камеры, электромагнитный клапан, шаговый мотор воздушной заслонки, датчики температуры испарителя и воздуха в камерах, микропереключатель (концевик) двери и лампа освещения.

Разные версии модуля (с индексами GB60, BIR, INDE, HIBRID и другими) отличаются набором подключаемых узлов, типом панели управления и прошивкой, но принцип работы у них общий: контроллер постоянно опрашивает датчики и по заданному алгоритму включает или отключает компрессор, запускает оттайку и следит за температурой в камерах. Именно эта логика и объясняет появление на дисплее сервисных сообщений об ошибках вместо привычного «просто не морозит».

Особенности платформы Indesit и Hotpoint-Ariston

Главная особенность электронной платформы этих брендов — унификация. Инженеры используют единые адаптеры для программирования модулей, общее сервисное ПО и схожие схемотехнические решения не только в холодильниках, но и в стиральных машинах, духовках и посудомоечных машинах того же концерна. Это удобно для диагностики: почти во всех моделях с ARTICA доступен сервисный тест и система кодов ошибок, которая позволяет мастеру быстро понять, какой узел вышел из строя — датчик, нагреватель, вентилятор или сам модуль.

Для владельца холодильника это означает следующее: если на панели управления начинают мигать индикаторы в определённой последовательности или на дисплее появляется буквенно-цифровой код, это не случайность, а сигнал модуля о конкретной неисправности. Расшифровка кодов индивидуальна для каждой модели и указана в инструкции к конкретному холодильнику — она отличается даже у визуально похожих моделей с разными версиями модуля. Поэтому первым шагом при появлении ошибки стоит найти инструкцию именно к вашей модели, а не полагаться на общие таблицы из интернета.

Важно понимать, что многие «поломки модуля» на деле оказываются проблемами внешних узлов: датчиков, проводки, механических деталей двери. Электроника лишь честно сообщает о неполадке — реагировать нужно на первопричину, а не менять сразу плату.

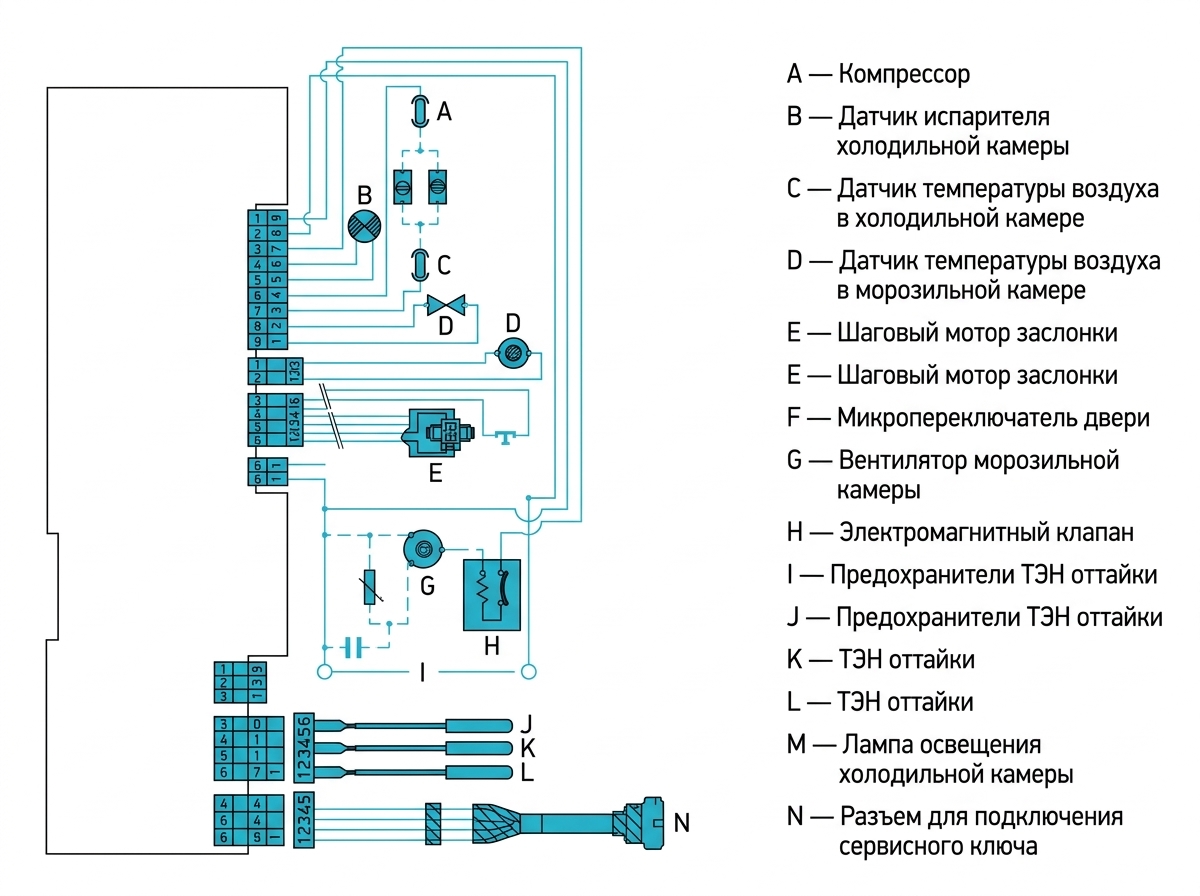

Что висит на модуле ARTICA: компрессор, датчики камер, вентилятор, заслонка, ТЭН оттайки и микропереключатель двери — отсюда и берутся коды ошибок.

Топ-5 типовых неисправностей

Ниже — самые частые проблемы холодильников Indesit и Hotpoint-Ariston с электронным управлением, с которыми обращаются в сервис.

Отдельно стоит сказать про сам модуль ARTICA: он может выйти из строя из-за скачков напряжения в сети, попадания влаги при протечках во время оттайки или естественного старения электролитических конденсаторов источника питания. В этом случае симптомы разнообразны — от полного «молчания» холодильника до хаотичного включения/выключения компрессора и вентилятора. Диагностику и ремонт самого модуля лучше доверить специалисту с осциллографом и сервисным адаптером для конкретной прошивки.

Советы по продлению срока службы

• Следите за плотностью закрывания дверей. Перекос двери из-за изношенных петель или разболтанного «балкона» заставляет компрессор и модуль работать в усиленном режиме, компенсируя утечку холода, а также провоцирует частые ложные срабатывания системы оттайки.
• Не допускайте резких скачков напряжения. Импульсный блок питания модуля рассчитан на определённый диапазон напряжения сети; частые перепады ускоряют износ электролитических конденсаторов и силовых ключей платы. При нестабильной электросети имеет смысл использовать стабилизатор напряжения.
• Контролируйте фактическую температуру в камерах. Штатные датчики со временем могут давать погрешность — независимый бытовой термометр поможет вовремя заметить отклонение и не дожидаться серьёзной поломки.
• Своевременно меняйте изношенные механические детали. Треснувшая ручка, разболтанный «балкон» двери или деформированная панель ящика морозильной камеры — это не эстетическая, а функциональная проблема: через неплотности уходит холод, и электронике приходится компенсировать это более интенсивной работой компрессора.
• Оберегайте электронный модуль от влаги. При оттайке и уборке холодильника следите, чтобы вода не попадала в зону расположения платы управления — короткое замыкание на плате часто приводит к полному отказу электроники.
• Не пренебрегайте плановой чисткой. Скопление пыли на компрессорном отсеке и конденсаторе ухудшает теплообмен, из-за чего компрессор работает дольше и с большей нагрузкой, что также сказывается на ресурсе реле и модуля.

Если вы не уверены, какая деталь подходит именно для вашей модели, удобнее заранее подобрать запчасти по модели вашей техники — это исключит ошибку с совместимостью и лишние переплаты за возврат неподходящей детали.

Вопросы и ответы

Что означают мигающие индикаторы на панели управления холодильника?

Модуль ARTICA использует индикацию для сообщения о статусе работы и ошибках. Конкретная расшифровка комбинаций мигания или кодов на дисплее указана в инструкции к вашей модели, так как разные версии модуля и прошивки могут кодировать одну и ту же неисправность по-разному. Не стоит ориентироваться на общие таблицы кодов из интернета без привязки к точной модели холодильника.

Можно ли самостоятельно заменить электронный модуль ARTICA?

Замена самого модуля требует отключения холодильника от сети и понимания схемы подключения всех узлов — компрессора, ТЭНа оттайки, датчиков и вентилятора. Внутри платы присутствуют цепи с сетевым напряжением, поэтому работа связана с риском поражения электротоком. Если у вас нет соответствующего опыта, доверьте диагностику и замену модуля квалифицированному специалисту, а самостоятельно меняйте только безопасные механические детали — ручки, петли, панели ящиков.

Почему холодильник Indesit не морозит, хотя компрессор работает?

Чаще всего причина — в разгерметизации холодильного контура, забитом фильтре или неисправности датчика температуры испарителя, из-за которого модуль неправильно рассчитывает циклы работы компрессора и оттайки. Также стоит проверить плотность закрывания дверей и состояние уплотнителя — через неплотности холод уходит быстрее, чем успевает вырабатываться.

Как понять, что дело в петлях или креплении двери, а не в электронике?

Если дверь холодильника провисает, задевает корпус или неплотно прилегает, а при этом на панели то появляются, то исчезают ошибки, скорее всего, проблема механическая: износ шарниров, ослабление «балкона» двери или крепежа фасада (особенно актуально для встраиваемых моделей). После замены изношенных деталей и правильной юстировки двери многие «электронные» симптомы исчезают сами собой.
