Whirlpool ARC: устройство No Frost и частые поломки холодильника

31 мая5 мин чтенияМастерская TWiG

Холодильники Whirlpool серии ARC (модели ARC 4010, ARC 4020, ARC 4030, а также близкие им ARC 772/773/774) хорошо знакомы российским владельцам: двухдверная классическая компоновка с морозильной камерой сверху, электронный термостат вместо привычного механического регулятора и полноценная система No Frost сразу в обеих камерах. Технику собирали на бразильском заводе Whirlpool в Жойнвиле, отсюда и разговорное прозвище «бразильские холодильники». Аппараты простые по конструкции, но у них есть свои слабые места, о которых стоит знать до того, как холодильник начнёт капризничать.

Содержание

Устройство No Frost в холодильниках Whirlpool ARC
Топ-5 типичных неисправностей
Советы по продлению срока службы
Вопросы и ответы

Устройство No Frost в холодильниках Whirlpool ARC

В основе холодильного контура — компрессор Embraco (модификации EGY 80HLP или EGY 100HLP в зависимости от объёма камер), работающий на хладагенте R134a. Температуру в обеих камерах контролирует не биметаллический механический термостат, как в бюджетных моделях, а электронный блок управления с отдельным датчиком температуры. Он точнее держит заданный режим и реже допускает перепады, но зато чувствителен к скачкам напряжения и требует аккуратного обращения при разборке задней стенки.

Система No Frost построена по классической для этой линейки схеме: вентилятор расположен в морозильной камере и гонит холодный воздух через воздуховод и диффузор, встроенный в заднюю стенку холодильного отделения. Именно поэтому иней в этих холодильниках не образуется на стенках вручную оттаиваемых моделей — воздух постоянно циркулирует, а конденсат с испарителя удаляется по дренажному каналу и испаряется с поддона над компрессором. За разморозку испарителя отвечает связка «ТЭН оттайки — биметаллический выключатель — датчик температуры», а плата управления задаёт периодичность циклов оттайки.

Отдельная особенность этой линейки — повышенная требовательность к балансировке крыльчатки вентилятора No Frost: даже небольшой перекос лопастей или износ подшипников электромотора превращает работу холодильника в заметный гул на весь дом.

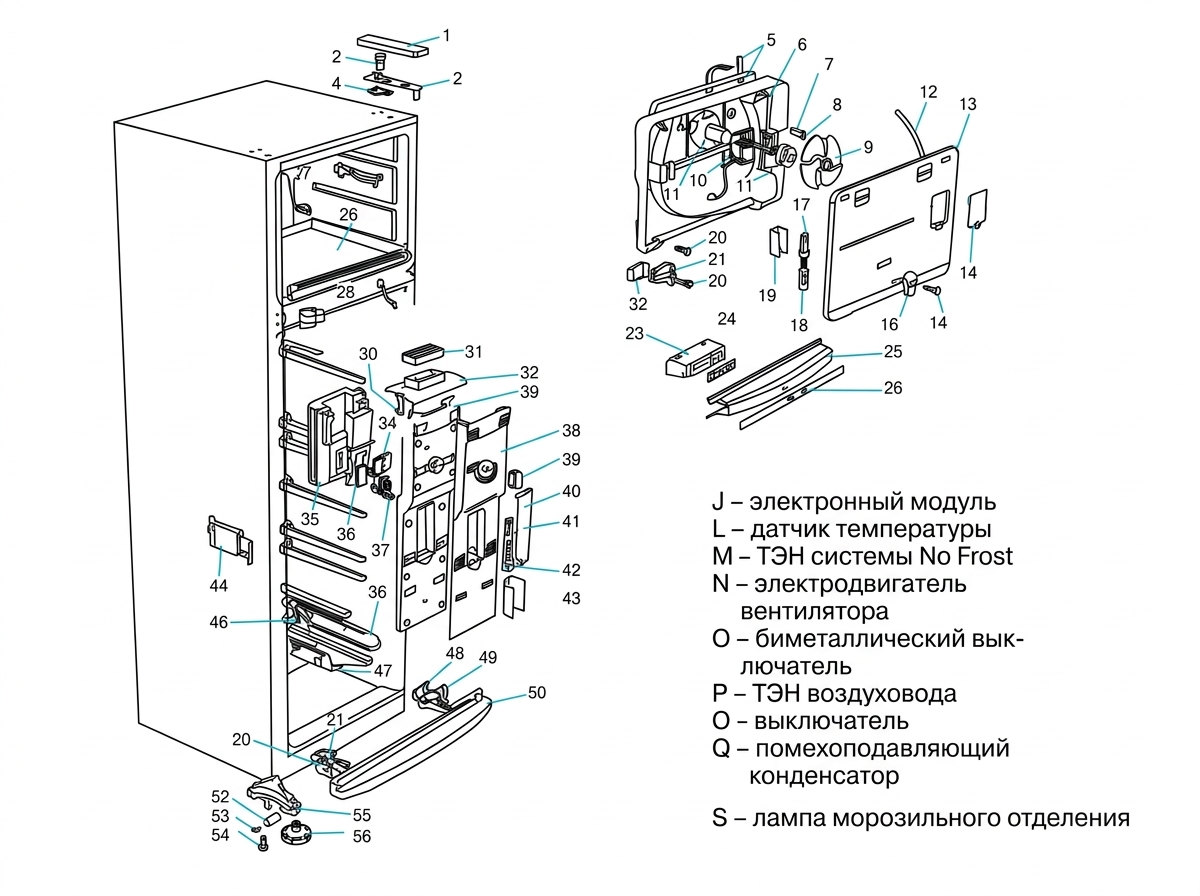

Устройство холодильника Whirlpool ARC: за задней панелью морозильной камеры спрятаны испаритель, вентилятор и ТЭН оттайки — эти детали вместе с датчиком температуры и биметаллическим выключателем и делают No Frost, они же чаще всего идут в замену.

Топ-5 типичных неисправностей

Ниже — самые частые жалобы владельцев холодильников Whirlpool ARC, с которыми обращаются в сервис, и то, какая деталь обычно решает проблему.

Симптом	Вероятная причина	Какая запчасть поможет
Холодильник стал заметно шумнее, слышен гул или дрожание корпуса	Дисбаланс крыльчатки вентилятора испарителя в морозильной камере, износ подшипников электромотора вентилятора No Frost	Мотор вентилятора холодильника Whirlpool
Компрессор не запускается, слышны частые щелчки реле, холодильник перестал морозить	Выход из строя пускозащитного (теплового) реле компрессора — оно отсекает питание от перегрева обмоток	Тепловое реле для холодильника
Лампа в камере не гаснет при закрытой двери, разряжает освещение и подогревает воздух внутри	Залипание или механический износ концевого выключателя двери	Выключатель для холодильника
На задней стенке холодильной камеры появляется иней, продукты подмерзают, слышен звук капающей воды	Забит дренажный канал оттайки, неисправен датчик температуры испарителя или нарушена работа заслонки диффузора — воздух перестаёт равномерно распределяться	Требуется диагностика электронного модуля и датчика — подобрать деталь под конкретную модель поможет раздел подбора запчастей по модели вашей техники
Треснула передняя стенка ящика морозильной камеры, под холодильником скапливается влага	Естественный износ хрупкого пластика при перепадах температур, деформация или растрескивание поддона для конденсата	Панель ящика морозильной камеры и поддон для холодильника

Стоит отдельно сказать про шум: производитель отдельно фиксировал эту проблему для «бразильской» линейки и предлагал целую процедуру диагностики — от проверки, не касается ли проводка или медные трубки облицовки камеры, до замены крыльчатки вентилятора при обнаружении дисбаланса. На практике проще и надёжнее заменить весь узел электромотора с крыльчаткой целиком, чем пытаться выровнять старую лопасть.

Работы, связанные со снятием задней панели, электронного модуля, компрессора или проводки, выполняются только при полностью обесточенном холодильнике — обязательно вынимайте вилку из розетки перед любой разборкой, чтобы исключить риск поражения электрическим током.

Советы по продлению срока службы

Не держите дверь открытой дольше необходимого — каждое открытие заставляет систему No Frost и компрессор работать с повышенной нагрузкой, чтобы восстановить температуру.
Проверяйте состояние уплотнителя и навесных петель хотя бы раз в год: провисшая или неплотно закрывающаяся дверь — частая причина обледенения и перегрузки компрессора.
Не забивайте продуктами вентиляционные каналы и зону перед диффузором — нарушение циркуляции воздуха приводит к неравномерному охлаждению и намерзанию льда.
Раз в несколько месяцев прочищайте дренажный канал оттайки от крошек и жировых отложений — это профилактика появления инея на задней стенке.
Держите под рукой недорогой термометр для холодильника — так вы быстрее заметите отклонение температуры и не доведёте продукты до порчи, а компрессор до аварийного режима.
Аккуратно обращайтесь с пластиковыми ящиками и полками морозильной камеры: на морозе пластик становится хрупким, и резкий удар легко приводит к трещине панели.
Если планируете разборку задней стенки самостоятельно, фиксируйте жгуты проводов хомутами так, чтобы клеммы и трубки с хладагентом не касались облицовки камеры — иначе вибрация со временем перетрёт изоляцию.

Полный перечень оригинальных и совместимых деталей для холодильников Whirlpool и родственных брендов — весь ассортимент собран в разделе запчастей для холодильников.

Вопросы и ответы

Почему холодильник Whirlpool ARC стал шуметь сильнее, хотя раньше работал тихо?

В большинстве случаев причина в вентиляторе морозильной камеры: со временем нарушается балансировка крыльчатки или изнашиваются подшипники электромотора. Также стоит проверить, не касаются ли жгут проводов или трубки с хладагентом задней облицовки — вибрация от этого касания тоже даёт характерный дребезжащий звук.

Можно ли самостоятельно заменить пускозащитное реле компрессора?

Технически замена несложная, но она подразумевает работу вблизи компрессора и электрических клемм под напряжением сети. Перед началом работ обязательно отключите холодильник от розетки и подождите, пока разрядятся конденсаторы в цепи — пренебрежение этим правилом опасно поражением электрическим током.

Что делать, если на задней стенке холодильной камеры появился иней?

Сначала проверьте, не забит ли дренажный канал оттайки — это самая частая и самая простая в устранении причина. Если после чистки иней возвращается, вероятна неисправность датчика температуры испарителя или сбой в работе электронного модуля управления оттайкой — такую деталь лучше подбирать точно под вашу модель.

Как правильно подобрать запчасть, если в характеристиках холодильника указано только «ARC»?

Модельный ряд ARC включает несколько модификаций с разными компрессорами и объёмами камер, поэтому ориентироваться только на буквенный индекс рискованно. Полное обозначение модели указано на шильдике внутри холодильной камеры — по нему удобно подобрать точные запчасти по модели вашей техники.
