Ремонт кофемашин Gaggia, Saeco, Philips: поломки и запчасти

3 августа6 мин чтенияМастерская TWiG

Кофемашины Gaggia, Saeco и Philips (после 2009 года Saeco входит в структуру Philips) строятся по очень похожей конструктивной схеме: съёмная варочная группа, бойлер-термоблок, поршневая помпа, турбина-расходомер и кофемолка с керамическими жерновами. Это удобно для сервиса — узлы унифицированы, а значит и типовые неисправности повторяются из модели в модель. В этой статье разберём устройство таких машин, порядок диагностики и пять самых частых поломок с указанием того, какую деталь стоит заменить.

Устройство и особенности бренда

Несмотря на разные названия моделей, автоматические кофемашины Gaggia, Saeco и Philips собраны вокруг одного гидравлического контура: емкость для воды с фильтром → помпа (13–18 бар) → турбина расходомера → бойлер с одним или двумя ТЭНами → электромагнитный клапан → съёмная варочная группа → диспенсор подачи кофе. Все элементы соединены силиконовыми шлангами, а управляет процессом электронная плата с микроконтроллером, которая опрашивает датчики и коммутирует нагрузки через симисторы.

Ключевые узлы, о которых нужно помнить при диагностике:

Бойлер (термоблок) — нагревает воду до 84±4 °C для кофе и выше для пара; температуру контролирует терморезистор NTC, а от перегрева защищают один-два термостата.
Помпа — поршневой насос с возвратно-поступательным движением, отключается при перегреве (около 100–120 °C).
Турбина расходомера — считает импульсы протекающей воды и защищает систему от работы «на сухую»: если воды нет, помпа и нагреватель отключаются автоматически.
Варочная группа — перемещается мотор-редуктором из положения ожидания в положение дозирования, где формируется кофейная таблетка и через неё под давлением проходит горячая вода.
Кофемолка — керамические жернова, привод через червячную передачу, контроль оборотов датчиком Холла (по частоте импульсов плата определяет, есть ли зёрна в бункере или помол идёт «на холостом ходу»).

Электронная плата у большинства моделей объединяет функции блока питания и управления: понижающий трансформатор, стабилизатор напряжения, симисторы управления нагрузками (ТЭН, помпа, мотор-редуктор, электромагнитный клапан) и оптронную обратную связь. Именно поэтому «электрические» отказы часто маскируются под механические — например, потемневший симистор может имитировать неисправность самого насоса.

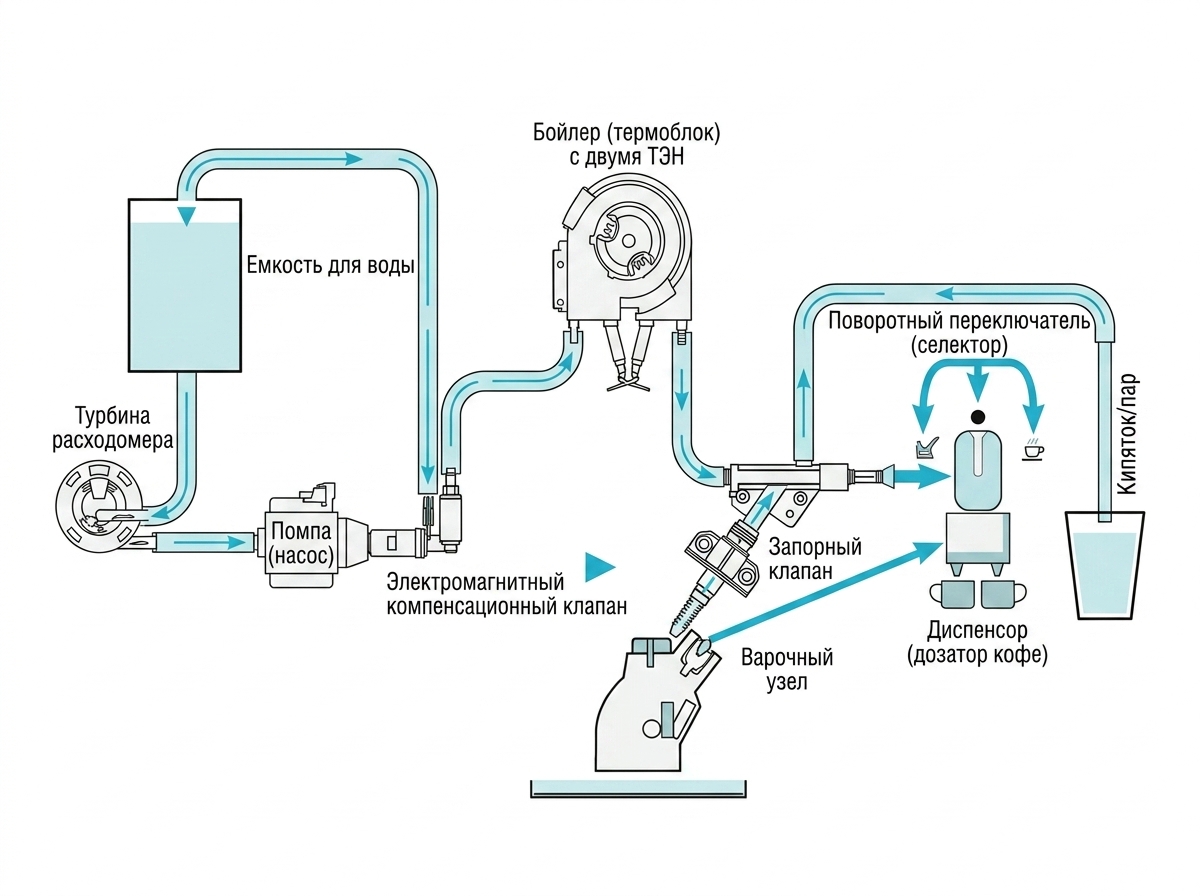

Гидравлический тракт кофемашины Gaggia/Saeco: помпа, термоблок с двумя ТЭНами, расходомер и дозатор — узлы, которые чаще всего требуют замены

Разборка и сервисное тестирование

Перед вскрытием корпуса всегда полностью обесточивайте кофемашину — выключайте основной сетевой выключатель на задней панели и вынимайте вилку из розетки. Работа с бойлером, ТЭНом, помпой и электронной платой при поданном напряжении опасна поражением электрическим током, а неправильная сборка гидравлического контура под давлением может привести к разбрызгиванию кипятка.

Типовой порядок разборки внешних узлов одинаков для большинства моделей-автоматов:

Снять лоток для сбора кофейной гущи, резервуар для воды, крышку контейнера для зёрен и крышку паровой трубки.
Отвернуть крепёжные винты, снять защиту пальцев и контейнер для зёрен.
Снять верхнюю крышку, сервисную дверцу, заднюю и боковую крышки, звукоизолирующий кожух кофемолки.
Демонтировать дозирующую головку (диспенсор): снять крышку ручки управления, открутить винты, выдвинуть фиксированную опору.

После разборки многие модели позволяют войти в сервисный режим тестирования через комбинацию положения селектора панели управления и удержания кнопки дозирования. В этом режиме плата поочерёдно проверяет: кнопки и микровыключатели, датчики (уровень L1–L2), работу варочного узла (L3), помпы и электромагнитного клапана (L4), кофемолки и бойлера (L5). Индикация в виде значков подсказывает, какой узел не откликается — это существенно ускоряет поиск неисправности без прозвонки всей цепи мультиметром.

Топ-5 типовых неисправностей

Ниже — самые частые жалобы владельцев кофемашин Gaggia, Saeco и Philips, их вероятные причины и запчасти, которые обычно требуют замены.

Симптом	Вероятная причина	Какая деталь может потребоваться
Машина не включается, нет индикации на дисплее	Неисправен сетевой шнур, выключатель, предохранитель или блок питания на плате управления	Диагностика платы питания; при обрыве нагревательной цепи — датчик температуры
Кофе едва тёплый или, наоборот, слишком горячий, вкус «плоский»	Накипь на ТЭН бойлера, обрыв или дрейф параметров NTC-датчика, сработавший термостат	Датчик температуры для Saeco/Philips
Слабый напор воды, кофе течёт медленно или машина ошибочно сообщает об отсутствии воды	Забит расходомер или гидравлический тракт накипью, засорён водяной фильтр, неисправен датчик потока	Датчик расхода воды Philips/Saeco, водяной фильтр Philips/Saeco
Кофемолка гудит, но не мелет зёрна, либо работает с повышенным шумом	Изношены или сколоты жернова, засорена кофемолка, неисправен датчик Холла контроля оборотов	Чистка кофемолки, замена жерновов; в тяжёлых случаях — датчик и мотор-редуктор
Подтекание воды из-под корпуса, треск в варочной группе, кофе стекает в поддон вместо чашки	Износ уплотнительных манжет помпы и бойлера, потеря эластичности колец поршня варочной группы, ослабли хомуты шлангов	Комплект уплотнений; для рожковых моделей Gaggia/Saeco также проверяют рожок кофеварки и его прокладки

Отдельно стоит упомянуть ошибки, связанные с варочной группой: коды «заблокирован варочный узел в рабочем/ждущем режиме» чаще всего говорят о том, что мотор-редуктор не успевает выполнить перемещение за отведённое время — причина в засоре, механическом заклинивании или в самом узле после длительной эксплуатации без чистки и смазки.

Советы по продлению срока службы

Меняйте водяной фильтр вовремя. Стандартный ресурс фильтра — около 60 литров воды или примерно два месяца активной эксплуатации. Просроченный фильтр перестаёт снижать жёсткость воды, и накипь начинает откладываться в бойлере, клапанах и расходомере в разы быстрее.
Проводите декальцинацию регулярно, а не только когда машина начала «жаловаться» на накипь кодом ошибки. При сильном загрязнении процедуру повторяют 2–3 раза подряд, не допуская долгих пауз в сливе раствора — иначе отслоившаяся накипь забьёт узкие каналы бойлера.
Извлекайте и промывайте варочную группу от остатков кофейного масла и налёта, а трущиеся детали смазывайте тонким слоем силиконовой смазки, предназначенной именно для кофемашин — избыток смазки притягивает кофейную пыль и заклинивает механизм не хуже, чем её отсутствие.
Следите за жерновами кофемолки: повышенный шум и слабый помол — сигнал их притупления. Своевременная замена жерновов дешевле, чем ремонт мотор-редуктора, который перегружается из-за постоянного сопротивления затупившихся дисков.
Не запускайте машину с пустым баком. Работа помпы «на сухую» повреждает манжету рабочего поршня и часто требует полной замены насоса.

Полный перечень датчиков, клапанов, фильтров и узлов подачи воды для кофемашин разных брендов — в разделе запчастей для кофемашин. Если не уверены в точном обозначении детали, воспользуйтесь подбором — подберите запчасти по модели вашей техники, это исключит ошибку при заказе.

Вопросы и ответы

Можно ли самостоятельно почистить кофемашину от накипи?

Да, процедура декальцинации предусмотрена производителем и выполняется через штатный режим машины с использованием специального раствора. Важно соблюдать паузы между этапами слива и не прерывать процесс на середине, иначе отслоившаяся накипь забьёт каналы бойлера.

Что означает ошибка блокировки варочного узла?

Это значит, что мотор-редуктор не успел переместить варочную группу в нужное положение за отведённое время. Чаще всего причина — засор, налёт на направляющих или естественный износ уплотнений поршня, которые нужно почистить, смазать или заменить.

Почему кофе стал слабым и не такого вкуса, как раньше?

Обычно это связано с недостаточным нагревом воды: неисправен ТЭН, дрейфует показания датчика температуры или сработал термостат из-за накипи. Проверку стоит начинать с датчика температуры и состояния бойлера.

Безопасно ли разбирать кофемашину самому?

Перед любой разборкой обязательно отключайте машину от сети и дайте остыть бойлеру — внутри контура может оставаться горячая вода под давлением. Работы с электронной платой, ТЭНом и помпой при поданном напряжении опасны поражением током, поэтому при отсутствии опыта лучше доверить ремонт специалисту.
