Компрессор холодильника: маркировка и подбор аналога

Компрессор — сердце холодильного агрегата, и именно на него первым делом грешат, когда холодильник перестал морозить или начал странно щёлкать. Но прежде чем искать замену самому мотор-компрессору, стоит разобраться в маркировке и понять, что львиная доля «поломок компрессора» на деле связана с его пусковой обвязкой — пускозащитным реле и тепловой защитой. Эта статья поможет разобраться в маркировке компрессора, понять принцип его пуска и подобрать нужные детали для ремонта компрессорного узла.

• Когда нужна эта запчасть
• Как определить нужный вариант
• Почему часто «виновато» не сам компрессор
• Таблица подбора
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна эта запчасть

О неисправности компрессорного узла говорят следующие признаки: холодильник вообще не включается, хотя свет в камере горит; компрессор пытается запуститься, слышны щелчки с интервалом в несколько секунд, но гудения мотора не происходит; компрессор запускается, работает несколько секунд или минут и отключается — это может быть сигналом срабатывания тепловой защиты; агрегат гудит непрерывно, но холода в камере нет. Каждый из этих симптомов может указывать как на сам компрессор, так и на его пускозащитное реле, тепловое реле или датчики температуры, которые дают команду на включение и выключение мотора.

Важно понимать сразу: сам герметичный компрессор в бытовом холодильнике — деталь неразборная, её не ремонтируют, а заменяют целиком, причём с обязательной перезаправкой контура хладагентом. Такую работу должен выполнять специалист с вакуумным насосом и баллоном фреона. А вот пускозащитное реле, тепловое реле и температурные датчики — это детали, которые можно и нужно проверить и заменить самостоятельно первым делом, прежде чем нести холодильник в сервис на диагностику компрессора.

Как определить нужный вариант: маркировка и где смотреть

На корпусе (кожухе) компрессора всегда есть металлическая шильда с маркировкой. По ней можно определить несколько ключевых параметров, без которых подбор аналога невозможен:

• Модель компрессора — буквенно-цифровой код производителя (например, у компрессоров «Атлант» это серии С-К, С-КМ, С-КО, у Embraco — серии с обозначением типа электросхемы и хладагента).
• Тип хладагента — R12, R134a или R600a. Это критичный параметр: компрессоры на R134a работают с полиэфирным маслом, а на R600a — с минеральным, смешивать их нельзя.
• Напряжение и частоту сети — стандартно 220–240 В, 50 Гц, но встречаются экспортные модификации на 115 В, 60 Гц.
• Тип пуска электродвигателя — RSIR (запуск через реле и пусковой резистор), RSCR (через реле и рабочий конденсатор) или CSIR (через пусковой конденсатор). Реле для этих схем не взаимозаменяемы.
• Литраж (холодопроизводительность) — компрессор подбирают по объёму холодильной камеры, а не «на глаз»: слишком мощный агрегат даёт перепады температуры и лишний шум, слишком слабый — не выходит на нужный режим.

Если шильда на компрессоре стёрлась или недоступна, маркировку компрессора и совместимого реле можно узнать по модели самого холодильника — она указана на наклейке внутри камеры или на задней стенке корпуса. Самый надёжный способ не ошибиться — подобрать запчасти по модели вашей техники в каталоге, тогда система сама предложит совместимые варианты.

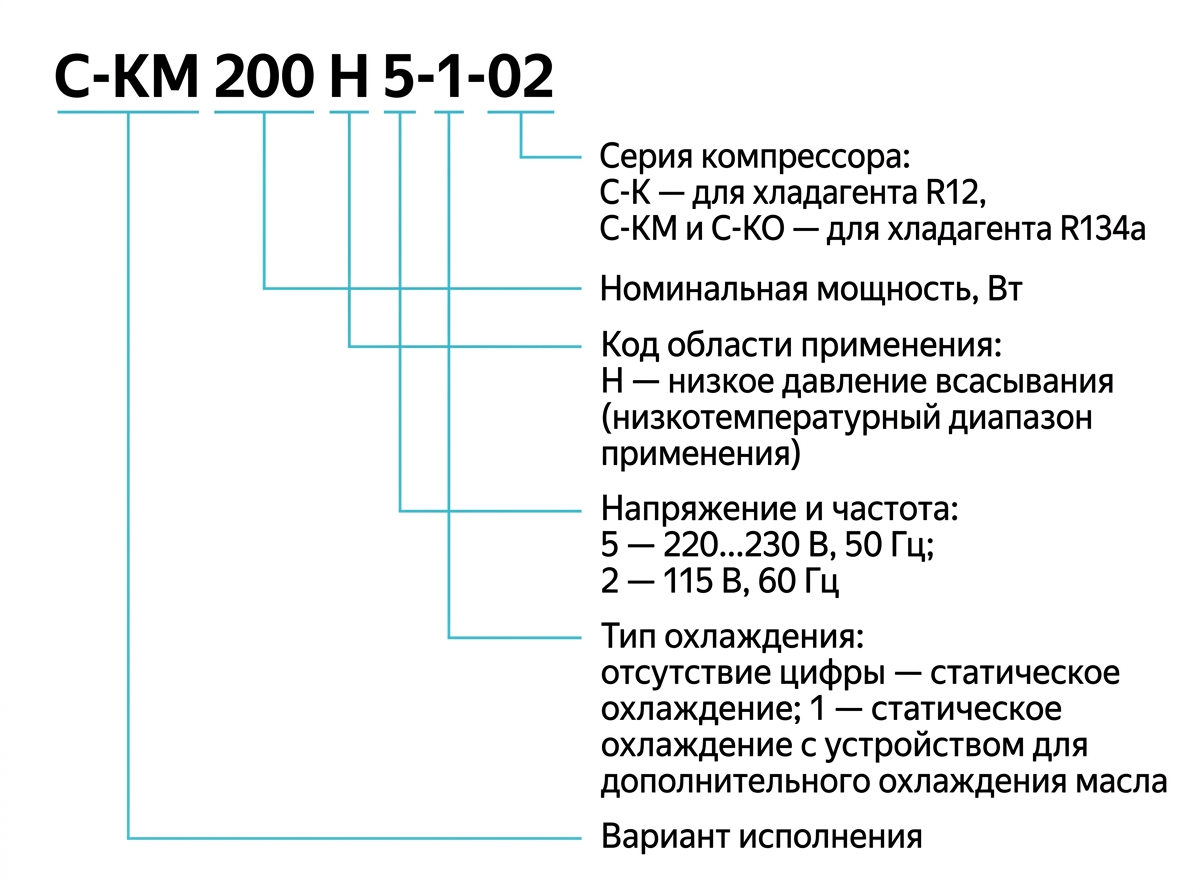

Как читается маркировка компрессора: серия говорит о хладагенте (R12 или R134a), следом идут мощность в ваттах, диапазон температур, напряжение с частотой и тип охлаждения. Именно по этим полям и подбирают аналог.

Почему часто «виновато» не сам компрессор

Асинхронный электродвигатель компрессора запускается по одной из трёх схем — RSIR, RSCR или CSIR. Во всех трёх случаях в цепи пуска стоит пускозащитное реле, которое кратковременно подключает пусковую обмотку и отключает её после выхода мотора на рабочие обороты, а также размыкает цепь при перегреве или перегрузке. Если контакты реле подгорели или залипли, компрессор будет либо щёлкать и не заводиться, либо запускаться и сразу отключаться — картина «умирающего компрессора» на глаз почти неотличима от реальной поломки мотора.

Второй частый «подставной виновник» — тепловое реле (термозащита), встроенное в цепь питания компрессора отдельно или в одном корпусе с пускозащитным реле. Оно защищает обмотку от перегрева и циклически отключает питание, если сопротивление обмотки, напряжение в сети или температура превышают норму. Диагностика простая: реле проверяется омметром, а перед заменой компрессора целиком стоит обязательно исключить неисправность реле — это в разы дешевле и быстрее.

Третий момент — датчики температуры и оттайки. Они не относятся к самому компрессору, но именно по их сигналу электронный блок или термостат включает и выключает мотор. Если компрессор физически исправен, но датчик передаёт неверные показания, холодильник может морозить непрерывно, слишком слабо или вообще не запускать компрессор.

Таблица подбора компрессорного узла и смежных элементов

Ниже — реальные позиции магазина TWiG, которые чаще всего требуются при диагностике «неработающего компрессора» до того, как принимать решение о его полной замене.

Обратите внимание: пускозащитное и тепловое реле подбираются строго под конкретный номер компрессора и его схему пуска — визуально похожие реле от разных производителей могут иметь разный класс тока срабатывания и не защитят обмотку от перегрузки. Полный перечень актуальных позиций для холодильников смотрите в разделе «Для холодильников».

Частые ошибки при подборе

• Путают пускозащитное реле и тепловое реле. Это разные детали с разными функциями: первое отвечает за пуск двигателя, второе — за защиту от перегрева. В части моделей они объединены в одном корпусе, но заказывать нужно именно ту деталь, которая вышла из строя, определив это заранее прозвонкой омметром.
• Подбирают реле «по бренду холодильника», не проверив тип пуска компрессора. На одной модельной линейке холодильников за годы производства могли стоять компрессоры с разной схемой пуска (RSIR/CSIR/RSCR) — реле для них не взаимозаменяемы.
• Путают хладагент. Компрессор, рассчитанный на R134a, работает с полиэфирным маслом, а на R600a — с минеральным. Установка «на глаз» без учёта хладагента и типа масла ведёт к быстрому выходу узла из строя.
• Меняют компрессор, не проверив реле и датчики. Прежде чем заказывать дорогой и требующий заправки контура компрессор, стоит продиагностировать пускозащитное реле, тепловую защиту и датчики температуры — часто причина именно в них.
• Ориентируются только на внешний вид детали. Корпуса реле у разных производителей визуально почти неотличимы — сверяйте оригинальный номер детали или подбирайте её по модели холодильника.

Работа с холодильным контуром и электрической частью компрессора связана с риском поражения электрическим током и с работой под давлением фреона — такие операции должен выполнять квалифицированный специалист с соблюдением правил техники безопасности при работе с электроустановками и холодильным оборудованием.

Вопросы и ответы

Можно ли определить неисправность компрессора без специалиста?

Частично да. Отключите холодильник от сети, проверьте пускозащитное и тепловое реле омметром на предмет обрыва или залипания контактов, а также замерьте сопротивление обмоток компрессора. Если реле исправны, а сопротивление обмотки в норме, но компрессор всё равно не запускается или сильно гудит, потребуется диагностика сервисного специалиста с манометрами и мегомметром.

Реле от другого производителя подойдёт к моему компрессору?

Только если совпадает тип пуска двигателя (RSIR, RSCR или CSIR) и номинальный ток срабатывания. Внешне похожие реле разных марок часто рассчитаны на разную электрическую схему и могут не защитить обмотку компрессора от перегрузки.

Почему компрессор щёлкает, но не запускается?

Чаще всего это указывает на неисправность пускозащитного реле — оно подаёт напряжение на пусковую обмотку, но не может «удержать» её включение из-за подгоревших контактов. Реже причина в самом компрессоре — межвитковом замыкании обмотки или заклинившем механизме.

Нужно ли менять реле при замене компрессора?

Как правило, да, особенно если реле проработало значительное время или имеет следы подгара контактов. Установка нового компрессора со старым изношенным реле часто приводит к повторному выходу узла из строя в короткие сроки.
