Крестовина барабана стиральной машины: признаки износа и подбор

Крестовина (её ещё называют «паук» или крестовина бака) — литая деталь из алюминиевого сплава, вмонтированная в заднюю стенку бака стиральной машины. Через её центральную ступицу проходит ось барабана, на которую садятся подшипники и сальник. Именно крестовина принимает на себя всю нагрузку от вращающегося с бельём барабана, особенно на высоких скоростях отжима. Со временем металл устаёт, покрывается коррозией от постоянного контакта с водой и трескается — и тогда деталь требует замены.

В этой статье разберём, по каким признакам понять, что пришло время менять крестовину, как правильно подобрать деталь под конкретную машину и на что обратить внимание, чтобы не купить деталь «не той серии».

Содержание

• Признаки износа крестовины
• Как определить нужный вариант
• Таблица подбора крестовин
• Частые ошибки при подборе
• Как проходит замена
• Вопросы и ответы

Признаки износа крестовины

Крестовина редко ломается «внезапно» — обычно неисправность нарастает постепенно, и опытный мастер отличает её по характерному набору симптомов:

• Металлический скрежет и гул при вращении барабана, особенно на отжиме — трещины в крестовине приводят к микроперемещениям оси, из-за чего появляется вибрация и характерный скрип.
• Барабан «гуляет» — при попытке покачать барабан рукой (после снятия ремня со шкива) ощущается люфт, которого не должно быть в норме.
• Барабан задевает бак или ТЭН — из-за проседания оси возникает несимметричное вращение, слышны удары металла о металл.
• Течь воды из-под машины — трещина в крестовине или разрушение сальника на оси пропускает воду наружу.
• Белый или ржавый налёт на задней стенке бака в районе ступицы — признак начавшейся коррозии металла крестовины, которая со временем приводит к её растрескиванию.
• Усиленная вибрация машины при отжиме, которая не устраняется регулировкой ножек и не связана с амортизаторами или пружинами подвеса.

Важно отличать эту неисправность от простого износа подшипников: подшипники «поют» ровным нарастающим гулом на любых оборотах, а вот люфт оси и трещины по металлу — верный признак именно крестовины. Часто эти два узла выходят из строя вместе, поэтому при разборке машины стоит внимательно осмотреть оба элемента.

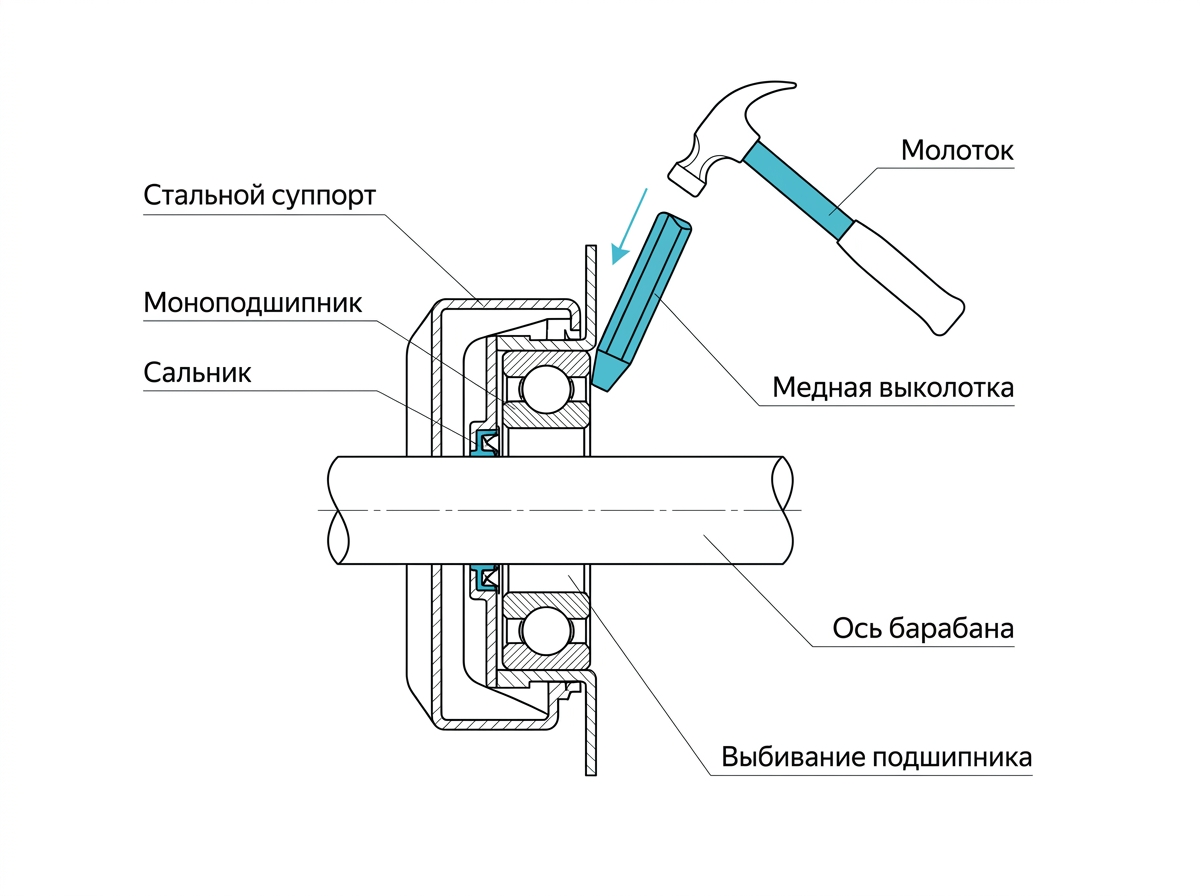

Замена подшипника в суппорте барабана: старый подшипник выбивают через медную выколотку — гул при отжиме и люфт барабана говорят об износе именно этого узла крестовины

Как определить нужный вариант

Крестовина — не универсальная деталь: даже внутри линейки одного бренда встречаются разные артикулы под разные серии и объёмы бака. Чтобы не ошибиться при подборе, ориентируйтесь на следующие параметры.

1. Марка и точная модель техники

Начинать нужно не с бренда, а с полного индекса модели, указанного на шильдике на задней стенке или на кромке двери загрузочного люка. Дело в том, что под одной торговой маркой производитель мог выпускать крестовины разной конструкции — с посадкой под шкив ременного привода или без него (для машин с прямым приводом двигателя, например у некоторых Samsung и LG). Самый надёжный способ не ошибиться — подобрать запчасти по модели вашей техники.

2. Оригинальный артикул старой детали

На самой крестовине (обычно в центре или по краю отливки) выбит номер партии или каталожный код производителя. Если деталь читаема — это лучший ориентир для подбора аналога, даже если бренд-изготовитель запчасти будет другим (SKL, Ebi и т.п. выпускают совместимые детали под оригинальные номера).

3. Тип привода

Машины с ремённым приводом требуют крестовину со ступицей под шкив и посадочным местом для его крепёжного винта. У машин с прямым приводом (двигатель насажен непосредственно на ось барабана) конструкция ступицы иная — шкива там нет вовсе.

4. Диаметр оси и посадочных мест под подшипники

Даже у одного бренда встречаются крестовины под разный диаметр вала и разные типоразмеры подшипников — это связано с объёмом бака и мощностью отжима. Ориентироваться «на глаз» не стоит: сверяйте маркировку, а не внешнее сходство детали.

5. Материал и способ крепления к баку

Крестовина крепится к пластиковому баку либо через болтовое соединение, либо методом «холодной сварки» (ультразвуковая сварка на заводе). В машинах со сварным баком крестовину заменяют вместе с половиной бака или используют ремонтные комплекты — это стоит уточнять отдельно по конкретной модели.

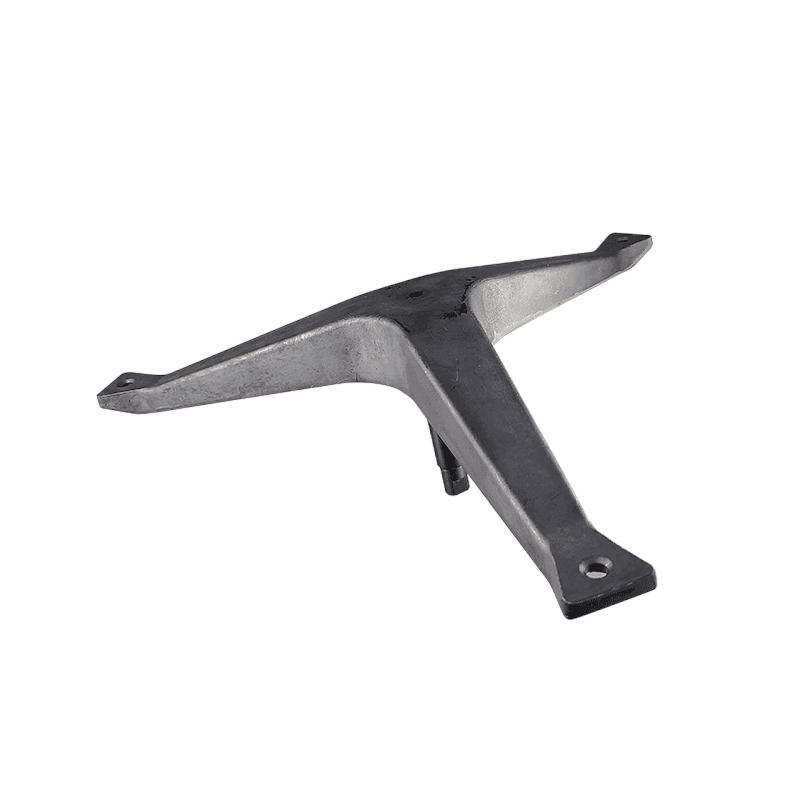

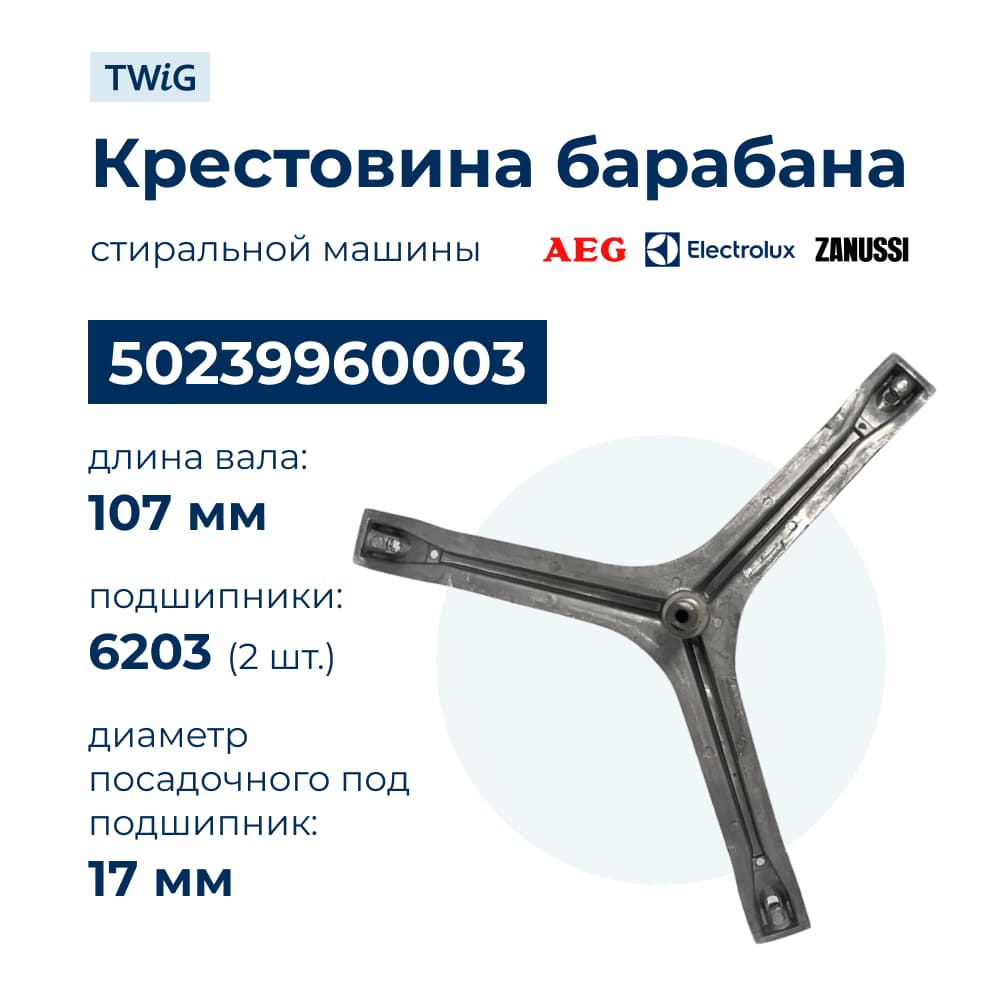

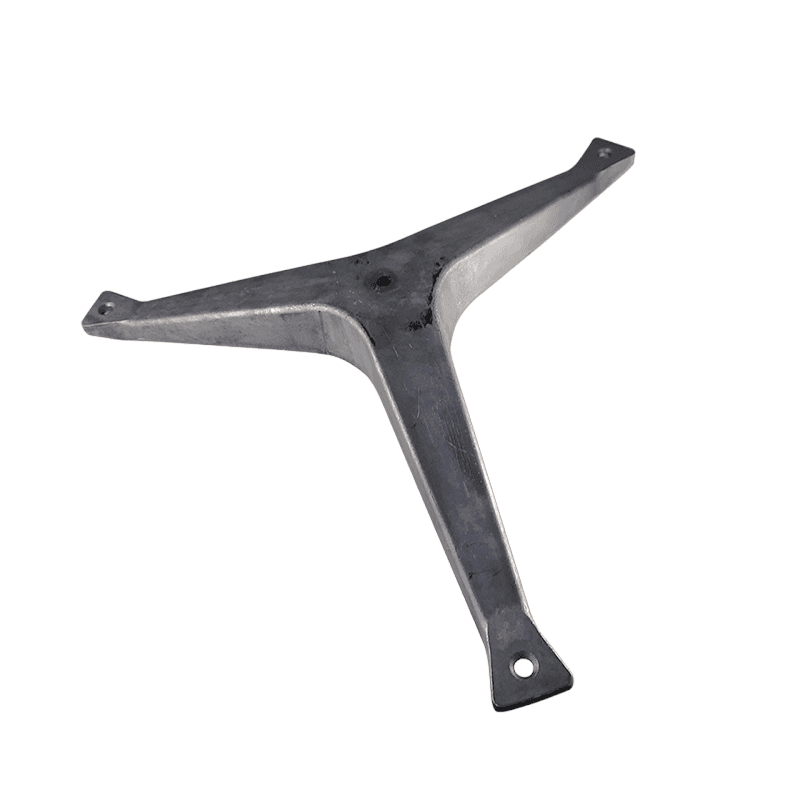

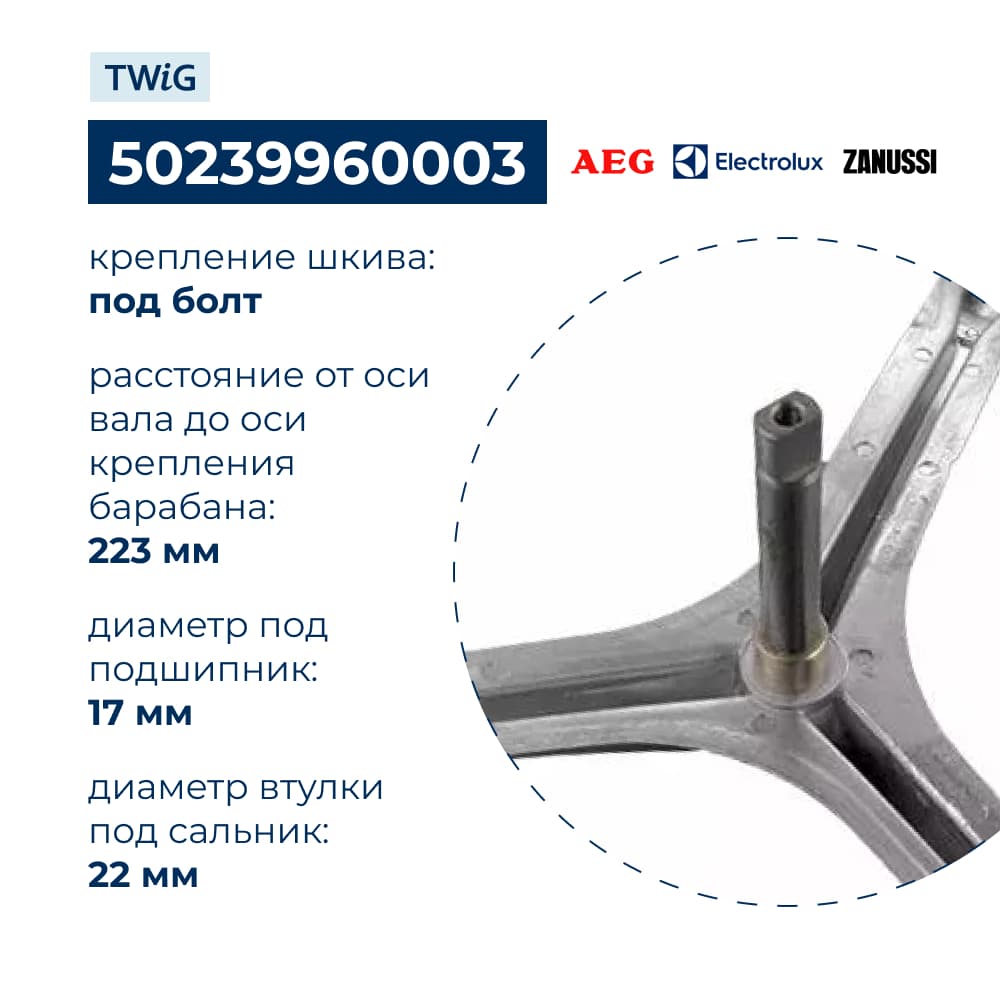

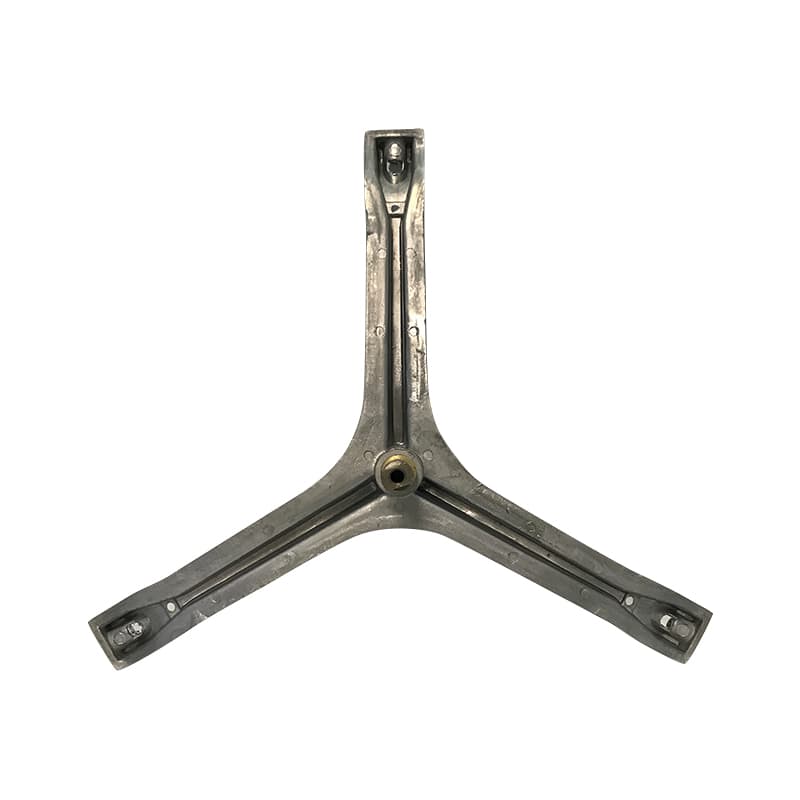

Таблица подбора крестовин

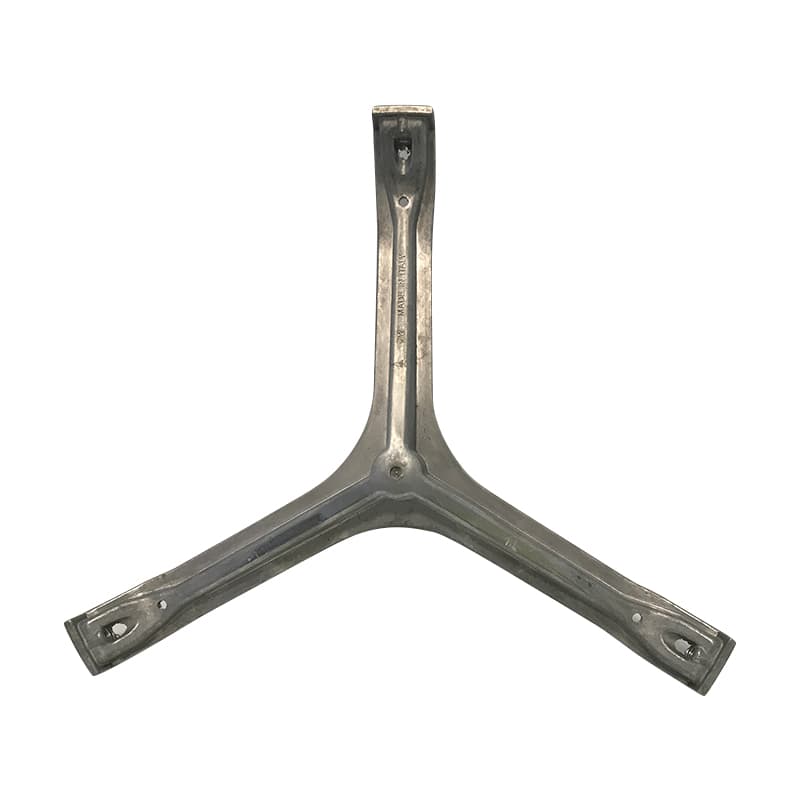

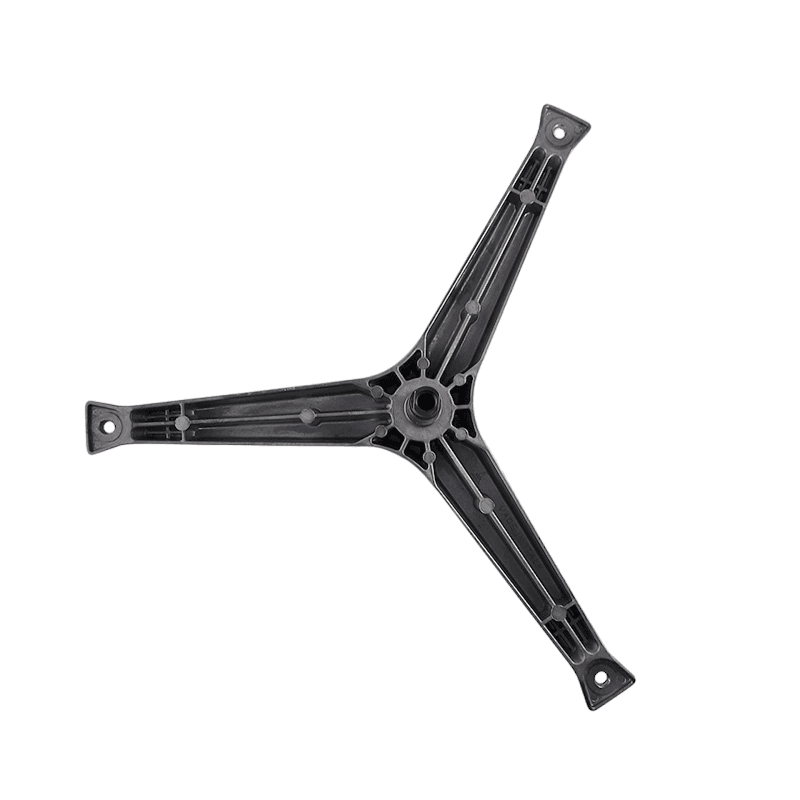

Ниже — подборка крестовин бака и барабана из ассортимента магазина с указанием их совместимости. Таблица поможет сориентироваться по брендам, но финальную проверку по индексу модели делать обязательно.

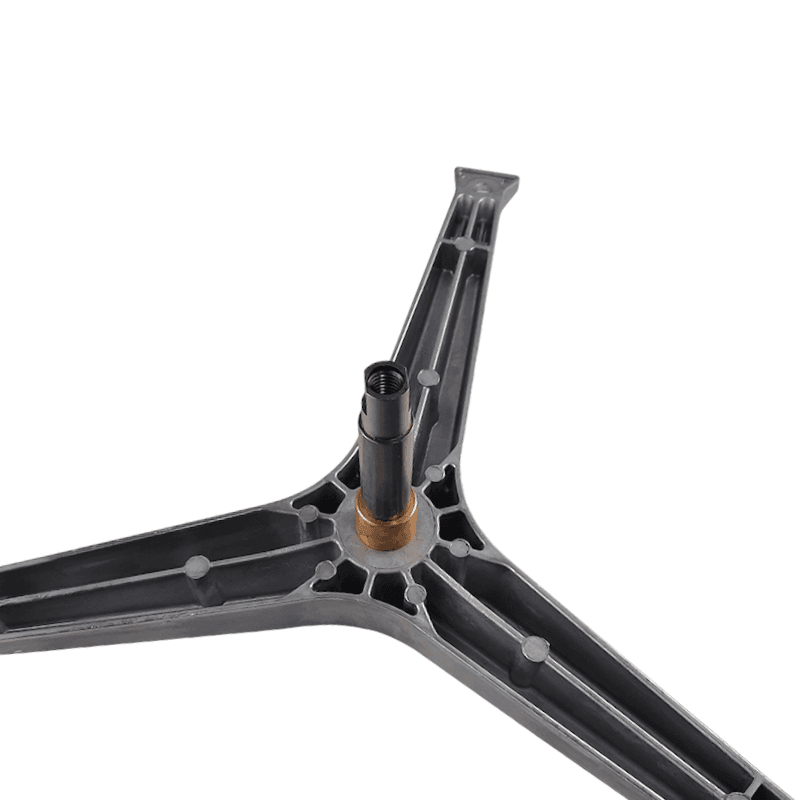

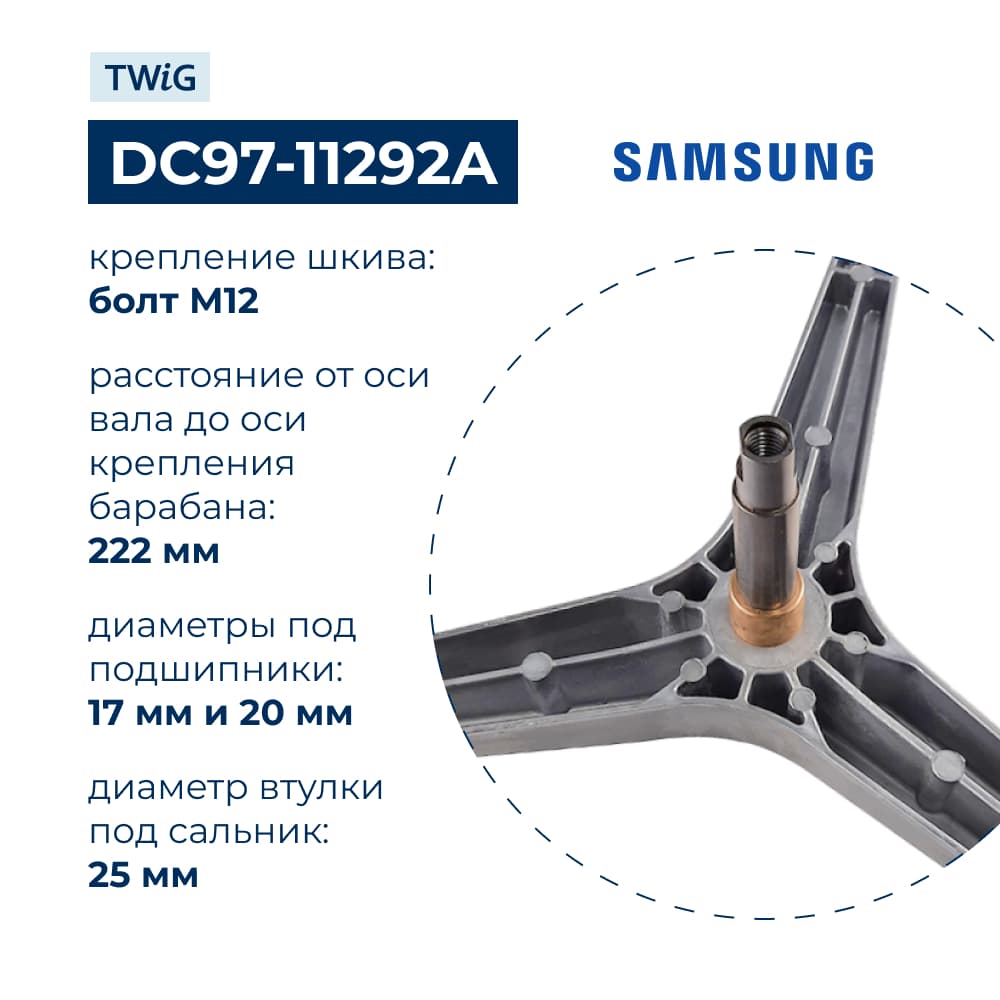

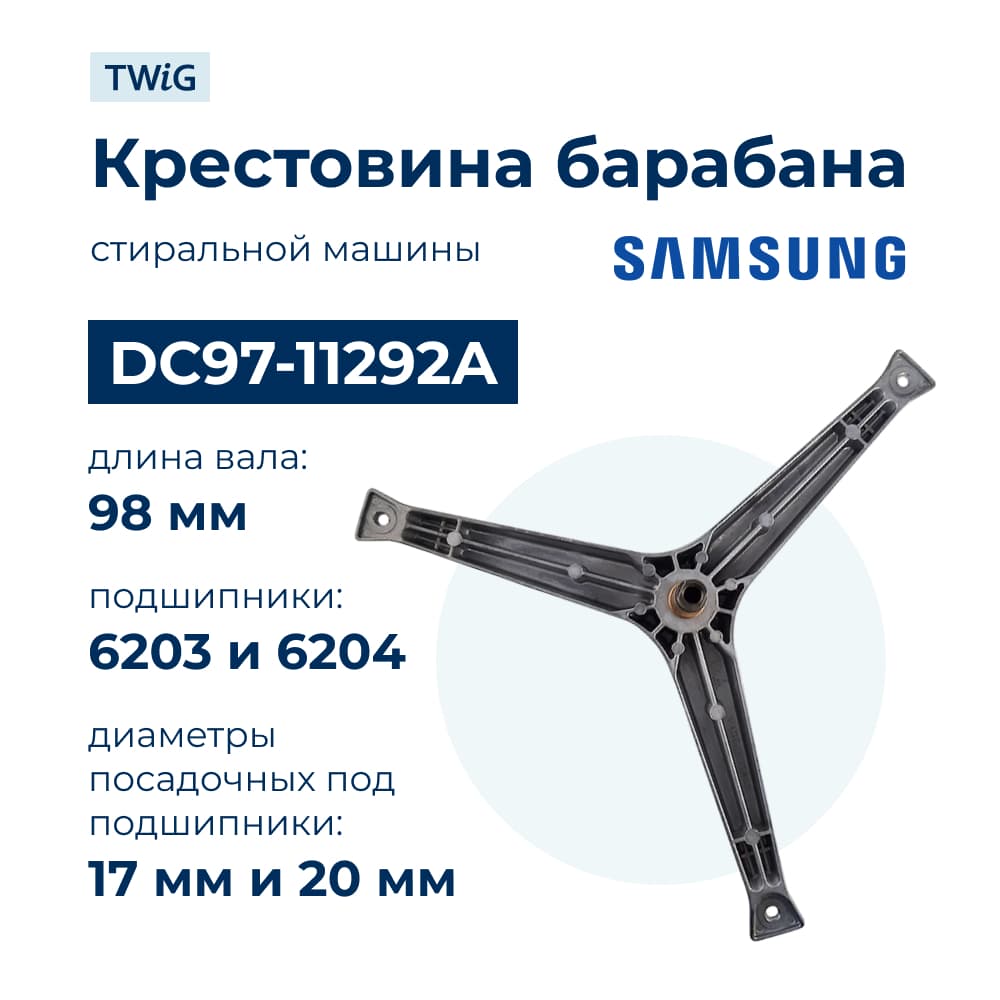

Обратите внимание: у Samsung сразу несколько маркировок крестовин под разные серии и объёмы бака — это типичный пример, почему подбор «по бренду» не работает. То же касается LG: артикулы 4434ER1007D и 4434ER1008A внешне похожи, но относятся к разным сериям машин. У Bosch деталь с артикулом 215117 универсальна сразу для четырёх брендов концерна BSH (BALAY, Bosch, Profilo, Siemens), что удобно при поиске по кросс-номерам.

Частые ошибки при подборе

• Подбор только по бренду техники. Как видно из таблицы, у одного производителя может быть несколько несовместимых между собой артикулов крестовин — ориентируйтесь на индекс модели или оригинальный номер детали.
• Игнорирование типа привода. Крестовина под ремённый привод физически не подойдёт на машину с прямым приводом двигателя — у неё просто нет посадочного места под шкив.
• Покупка «на глаз» по фотографии. Внешне похожие крестовины могут иметь разный диаметр оси, шаг и диаметр отверстий крепления к баку — деталь просто не встанет на место.
• Попытка отремонтировать треснувшую крестовину сваркой или эпоксидным составом. Такой ремонт держится недолго: нагрузка на узел при отжиме слишком велика, трещина рано или поздно разойдётся снова, и придётся разбирать машину повторно.
• Замена крестовины без ревизии подшипников и сальника. Если крестовина треснула из-за длительной вибрации или разбитого подшипника, велика вероятность, что подшипник и сальник тоже выработали ресурс — их разумно менять комплектом, чтобы не разбирать бак снова через пару месяцев.

Как проходит замена

Внимание: перед началом любых работ обязательно обесточьте стиральную машину — выньте вилку из розетки, а не просто выключите её кнопкой, и перекрой воду. Работы с электрической частью техники должны проводиться только при полном отключении от сети во избежание поражения током.

Общий порядок замены крестовины, независимо от бренда, включает следующие этапы:

1. Демонтаж задней (или передней, в зависимости от конструкции) панели корпуса машины и извлечение бака целиком либо доступ к задней стенке бака на месте.
2. Снятие ремня привода со шкива барабана (для машин с ременным приводом).
3. Демонтаж шкива и защитной втулки оси барабана.
4. Извлечение старых подшипников и сальника из посадочных мест крестовины.
5. Выпрессовка оси барабана из ступицы старой крестовины — как правило, это делается через отверстия в центре детали лёгкими ударами через деревянную прокладку, чтобы не повредить резьбу оси.
6. Установка новой крестовины на ось, монтаж новых подшипников и сальника, сборка узла в обратном порядке.

После сборки важно проверить осевой люфт барабана — его не должно быть — и убедиться, что барабан вращается свободно, без задеваний бака и ТЭНа. Если самостоятельная разборка вызывает сомнения, лучше доверить работу специалисту сервиса: неправильная установка сальника или подшипника быстро приведёт к повторной протечке.

Весь ассортимент крестовин и сопутствующих запчастей для ремонта барабана и бака — в разделе запчастей для стиральных машин.

Вопросы и ответы

Можно ли заварить или заклеить треснувшую крестовину, не меняя её?

Технически это возможно, но такой ремонт крайне недолговечен. Крестовина испытывает большую циклическую нагрузку при каждом отжиме, и сварочный шов или эпоксидная заплатка со временем расходятся снова. Экономически и по трудозатратам замена детали целиком выгоднее, чем повторная разборка машины через несколько месяцев.

Нужно ли покупать подшипники и сальник вместе с крестовиной?

В большинстве случаев — да. Если крестовина вышла из строя из-за долгой вибрации или протечки, подшипники и сальник на этой же оси, скорее всего, тоже выработали ресурс. Замена всего узла комплектом снижает риск повторной разборки бака в ближайшее время.

Как точно узнать нужный артикул крестовины для своей стиральной машины?

Самый надёжный способ — сверить полный индекс модели с шильдика на корпусе машины и подобрать запчасти по модели вашей техники, либо ориентироваться на оригинальный номер, выбитый на самой старой крестовине, если он читается.

Почему у одного бренда бывает несколько разных крестовин?

Производители выпускают технику разных серий и объёмов бака, а конструкция крестовины (диаметр оси, тип посадки под шкив, размер подшипников) под них отличается. Именно поэтому важно ориентироваться не на бренд, а на точную модель или оригинальный артикул детали.
