Моноподшипниковый узел Zanussi, Electrolux, AEG: менять узел или бак?

16 июня6 мин чтенияМастерская TWiG

Гул на отжиме, скрежет и течь из-под барабана у стиральных машин Zanussi, Electrolux и AEG почти всегда сводятся к одной причине — износу моноподшипникового узла. Но в отличие от машин с классическим разборным баком, здесь ремонт превращается в дилемму: покупать отдельный суппорт с подшипником, заказывать заднюю полубак в сборе или менять бак целиком. Разберёмся, откуда эта особенность конструкции и как не потратить деньги напрасно.

Устройство моноподшипникового узла: чем Zanussi, Electrolux и AEG отличаются от других брендов

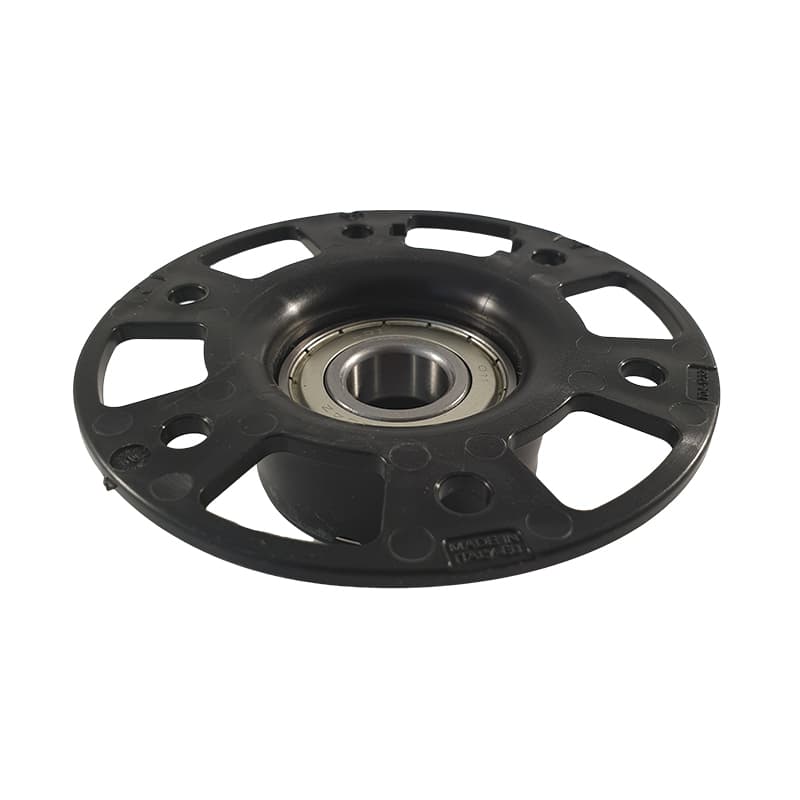

Концерн Electrolux (к которому относятся Zanussi и AEG) исторически использует пластиковый бак, состоящий из двух половин, скреплённых стягивающим хомутом. В заднюю половину бака запрессован стальной суппорт — металлическая деталь, в которую в свою очередь впрессован шариковый подшипник особой, широкой конструкции. Он устроен по схеме «два в одном»: в общем внешнем кольце находятся два роликовых подшипника с независимыми внутренними кольцами. От продольного смещения подшипник удерживает стопорное кольцо, а от попадания воды на дорожки качения защищает сальник.

Такая компоновка называется моноподшипниковым узлом: суппорт с подшипником — это не отдельная навесная деталь, как, например, у машин с металлическим баком и «пауком», а часть самой пластиковой полубака. Плюс конструкции — компактность и меньшая глубина корпуса. Минус — при выходе подшипника из строя его нельзя просто выпрессовать из отдельного металлического суппорта и поставить новый, как это делается в машинах Ariston, Indesit или Candy, где суппорт-паук — самостоятельная деталь, крепящаяся к баку болтами (для сравнения — суппорты для Candy или Ariston/Indesit продаются отдельно и меняются без разборки бака). У Zanussi, Electrolux и AEG подшипник и сальник запрессованы прямо в пластиковый корпус задней стенки бака, а сам суппорт представляет собой отдельно поставляемую металлическую вставку с уже установленным подшипником.

Узел вращения бака в разрезе: суппорт с полуосью, два подшипника разного диаметра и сальник, запрессованные в пластиковый бак. Видно, почему потёкший сальник убивает подшипники и почему у неразборных баков узел меняют вместе с баком.

Топ-5 типовых неисправностей моноподшипникового узла

Все проблемы этого узла развиваются по одной и той же схеме: сначала подшипник теряет смазку и начинает шуметь, затем разрушается сальник, вода попадает внутрь, ускоряя коррозию суппорта, и в финале подшипник рассыпается или барабан начинает задевать бак. Вот основные симптомы по стадиям износа.

Симптом	Вероятная причина	Какая запчасть нужна
Нарастающий гул или вой на отжиме, усиливающийся с каждым циклом	Выработка смазки и начальный износ дорожек подшипника	Суппорт с подшипником в сборе
Течь воды из-под задней стенки бака, влажные разводы и ржавчина под машиной	Разрушение резиновой манжеты (сальника) моноузла	Сальник подходящего размера, например для линейки AEG/Electrolux/Zanussi
Металлический скрежет, хруст при вращении барабана вручную	Разрушение шариков или сепаратора подшипника, деформация стопорного кольца	Суппорт узла целиком (подшипник запрессован, отдельно не продаётся)
Ржавая вода в баке, следы коррозии на металле суппорта, «мохнатая» ржавчина вокруг подшипника	Долгая эксплуатация с протекшим сальником — коррозия проникла в посадочное место	Суппорт с подшипником, при сильной коррозии — новая задняя полубак
Барабан заклинило, не крутится или ощутимо люфтит из стороны в сторону	Полное разрушение подшипника, разбитая посадка в пластике бака	Задняя часть бака в сборе с суппортом или бак целиком

Менять узел или бак: как выбрать решение

Главный вопрос, который встаёт перед мастером и владельцем машины: можно ли обойтись заменой суппорта с подшипником, или придётся покупать бак целиком. Ответ зависит от состояния пластика задней стенки бака.

Если разрушился только подшипник или сальник, а посадочное место в пластике не имеет трещин и не «раздолблено» люфтящей осью барабана, достаточно выбить старый узел и запрессовать новый суппорт с подшипником — эту операцию можно выполнить в домашних условиях с помощью выколотки, молотка и подходящей оправки. После установки нового суппорта отдельно ставится сальник с нанесённой смазкой на посадочную поверхность вала барабана, а резьбовое соединение шкива фиксируется специальной мастикой, чтобы избежать самопроизвольного откручивания.

Если же вода попадала внутрь долгое время, посадочное место в пластике корродировало насквозь, либо барабан от люфта разбил гнездо подшипника — суппорт даже с новым подшипником не будет держаться герметично, и через пару месяцев течь вернётся. В этом случае разумнее заменить всю заднюю половину бака в сборе (если она поставляется как отдельная деталь) либо бак целиком.

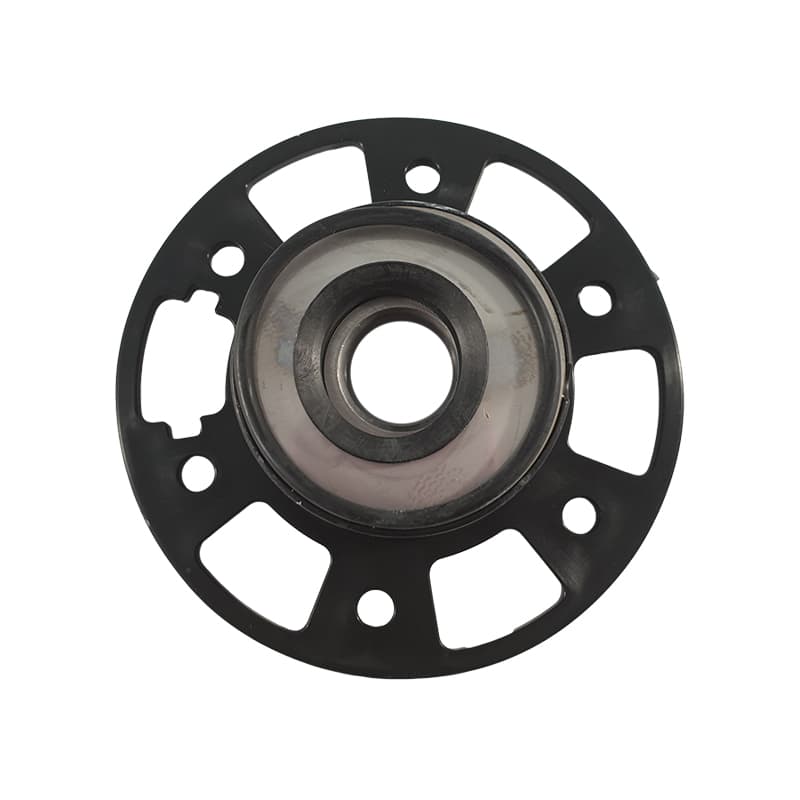

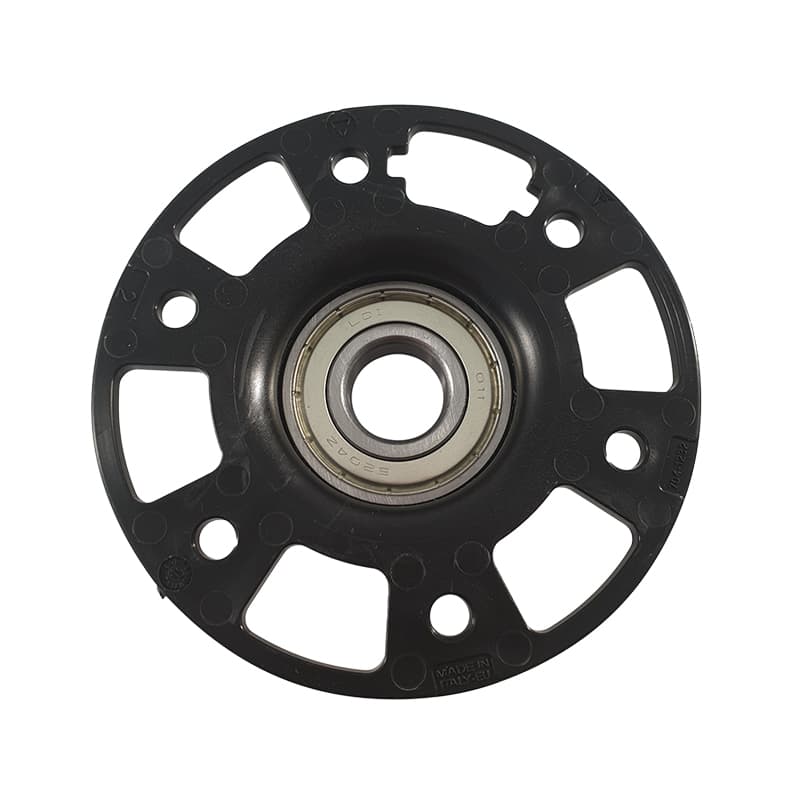

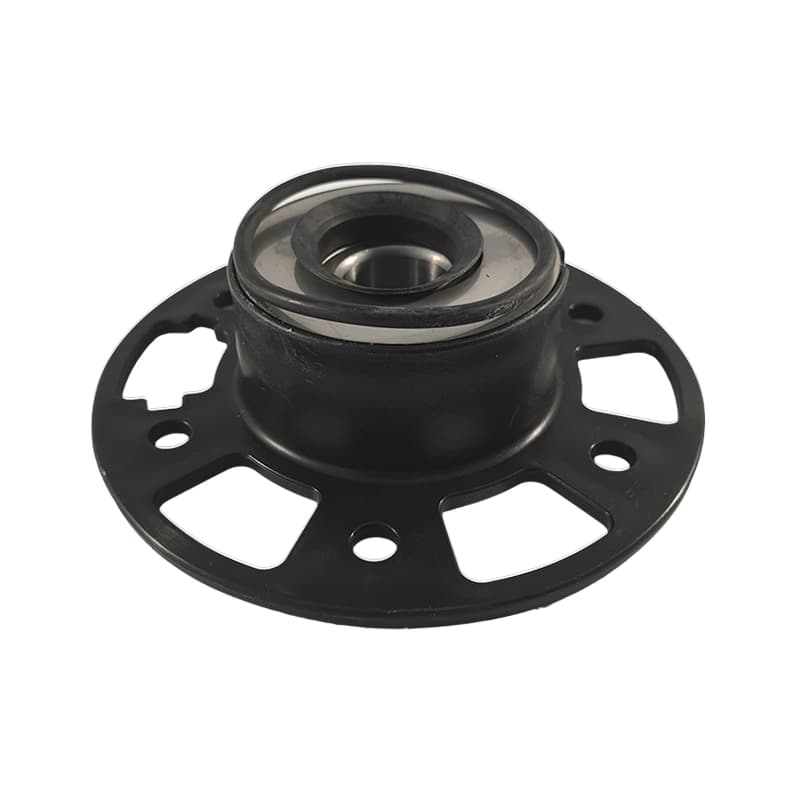

На практике для большинства моделей Zanussi, Electrolux и AEG наиболее экономичный и надёжный вариант — замена суппорта в сборе с подшипником, подходящего для конкретной модели. В ассортименте есть несколько типов таких суппортов — суппорт 4071306494, суппорт 4071306502 и усиленный суппорт 4071424214 — они отличаются посадочными размерами и применимостью по конкретным моделям, поэтому перед покупкой стоит сверить артикул с маркировкой на старой детали или воспользоваться подбором запчастей по модели вашей техники.

Отдельно к суппорту почти всегда нужен новый сальник — устанавливать старый повторно не имеет смысла, так как резина уже потеряла эластичность. Под размеры, применяемые в машинах AEG, Electrolux и Zanussi, подходят, в частности, сальник 40,2x72x11/14 и сальник 35x62x10/12 — конкретный типоразмер определяется моделью машины и диаметром вала барабана.

Советы по продлению срока службы узла

Не перегружайте барабан сверх нормы, указанной производителем: избыточная масса белья и вода создают постоянную ударную нагрузку на подшипник, особенно на отжиме.
При первых признаках гула на отжиме не откладывайте ремонт — на ранней стадии, пока сальник цел, часто достаточно заменить только суппорт, а если дотянуть до протечки, придётся менять бак.
Раз в несколько месяцев проверяйте барабан на люфт: возьмитесь за него руками через люк и попробуйте покачать вверх-вниз и в стороны — заметный люфт говорит об износе подшипника задолго до появления шума.
Следите за исправностью подвески — амортизаторов и пружин: если бак «гуляет» из-за слабой подвески, ударные нагрузки на подшипник и сальник растут многократно, и узел изнашивается быстрее.
Не используйте машину при появлении подтёков воды из-под задней стенки — влага, попавшая на суппорт, за несколько недель вызывает коррозию, после которой ремонт становится дороже.
При самостоятельной замене узла обязательно наносите смазку на посадочную поверхность сальника и фиксирующую мастику на резьбу шкива барабана — это стандартная процедура, рекомендованная для таких работ.

Полный перечень суппортов, сальников и других запчастей для баков разных марок стиральных машин — в разделе запчастей для стиральных машин.

Вопросы и ответы

Можно ли поставить в Zanussi, Electrolux или AEG подшипник от машины другого бренда?

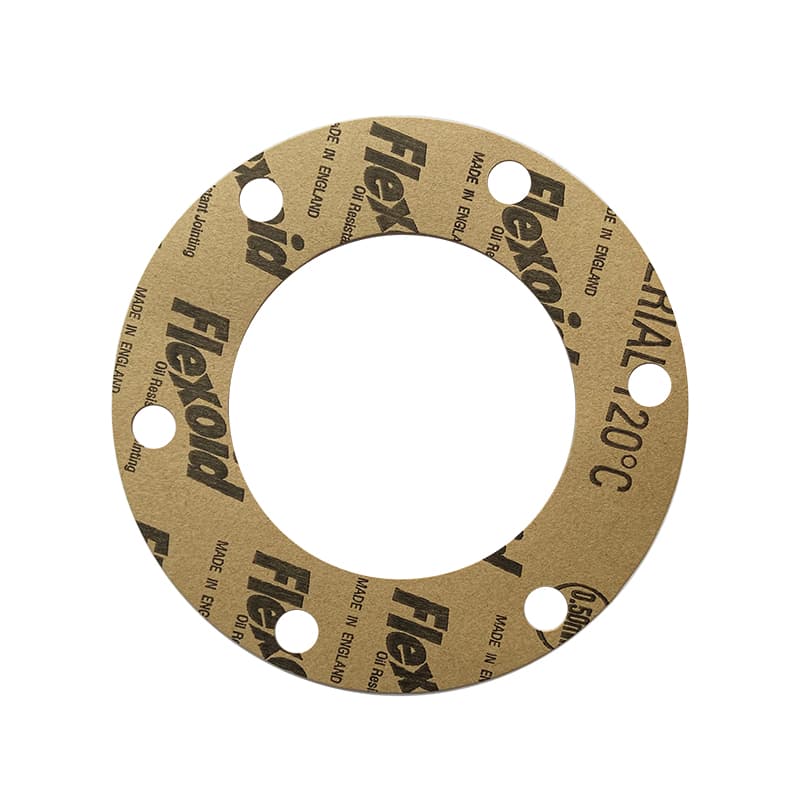

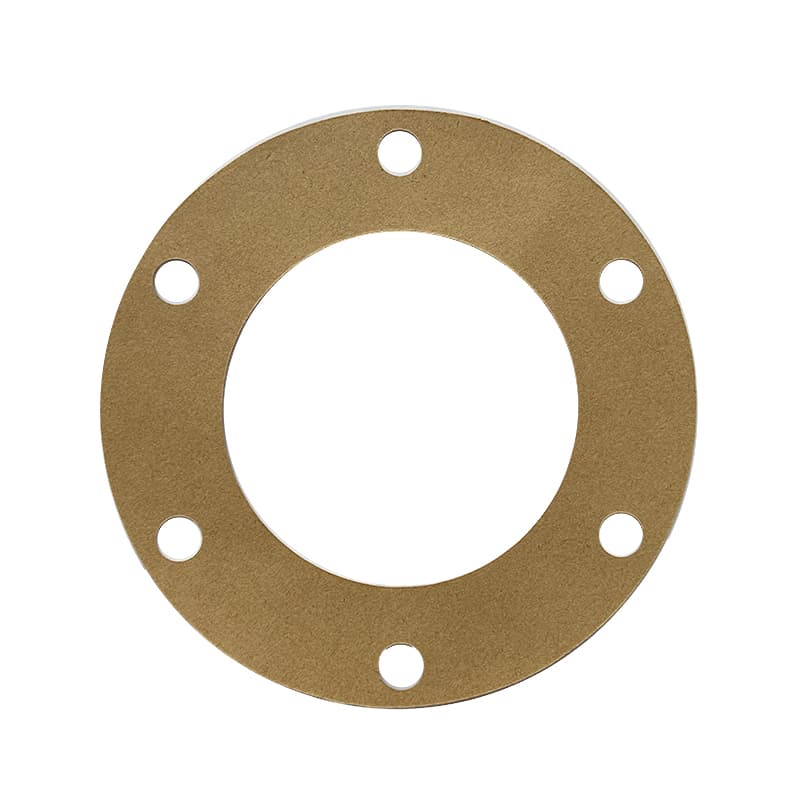

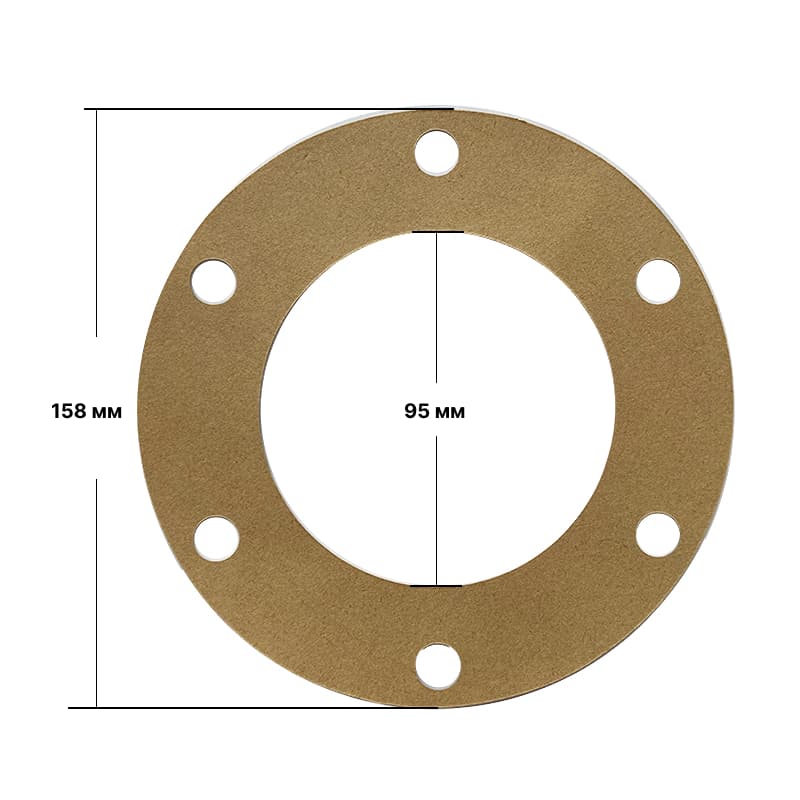

Нет. У этих брендов подшипник нестандартного, увеличенного размера, изначально запрессован в металлический суппорт производителем, и отдельно, россыпью, такие подшипники не подбираются — нужен именно оригинальный по размеру суппорт в сборе, у Ariston, Indesit и Candy конструкция другая, и их суппорты (в том числе с отдельной прокладкой суппорта) для Zanussi и Electrolux не подходят.

Как понять, что дело именно в подшипнике, а не в приводном ремне или моторе?

Прокрутите барабан рукой при снятом ремне — если чувствуется хруст, заметное сопротивление или люфт оси, проблема в подшипниковом узле. Гул мотора и щёточного двигателя обычно звучит иначе и не связан с положением барабана.

Опасно ли выполнять замену суппорта самостоятельно?

Работа связана с полной разборкой корпуса и электрической части машины, поэтому перед началом любых манипуляций обязательно отключите стиральную машину от электросети и перекройте подачу воды — это стандартное требование техники безопасности при работе с бытовой техникой, питающейся от электросети.

Что дешевле в итоге — новый суппорт или новый бак?

Если пластик задней стенки не повреждён, замена суппорта обходится значительно дешевле замены бака целиком и по трудоёмкости сопоставима с обычным капитальным ремонтом. Бак целиком стоит заказывать только при явном разрушении посадочного места или трещинах в пластике.
