Мультиварки Panasonic: устройство, разборка и типовые неисправности

3 августа6 мин чтенияМастерская TWiG

Мультиварки Panasonic серии SR-TML500/TML510/TMS520 (различаются только цветом корпуса и комплектацией) — это техника с классической схемой нагрева на трёх ТЭНах, электронным управлением и достаточно надёжной, но не вечной конструкцией. Как и любая бытовая техника с термисторами, реле и симисторами, она подвержена типовым отказам: перегорают термопредохранители, «дурят» датчики температуры, выходят из строя нагреватели. Разберёмся, как устроен прибор внутри, что и почему в нём ломается, и как отличить серьёзную неисправность от простой замены расходного элемента.

Содержание

Устройство и особенности мультиварок Panasonic
Топ-5 типовых неисправностей
Как продлить срок службы мультиварки
Вопросы и ответы

Устройство и особенности мультиварок Panasonic

Корпус мультиварки — стальной, с откидной крышкой. Внутри, помимо съёмной алюминиевой чаши с антипригарным покрытием, скрыты три нагревательных элемента:

основной (литой) нижний ТЭН мощностью около 670 Вт — отвечает за собственно приготовление блюда;
боковой ТЭН малой мощности (порядка 55 Вт) — прогревает чашу по периметру и используется в режиме подогрева;
ТЭН крышки (около 30 Вт) — борется с конденсатом на внутренней стороне крышки.

Температуру контролируют два датчика NTC-типа (термисторы с отрицательным температурным коэффициентом): один — под чашей, в основании корпуса, второй — в крышке. Их сопротивление в норме составляет порядка 50 кОм при комнатной температуре и плавно падает при нагреве. Именно эти датчики чаще всего страдают от влажности и конденсата, скапливающегося внутри крышки, — коррозия контактов и обрыв цепи здесь не редкость.

Управление построено на двух платах: силовой (источник питания, реле и симисторы управления ТЭНами) и плате управления (микроконтроллер, ЖК-дисплей, кнопки, звуковой излучатель). Платы соединены шлейфом. Источник питания бестрансформаторный, вторичная цепь не имеет гальванической развязки с сетью — это важно помнить, если вы планируете самостоятельно лезть внутрь корпуса.

Важно: мультиварка подключена к сети 220 В, а часть цепей источника питания находится под высоким напряжением даже после отключения от розетки (из-за заряда конденсаторов). Любая диагностика и ремонт электронной части должны проводиться только специалистом с соблюдением правил электробезопасности — при ошибке возможен удар током или короткое замыкание.

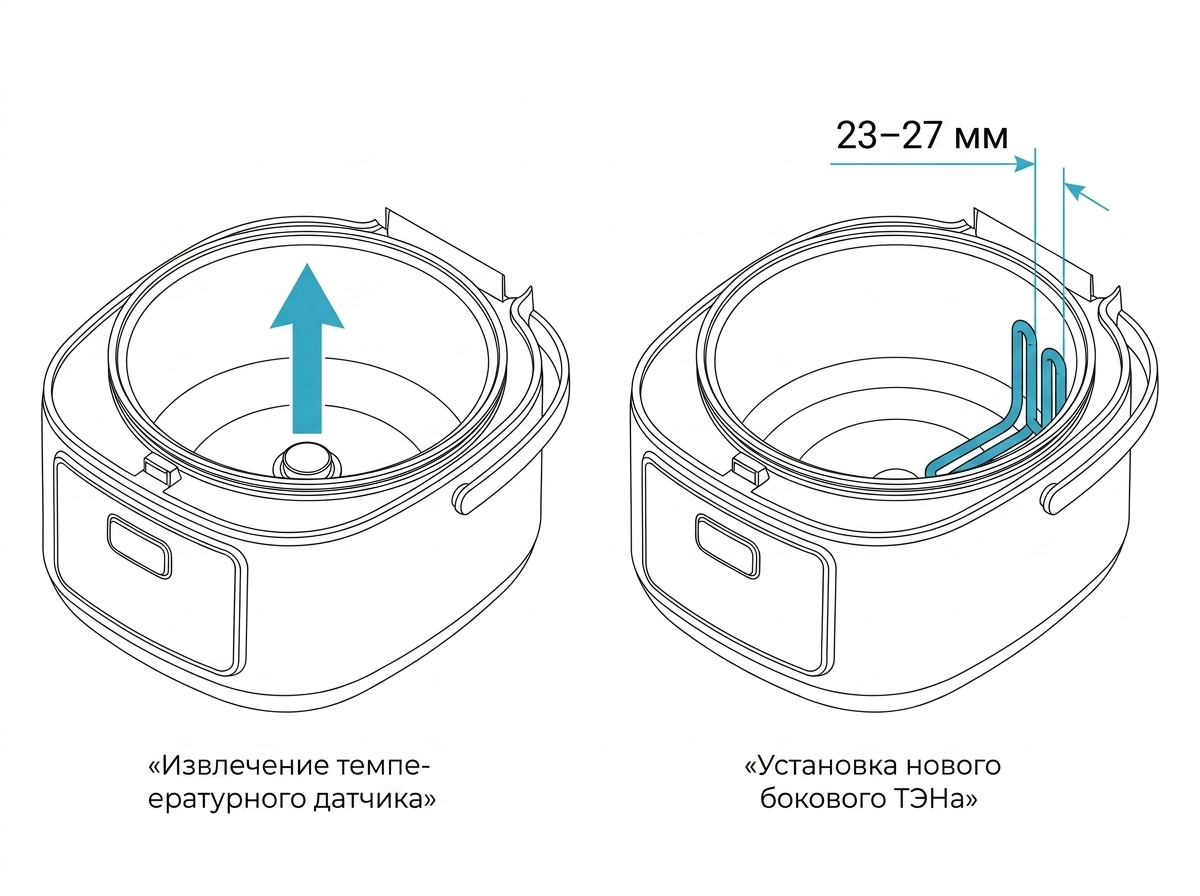

Замена бокового ТЭНа мультиварки Panasonic: датчик температуры извлекается движением вверх, а новый ТЭН устанавливается с отступом 23–27 мм от верхнего края корпуса

Топ-5 типовых неисправностей

Ниже — самые частые жалобы владельцев мультиварок Panasonic, их типичные причины и то, какая деталь обычно требует замены.

Симптом	Вероятная причина	Что чаще всего меняют
Прибор не включается, дисплей не светится	Обрыв одного из двух термопредохранителей в цепи питания (срабатывают при перегреве около 172 °C), реже — неисправность микросхемы источника питания или ключевого транзистора на силовой плате	Термопредохранитель, реже — узел источника питания на силовой плате
Дисплей светится, но чаша не нагревается	Обрыв основного нижнего ТЭН, неисправность управляющего транзистора или реле в его цепи, плохой контакт разъёма подключения	Основной ТЭН, реле управления нагревателем
Нет нагрева бокового ТЭН (режим подогрева не держит температуру)	Обрыв бокового нагревателя либо неисправность симистора и транзистора в цепи его управления	Боковой ТЭН
На крышке скапливается конденсат, крышка не прогревается	Обрыв ТЭН крышки или его цепи управления, окисление контактов разъёма	ТЭН крышки
Блюдо готовится неправильно, ТЭН перегревается и сгорает повторно	Загрязнённый или неисправный температурный датчик занижает показания, из-за чего нагреватель включается дольше положенного и перегревается	Температурный датчик (нижний или датчик крышки)

Отдельно стоит сказать про датчики температуры — это самый «расходный» узел в мультиварках любого бренда, включая Panasonic. Принцип их работы универсален: термистор NTC меняет сопротивление при нагреве, и именно по этому сигналу контроллер решает, включать ТЭН или выдерживать паузу. Если вы ищете похожую деталь для диагностики или сравнения характеристик, в разделе с запчастями для мультиварок можно посмотреть, как устроены датчики других популярных брендов — например, нижний температурный датчик для мультиварки Redmond, датчик внешней крышки Redmond или аналогичные датчики для мультиварок Polaris и датчик внешней крышки Polaris PMC 0517AD, а также датчик нижнего блока Polaris PMC 0517AD. Чтобы точно подобрать оригинальную или совместимую деталь под конкретную модель мультиварки Panasonic, удобно воспользоваться подбором запчастей по модели вашей техники — там сразу отфильтруются позиции, подходящие именно под вашу мультиварку.

При диагностике важно понимать порядок проверки: сначала визуально осматривают контакты разъёмов и клеммы ТЭНов на предмет нагара и почернения (частая причина плохого контакта и локального перегрева), затем омметром проверяют сопротивление нагревателей и датчиков, и только после этого переходят к проверке транзисторов, симисторов и реле на платах. Такая последовательность экономит время и снижает риск замены исправной детали вместо реально неисправной.

Как продлить срок службы мультиварки

После каждого приготовления протирайте крышку и зону клапана выпуска пара — конденсат, стекающий на плату и разъёмы датчика крышки, ускоряет коррозию контактов.
Не включайте мультиварку с пустой чашей и не используйте посуду, не предназначенную для этой модели: перегрев без должного теплоотвода — частая причина срабатывания термопредохранителей и последующего выхода из строя ТЭНов.
Проверяйте состояние сетевого шнура и вилки: подгоревшие контакты в разъёме питания повышают нагрузку на силовую плату и могут привести к отказу источника питания.
Не мойте корпус и панель управления под струёй воды — влага, попадающая внутрь через щели крышки, добирается именно до температурных датчиков и разъёмов плат.
При первых признаках нестабильной работы (блюдо готовится дольше или короче обычного, крышка потеет сильнее, чем раньше) не откладывайте диагностику — это может быть ранний симптом деградации датчика температуры, а не программная случайность.
Если мультиварка перестала включаться или перегревается, не пытайтесь «прозвонить» плату под напряжением — сначала полностью обесточьте прибор и дайте разрядиться конденсаторам источника питания.

Полный перечень датчиков, ТЭНов и других компонентов для ремонта мультиварок разных брендов собран в разделе запчастей для мультиварок — там же можно свериться с внешним видом и типом крепления детали перед покупкой.

Вопросы и ответы

Почему мультиварка Panasonic включается, но не готовит блюдо?

Чаще всего причина в обрыве основного нижнего ТЭН либо в неисправности цепи его управления — реле, транзистора или разъёма подключения на силовой плате. Реже дело в датчике температуры, который передаёт контроллеру неверные показания, и система решает, что нагрев не требуется.

Можно ли самостоятельно заменить температурный датчик в мультиварке?

Технически процедура несложная — датчик отсоединяется от разъёма платы и вынимается из посадочного места, — но добраться до него нужно через разборку корпуса и крышки, а сама плата находится под напряжением сети. Если у вас нет опыта работы с бытовой электроникой, эту операцию безопаснее доверить мастеру.

Почему на крышке мультиварки скапливается много конденсата?

В норме за это отвечает маломощный ТЭН крышки, который подсушивает внутреннюю поверхность. Если он вышел из строя или неисправен датчик в цепи его управления, конденсат перестаёт испаряться и обильно стекает внутрь корпуса, что дополнительно ускоряет коррозию контактов.

Опасно ли ремонтировать мультиварку самому?

Да, при неосторожном обращении есть риск поражения электрическим током: часть цепей источника питания мультиварки не имеет гальванической развязки с сетью 220 В и может оставаться под напряжением даже после отключения от розетки. Разборку и ремонт электронной части следует поручать квалифицированному специалисту.
