Переключатель режимов духовки и плиты: как подобрать замену

Переключатель режимов — это тот самый поворотный узел на панели управления, которым вы выбираете конвекцию, гриль, верх-низ или мощность конфорки. Он изнашивается быстрее многих других деталей: контактная группа внутри рассчитана на определённое число переключений, и со временем контакты подгорают, залипают или перестают фиксироваться в нужном положении. Менять его нужно, если ручка «болтается» и не щёлкает по позициям, режим включается сам по себе, духовка греет не тот элемент, который выбран, или на панели чувствуется запах гари при повороте регулятора.

В этой статье — как правильно подобрать замену переключателя для духового шкафа или варочной панели, на что смотреть при сверке артикулов и таблица подбора по реальным позициям каталога.

Содержание

• Когда нужна эта запчасть
• Как определить нужный вариант
• Таблица подбора по реальным моделям
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна эта запчасть

Переключатель режимов стоит менять в нескольких характерных ситуациях. Во-первых, механический износ: ручка крутится «в холостую», не фиксируется на делениях, режим сбрасывается сам. Во-вторых, электрический отказ: контактная группа внутри переключателя обгорает от постоянной коммутации нагревательных элементов, и духовка либо не включается вовсе, либо работает не в том режиме, который выставлен снаружи. В-третьих, механические повреждения — сломанный шток, треснувший корпус после падения ручки или попадания жидкости при мытье панели.

Важно не путать переключатель режимов с другими похожими по названию деталями. Например, в посудомоечных машинах есть свой переключатель — но он отвечает за блокировку двери, а не за режимы работы, и по конструкции с «духовочным» переключателем ничего общего не имеет (пример такой детали — переключатель двери ПММ Whirlpool 118781). Если у вас плита или духовка — искать нужно строго в разделах для варочных панелей и духовых шкафов.

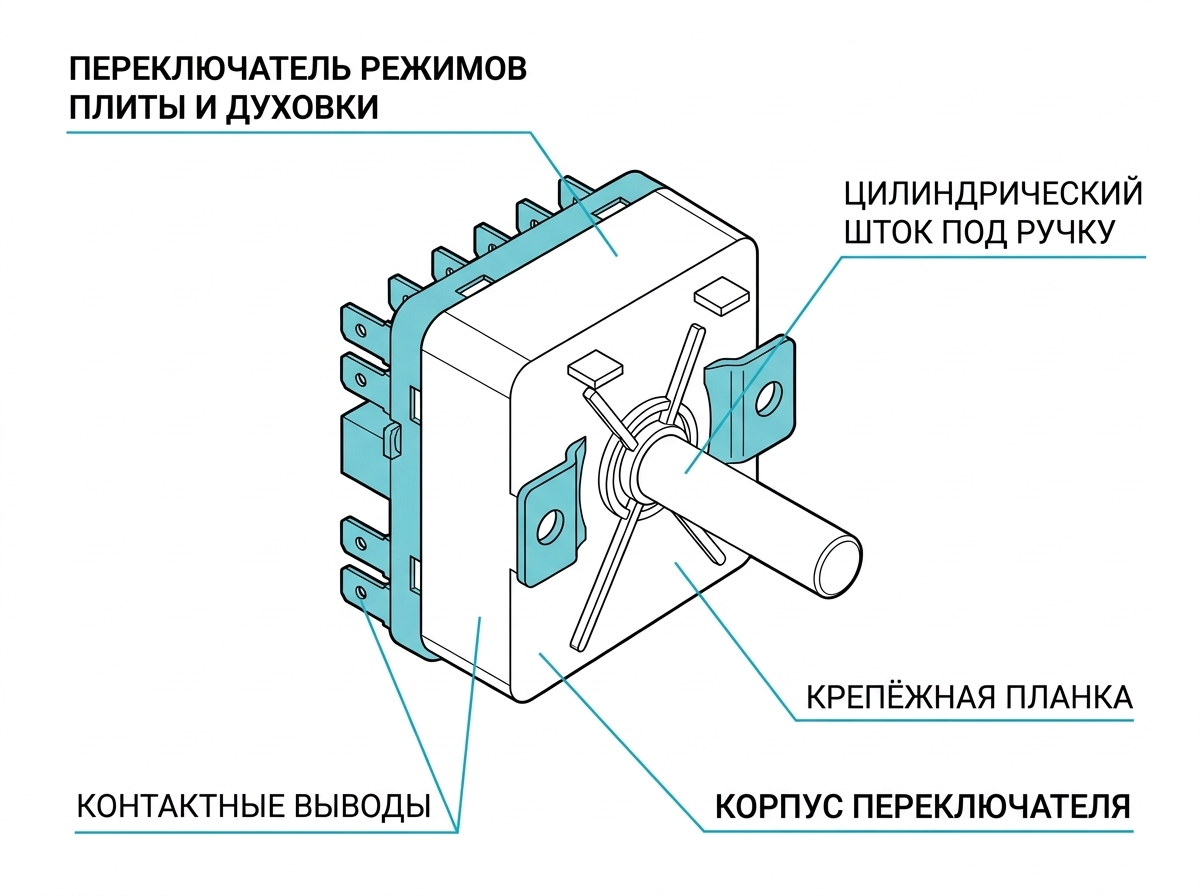

Переключатель режимов: спереди — шток под ручку, сзади — ряды плоских выводов, по краям — планка с двумя винтами. Эти три вещи и решают, подойдёт ли переключатель на замену: профиль и длина штока, число и расположение выводов, крепление к панели.

Как определить нужный вариант

Прежде чем оформлять заказ, обесточьте технику — работа с электрической частью плиты и духовки при подключённом питании опасна и должна выполняться только после полного отключения от сети.

Дальше действуйте по следующему алгоритму:

1. Снимите ручку и саму панель управления. Ручка обычно снимается на себя без инструмента или после отвинчивания фиксирующего винта. За ней откроется корпус переключателя, закреплённый на скобах или гайке.
2. Найдите маркировку на корпусе переключателя. Почти все переключатели плит и духовок изготавливают несколько крупных производителей комплектующих — EGO, Gottak, Dreefs. Их код (например, 46.23866.500 или 870701K) нанесён прямо на корпусе или на металлической скобе крепления. Это самый надёжный ориентир: даже если переключатели устанавливались на технику разных брендов, деталь с одинаковым кодом EGO или Gottak будет полностью идентична.
3. Сверьте посадочные размеры и число контактов. Обратите внимание на диаметр отверстия под ручку, форму штока (плоский, круглый, с лыской) и количество контактных выводов сзади — переключатель на 4 положения и на 7 положений внешне похожи, но не взаимозаменяемы.
4. Если маркировки не видно или она стёрлась, ищите деталь по модели самой плиты или духовки — по шильдику на корпусе техники (обычно он расположен на боковой стенке или под дверцей). Подобрать запчасти по модели вашей техники можно в отдельном разделе каталога по модели — там показываются только совместимые позиции.
5. Учитывайте разницу между варочной панелью и духовкой. Переключатели для конфорок обычно проще устроены и коммутируют один нагревательный контур, а переключатели духовок часто многопозиционные и переключают сразу несколько ТЭНов, гриль и конвекцию.

Таблица подбора по реальным моделям

Ниже — подбор по фактическим позициям каталога с указанием, для какого узла техники предназначен переключатель и с какими брендами он совместим.

Как видно из таблицы, один и тот же артикул EGO или Gottak может закрывать сразу десяток марок техники — это нормально, потому что производители комплектующих поставляют один и тот же переключатель разным заводам бытовой техники. Поэтому при подборе ориентируйтесь именно на код на корпусе детали, а не только на бренд плиты.

Если вместе с переключателем у духовки обнаружились и другие проблемы — например, перестала гореть подсветка или не крутится вертел — заодно проверьте состояние соседних узлов: внутренние лампочки, галогенные лампы подсветки и моторы вертела гриля продаются отдельно и часто выходят из строя вместе с переключателем из-за общего возраста техники.

Частые ошибки при подборе

• Заказ «по бренду плиты» без сверки кода детали. Одна и та же марка техники на протяжении лет производства могла комплектоваться переключателями разных производителей и разных серий — точное совпадение даёт только код на корпусе.
• Путаница переключателя духовки и варочной панели. Внешне ручки похожи, но количество позиций, схема коммутации и посадка штока обычно разные — переключатель конфорки физически может не подойти на духовку и наоборот.
• Игнорирование числа положений и контактов. Переключатель с меньшим числом режимов формально «встанет» на панель, но часть функций духовки (например, отдельный гриль или конвекция) просто не будет работать.
• Покупка «аналога» без проверки посадочного узла. Даже переключатели одного производителя (например, разные модификации EGO 46.23866.xxx) могут отличаться внутренней схемой при похожем корпусе — важна точность артикула, а не только визуальное сходство.
• Замена переключателя без диагностики проводки. Иногда причина сбоя режимов — не сам переключатель, а окислившиеся контакты клемм или повреждённый провод. Перед заказом стоит проверить проводку визуально.

Полный ассортимент переключателей и других узлов управления для варочных панелей и духовых шкафов — в соответствующих разделах каталога: для варочных панелей и для духовых шкафов.

Вопросы и ответы

Можно ли поставить переключатель другого производителя, если он «на вид» такой же?

Только если совпадает точный код детали или производитель прямо указывает совместимость. Внешне похожие переключатели EGO, Gottak и Dreefs часто отличаются внутренней разводкой контактов, и установка «похожей» детали может привести к тому, что режимы духовки перепутаются местами или один из нагревательных элементов не будет включаться вовсе.

Что делать, если маркировка на старом переключателе стёрлась?

В этом случае надёжнее искать деталь по модели самой техники, а не по внешнему виду переключателя. Найдите шильдик с моделью на корпусе плиты или духовки и подберите запчасть в разделе по модели вашей техники.

Почему на одну модель плиты подходит несколько разных артикулов переключателя?

Производители техники в течение жизненного цикла модели могли менять поставщика комплектующих или модифицировать схему панели управления. Поэтому у одной модели плиты бывает два-три совместимых, но не идентичных по коду переключателя — важно сверяться с кодом снятой детали, а не только с моделью плиты.

Безопасно ли самостоятельно менять переключатель режимов?

Сама замена по механике довольно простая, но переключатель коммутирует силовые цепи нагревательных элементов, работающие от сети 220 В. Перед снятием панели управления обязательно отключите плиту или духовку от электросети полностью (вытащите вилку или обесточьте линию на щитке), а если есть сомнения в собственных навыках работы с электропроводкой — доверьте замену специалисту.
