Bosch и Siemens с инвертором: неисправности мотора и модуля

Посудомоечные машины Bosch и Siemens уже более десяти лет оснащаются инверторным приводом циркуляционного насоса. Это решение сделало технику тише и экономичнее, но одновременно усложнило диагностику: мотор и электронный модуль управления в таких машинах работают в связке, и симптом «двигатель не крутит» далеко не всегда означает поломку самого двигателя. Разберёмся, как устроена эта пара, какие неисправности встречаются чаще всего и какую запчасть искать в каждом случае.

Содержание

• Устройство и особенности инверторных ПММ Bosch/Siemens
• Топ-5 типовых неисправностей
• Как продлить срок службы мотора и модуля
• Вопросы и ответы

Устройство и особенности инверторных ПММ Bosch/Siemens

В посудомойках 4-го поколения Bosch и Siemens используется бесколлекторный (BLDC) мотор циркуляционного насоса, скоростью которого управляет силовой инверторный узел, встроенный в основной электронный модуль. Такая конструкция встречается в сотнях моделей — от бюджетных SPS и SMS до более дорогих SMV и SN-серий Siemens. Внешне это одна плата с несколькими зонами: блок питания, силовые ключи инвертора, микроконтроллер и цепи управления реле, клапанами и датчиками.

Питание самого модуля организовано отдельным импульсным преобразователем, который формирует несколько напряжений — высоковольтную шину для инвертора мотора и низковольтные линии для логики и датчиков. Именно этот узел источника питания принимает на себя основной удар при скачках напряжения в сети, поэтому значительная часть «модульных» неисправностей связана не с процессором и не с самим двигателем, а именно с силовой частью питания и ключами инвертора.

Второй характерный узел — цепь контроля утечки воды в поддоне. Она построена так, что при появлении даже небольшой лужицы под машиной автоматически включается реле питания и запускается слив, а на панели загорается ошибка протечки — даже если сама машина была выключена. Это защитная логика, а не отдельная неисправность, но она часто сбивает с толку при диагностике: хозяин видит ошибку «протечка», а причина на самом деле в изношенном сальнике насоса или неплотном шланге.

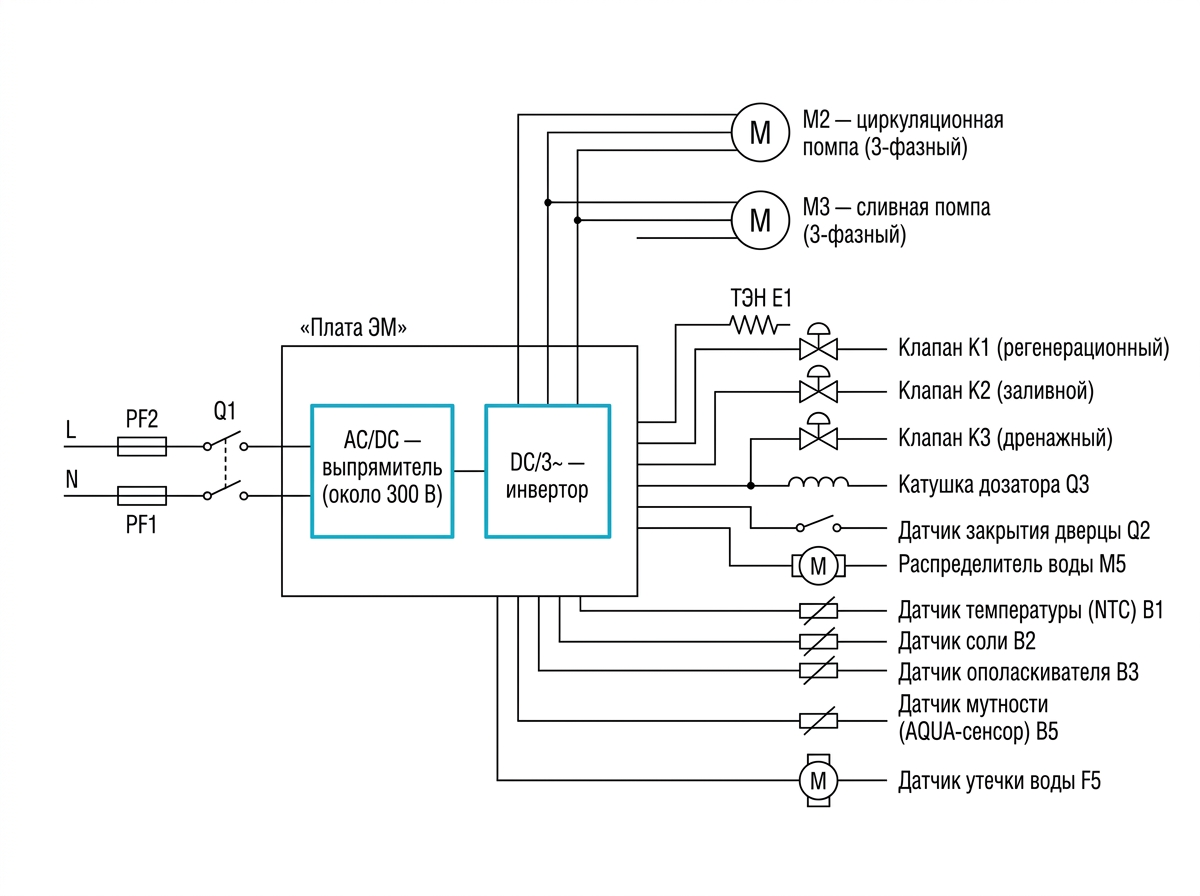

У посудомоек Bosch и Siemens с инвертором модуль сначала выпрямляет сеть примерно в 300 В, а потом сам делает из них трёхфазное питание для моторов мойки и слива. Поэтому такой насос не проверить «подачей 220 В» и не заменить обычным — он работает только в паре со своим модулем.

Топ-5 типовых неисправностей

Ниже — наиболее частые проблемы инверторных посудомоек Bosch и Siemens, с которыми обращаются в сервис, их типичные причины и запчасти, которые обычно требуются для ремонта.

Важный нюанс: в инверторных моделях сам двигатель циркуляционного насоса выходит из строя реже, чем управляющая им электроника. Поэтому при жалобе «насос не крутит» сервисный мастер сначала проверяет силовую часть модуля и только потом переходит к самому насосу — менять исправный насос вместо неисправного модуля (и наоборот) — частая ошибка неопытного ремонта.

Как продлить срок службы мотора и модуля

• Следите за фильтрами. Забитый фильтр — самая частая причина повышенной нагрузки на инверторный насос: мотору приходится работать на увеличенных оборотах, что ускоряет износ подшипников и силовых ключей модуля. Промывайте фильтр раз в 1–2 недели при активном использовании машины.
• Не запускайте машину с посторонними предметами в корзинах. Осколки посуды, этикетки, крупные крошки могут заклинить крыльчатку насоса и вызвать перегрузку по току на инверторе. Проверяйте состояние роликов и крепления корзин — например, изношенные колёса для корзины или ослабленные крючки нижней корзины приводят к тому, что посуда падает и попадает в насос.
• Используйте стабилизатор напряжения при частых скачках в сети. Импульсный источник питания модуля рассчитан на определённый диапазон напряжения; регулярные перепады сокращают срок его работы и повышают риск выхода из строя силовой части инвертора.
• Проверяйте дверной уплотнитель и замок. Подтекания по периметру двери со временем приводят к ложным срабатываниям защиты от протечки и лишним циклам аварийного слива, которые нагружают электронику и насос.
• Не игнорируйте странные звуки при сливе. Посторонний гул или вой при откачке воды — повод проверить насос и его уплотнения заранее, не дожидаясь протечки и коррозии контактов модуля от попавшей воды.
• Раз в несколько месяцев запускайте цикл на высокой температуре без посуды со специальным средством — это снижает накипь и известковые отложения на форсунках и в тракте циркуляции, снижая нагрузку на насос.

Ремонт и диагностику электронного модуля, замену насоса или силовых элементов инвертора необходимо выполнять только при полном обесточивании машины от сети. Работа с платой управления и высоковольтными цепями источника питания опасна для жизни при отсутствии навыков — при сомнениях доверьте диагностику квалифицированному мастеру.

Основные расходники и узлы для ремонта инверторных посудомоек — насос для посудомоечной машины, его более компактный аналог насос Copreci, а также ремкомплект насоса и сальник для устранения течи — представлены в каталоге. Весь ассортимент запчастей для посудомоечных машин собран в разделе запчастей для ПММ, а подобрать детали именно под вашу модель удобнее через подбор по модели техники.

Вопросы и ответы

Можно ли отремонтировать электронный модуль самостоятельно, не имея опыта в электронике?

Не рекомендуется. Модуль содержит высоковольтные цепи источника питания и силовые ключи управления мотором, ошибка при диагностике может привести к дальнейшему повреждению платы или травме. Лучше доверить проверку модуля мастеру с опытом ремонта импульсной электроники бытовой техники.

Почему машина показывает ошибку протечки, если видимой воды нет?

Датчик утечки в поддоне срабатывает даже от небольшого количества конденсата или капель, попавших через изношенный сальник насоса, неплотное соединение шланга или повреждённую ванночку. Машина автоматически включает питание и запускает аварийный слив — это защитный механизм, а не самостоятельная поломка.

Как отличить неисправность мотора от неисправности модуля?

Если мотор гудит, но не вращается, или совсем не подаёт признаков работы при исправном питании сети, скорее всего, дело в силовой части модуля, управляющей инвертором. Механический износ самого насоса (заклинивание крыльчатки, разрушение подшипника) обычно сопровождается характерным скрежетом или щелчками при попытке запуска. Точный диагноз даёт только проверка мультиметром и осциллографом на плате.

Как часто нужно менять фильтры и уплотнители, чтобы не нагружать мотор и модуль?

Фильтр грубой очистки стоит промывать каждые одну-две недели при регулярном использовании машины, а состояние уплотнителя двери и роликов корзин проверять раз в несколько месяцев. Своевременная замена изношенных мелких деталей обходится дешевле, чем ремонт насоса или модуля из-за постоянной перегрузки.
