Модуль EDW503 в ПММ Electrolux, AEG, Zanussi: диагностика и поломки

Посудомоечные машины Electrolux, AEG, Zanussi и IKEA роднит не только принадлежность к одному концерну, но и общая начинка: значительная часть моделей этих брендов управляется одним и тем же электронным модулем — EDW503. Он отвечает за запуск программ, контроль нагрева, слив, блокировку двери и диагностику неисправностей. Понимание того, как этот модуль работает и какие узлы вокруг него чаще всего подводят, помогает быстрее найти причину поломки и не менять исправные детали наугад.

• Устройство и особенности модуля EDW503
• Топ-5 типовых неисправностей
• Как проводится диагностика
• Советы по продлению срока службы
• Вопросы и ответы

Устройство и особенности модуля EDW503

Модуль EDW503 применяется в более чем 80 моделях посудомоечных машин, выпускаемых под марками AEG, Electrolux, IKEA и Zanussi. Он представляет собой единую плату с силовыми и логическими цепями: на ней размещены реле управления насосом циркуляции и сливным насосом, узел контроля нагревательного элемента, цепи опроса датчиков (уровня воды, температуры, потока) и интерфейс связи с панелью управления. Конструктивно модуль выполнен в закрытом корпусе и крепится в цокольной части машины, рядом с насосной группой — это удобно с точки зрения монтажа, но означает, что плата постоянно находится в зоне повышенной влажности и вибрации.

Именно близость к воде и насосам — главная особенность, которую нужно учитывать при обслуживании техники этого семейства брендов. Конденсат, протечки через изношенные уплотнения бака или патрубков рано или поздно попадают на контакты разъёмов модуля, вызывая окисление дорожек, залипание реле и ложные срабатывания защиты. Второй характерный момент — унификация электроники: один и тот же модуль встречается в машинах разной ценовой категории и разных годов выпуска, поэтому симптомы неисправности часто повторяются независимо от конкретной модели.

Топ-5 типовых неисправностей

Ниже — самые частые проблемы, с которыми сталкиваются владельцы посудомоек Electrolux, AEG, Zanussi и IKEA с модулем EDW503, и логика их диагностики.

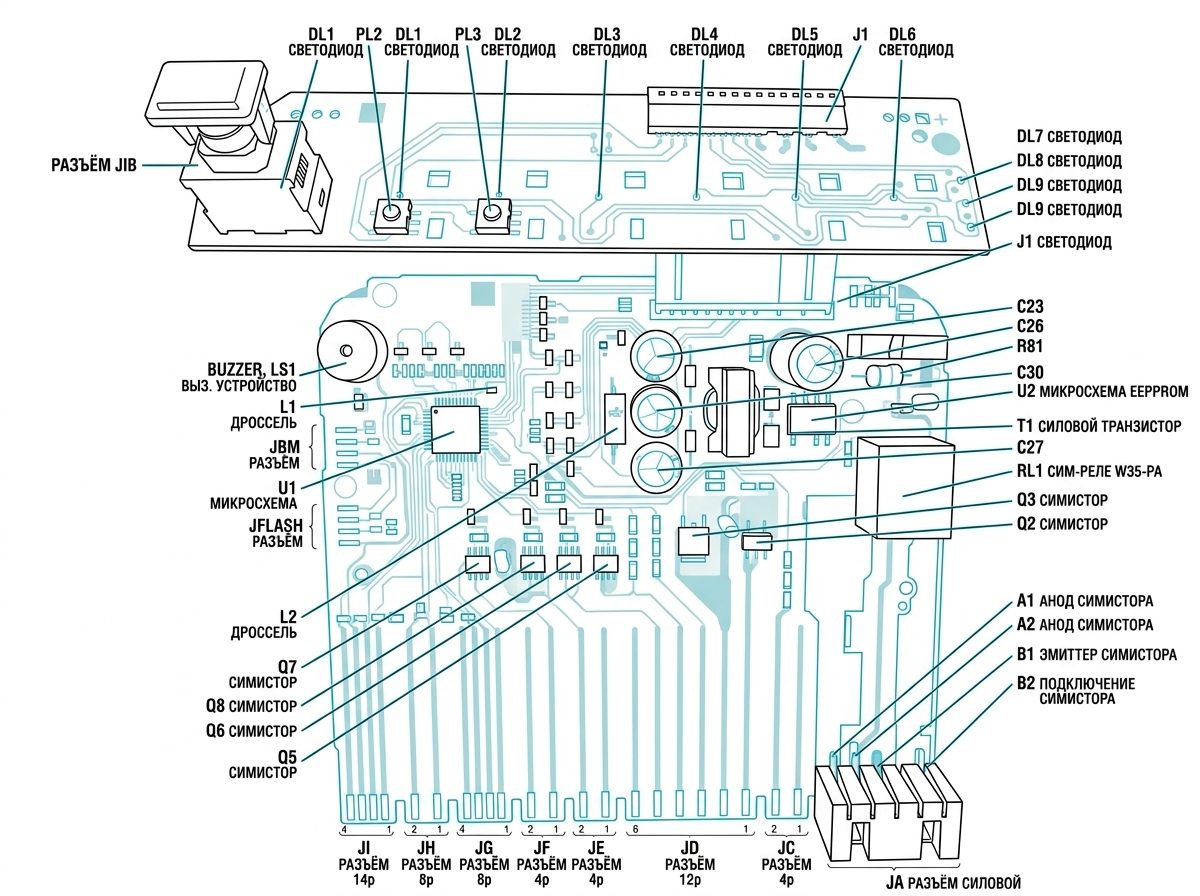

Электронный модуль EDW503 посудомоечных машин AEG, Electrolux и Zanussi: расположение основных компонентов и разъёмов подключения узлов машины

Как проводится диагностика

Диагностику модуля EDW503 начинают с визуального осмотра платы после снятия нижней сервисной панели: ищут следы протечек, окисления на разъёмах, потемневшие или вздутые компоненты в силовой части. Если корпус модуля влажный или на плате видны белёсые разводы — это почти всегда первопричина сбоев, а не совпадение.

Далее проверяют питание, поступающее на модуль, и выходные сигналы на насосы, ТЭН и клапан подачи воды мультиметром — без напряжения на выходе при активной программе с высокой вероятностью пробито силовое реле. Отдельно проверяют цепь блокировки двери: если модуль не получает подтверждающий сигнал от замка, машина не начнёт программу даже при исправной электронике, поэтому замену модуля стоит делать только после того, как исключена неисправность самого замка.

Важно: любые работы с электронным модулем, проводкой и силовыми узлами посудомоечной машины выполняются только при полном обесточивании техники — с отключением от электросети и перекрытием подачи воды. Модуль содержит цепи, находящиеся под напряжением сети, и работа с ним без соблюдения правил электробезопасности опасна для жизни.

Советы по продлению срока службы

• Не допускайте протечек воды в зону цоколя: регулярно проверяйте состояние уплотнителя двери и патрубков — влага, добравшаяся до модуля EDW503, чаще всего и приводит к его отказу.
• Используйте розетку с заземлением и по возможности — стабилизатор напряжения: скачки в сети бьют по силовым реле модуля первыми.
• Раз в 2–3 месяца снимайте и промывайте фильтры и коромысла — забитые форсунки увеличивают нагрузку на насос и провоцируют ошибки давления, которые модуль интерпретирует как неисправность.
• Проверяйте, не разболталась ли гайка крепления разбрызгивателя — свободный ход коромысла — верный признак того, что деталь пора подтянуть или заменить.
• Не перегружайте корзины и не форсируйте закрытие двери — резкие удары ускоряют износ замка и держателей корзин.
• Раз в несколько недель запускайте цикл с использованием специального средства для очистки от накипи — это продлевает жизнь и ТЭНу, и датчикам, за которые отвечает модуль.

Полный перечень деталей для обслуживания посудомоечных машин — фильтры, коромысла, крепления корзин, замки и электронные модули — можно посмотреть в разделе запчастей для посудомоечных машин. Чтобы не ошибиться с аналогом, удобнее сразу подобрать запчасти по модели вашей техники.

Вопросы и ответы

Можно ли самостоятельно заменить модуль EDW503?

Технически замена не сложная — модуль крепится на защёлках и подключается через разъёмы, но перед покупкой новой платы обязательно отключите технику от сети и точно диагностируйте неисправность, чтобы не заменить исправный узел. Если нет уверенности в диагнозе, лучше доверить эту работу специалисту с опытом ремонта электроники бытовой техники.

Почему один и тот же модуль стоит в машинах разных брендов?

AEG, Electrolux, Zanussi и часть моделей IKEA выпускаются на единой производственной платформе одного концерна, поэтому многие электронные и механические узлы, включая модуль EDW503, унифицированы между брендами и моделями разных годов выпуска.

Как отличить поломку модуля от поломки насоса?

Если насос при включении программы гудит, но воду не качает — вероятнее механическая проблема (забита крыльчатка, износился насос). Если насос вообще не подаёт признаков жизни при активной программе — стоит проверить, приходит ли на него сигнал с модуля: отсутствие сигнала указывает на неисправность электроники.

Что делать, если после закрытия двери машина не запускается?

Сначала проверьте механическую фиксацию двери и состояние замка — часто причина именно в блокировке, а не в модуле. Если замок исправен, а сигнал на модуль не поступает, проблема в проводке или самой плате управления.
