Midea и Krona на шасси WQP12: устройство и поломки ПММ

Посудомоечные машины Midea и Krona относятся к бюджетному сегменту, и значительная их часть построена на одном и том же электронном модуле семейства WQP(8)12-93(2)xx-xx. Это же «шасси» встречается в технике брендов ARDO, MASTERCOOK, HANSA/AMICA, ILVE, KAISER, Whirlpool, KENWOOD, DELFA и FAGOR — по сути, речь идёт об унифицированной платформе, которую разные производители устанавливают под своей маркировкой. Для владельца это хорошая новость: логика работы, типовые слабые места и подход к диагностике у всех этих машин почти одинаковы.

• Устройство и особенности шасси WQP12
• Топ-5 типовых неисправностей
• Советы по продлению срока службы
• Вопросы и ответы

Устройство и особенности шасси WQP12

Сердце машины — электронный модуль (ЭМ), в основе которого лежит 8-битный микроконтроллер (в распространённой версии — типа μPD78F0511 семейства NEC/Renesas 78K0/Kx2). Он опрашивает кнопки и датчики, а исполнительными узлами управляет через набор реле и транзисторную сборку-буфер. Питание модуля организовано на низкочастотном сетевом трансформаторе (в более новых ревизиях — на импульсном источнике), при этом первичная и вторичная цепи гальванически развязаны — это плюс для надёжности и безопасности электроники.

Через реле модуль коммутирует сетевое напряжение на:

• ТЭН нагрева воды;
• клапан залива воды;
• клапан регенерации (для смягчителя воды);
• дозатор моющего средства;
• сливную помпу;
• мотор циркуляции (мойки);
• вентилятор сушки (в машинах, где он предусмотрен).

Обратная связь строится на датчике температуры, датчиках соли и ополаскивателя, датчике уровня воды (прессостат или расходомер), датчике перелива и концевом выключателе дверцы. Важная особенность бюджетной платформы: она не отслеживает состояние собственных силовых реле и не формирует развёрнутые коды ошибок, поэтому диагностика часто сводится к прямой проверке цепей и механических узлов — форсунок, корзин, замка двери, насосов.

Топ-5 типовых неисправностей

Ниже — неисправности, с которыми чаще всего сталкиваются владельцы Midea и Krona на шасси WQP12, а также узлы, которые стоит проверить первым делом.

Отдельно стоит сказать про попадание влаги на плату модуля — на бюджетных ЭМ это одна из самых частых причин «внезапной смерти» техники. Локальные пробои от воды повреждают дорожки и компоненты, а иногда и сам микроконтроллер, и в этом случае восстановление модуля часто экономически нецелесообразно — проще подобрать замену.

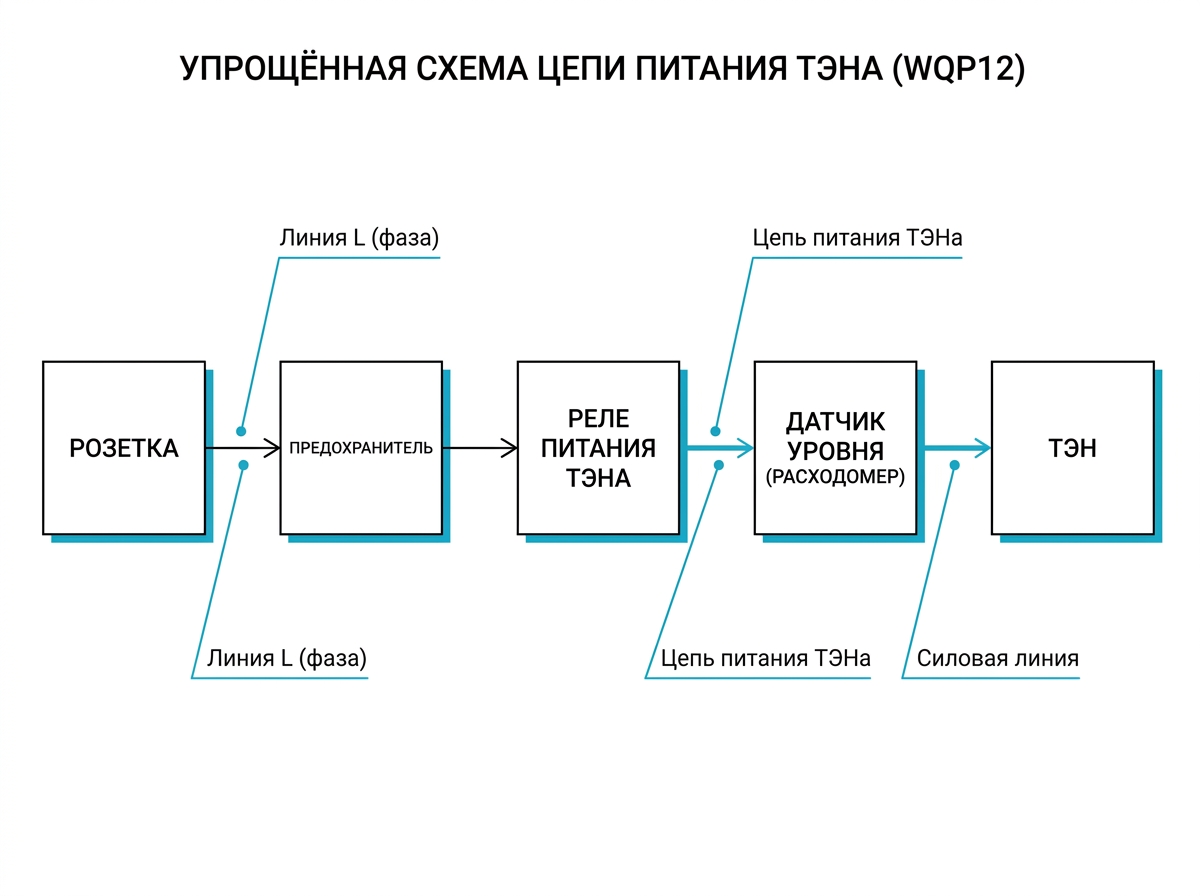

Как включён ТЭН в посудомоечных машинах Midea/Krona (шасси WQP12): реле и датчик уровня защищают нагреватель от включения без воды

Советы по продлению срока службы

Несколько практических правил, которые снижают риск поломок именно на этой платформе:

• Следите за герметичностью двери и поддона. Протечки — главный враг электроники модуля, который часто расположен в нижней части машины.
• Периодически снимайте и промывайте коромысла. Открутите крепёжную гайку, прочистите форсунки от накипи и остатков жира — это снимает нагрузку с мотора мойки и улучшает качество отмыва.
• Не перегружайте нижнюю корзину. Лишний вес и удары посуды о стенки быстро изнашивают колёсики роликов и крючки крепления.
• Используйте качественную соль и ополаскиватель. Датчики соли и ополаскивателя на этой платформе достаточно чувствительны к качеству реагентов и жёсткости воды.
• Проверяйте плотность закрытия двери. Разболтанный замок двери приводит не только к остановке цикла, но и к протечкам через уплотнитель.
• Не вскрывайте плату управления самостоятельно без обесточивания машины. Модуль работает от сети 220 В — любые работы с электронным блоком и внутренними компонентами машины проводите только после полного отключения от электросети, при необходимости — обратитесь к квалифицированному специалисту.

Если необходимо подобрать конкретную деталь — крючки, колёсики, корзину для столовых приборов или блокировку двери — весь ассортимент представлен в разделе запчастей для посудомоечных машин, а для точного соответствия детали вашей модели удобно воспользоваться подбором запчастей по модели техники.

Вопросы и ответы

Подходят ли запчасти от Bosch, Gorenje или Ariston на Midea и Krona?

Многие механические узлы — колёсики корзин, крючки крепления, гайки крепления коромысла, замки дверей — выпускаются с похожими посадочными размерами для разных брендов, поэтому нередко подходят по конструкции. Но гарантированную совместимость лучше проверять по модели вашей машины через соответствующий раздел подбора, а не только по бренду.

Почему машина включается, подсветка горит, а программа не запускается?

Чаще всего дело в датчике закрытия дверцы или его цепи на плате — контроллер просто не получает сигнал о том, что дверь заблокирована, и блокирует запуск цикла из соображений безопасности. Второй по частоте вариант — сбой в цепи датчика уровня воды или расходомера.

Можно ли перепрограммировать электронный модуль под другую модель?

Теоретически да — каждая версия прошивки модуля пишется под конкретную модель и бренд, и для перепрограммирования микроконтроллера нужен специализированный программатор с подключением к соответствующим выводам на плате. На практике эта процедура требует специальных навыков и оборудования, поэтому в большинстве случаев проще и надёжнее заменить модуль целиком на подходящий по модели.

Что делать, если плата управления попала под воду?

Первым делом обесточьте машину полностью и не пытайтесь включать её до полной просушки и осмотра платы. Влага вызывает локальные пробои дорожек и компонентов, повреждения могут коснуться и микроконтроллера. Ремонт такой платы часто нецелесообразен экономически — целесообразнее подобрать замену модуля по модели вашей машины.
