Пускозащитное реле компрессора холодильника: подбор

Если холодильник вдруг начинает щёлкать с интервалом в несколько секунд, гудит, но не выходит на рабочий режим, или компрессор запускается и почти сразу отключается — в большинстве случаев виновато пускозащитное реле. Этот небольшой узел отвечает за запуск двигателя компрессора и его защиту от перегрузки, поэтому именно с его проверки обычно начинают диагностику холодильника, который «не морозит» или вовсе не подаёт признаков жизни.

• Когда без реле не обойтись
• Какие бывают пускозащитные реле компрессора
• Как подобрать нужный вариант
• Таблица подбора реле и смежных деталей
• Частые ошибки при подборе
• Как проверить реле и не ошибиться в диагнозе
• Вопросы и ответы

Когда без реле не обойтись

Пусковое реле подаёт кратковременное напряжение на пусковую обмотку электродвигателя компрессора, чтобы тот раскрутился и вышел на рабочий режим. Тепловая часть узла защищает обмотки от перегрузки по току и от перегрева при затруднённом запуске. Оба элемента крепятся прямо на клеммах компрессора и работают в связке, поэтому их неисправность даёт очень похожую симптоматику: характерные щелчки без запуска, гудение компрессора «на месте», частые самопроизвольные отключения через несколько секунд после старта, иногда — запах гари от корпуса реле. Менять узел стоит сразу, как только замечены такие признаки: попытки «долечить» подгоревшее реле обычно заканчиваются выходом из строя самого компрессора.

Какие бывают пускозащитные реле компрессора

Конструктивно все реле решают одну и ту же задачу, но делают это по-разному.

Электромагнитное (токовое) реле

Классическая конструкция с обмоткой, включённой последовательно в цепь рабочей обмотки компрессора. В момент пуска ток резко возрастает, катушка притягивает якорь и замыкает контакты пусковой обмотки. Когда двигатель разгоняется и ток падает до рабочего значения, контакты размыкаются, отключая пусковую обмотку. Такие реле надёжны, но чувствительны к скачкам напряжения в сети и к точному соответствию номинала конкретному компрессору.

Реле на основе PTC-элемента (позистора)

Самый распространённый вариант в современных холодильниках. Полупроводниковый элемент имеет низкое сопротивление в холодном состоянии и пропускает пусковой ток, а за несколько секунд саморазогревается и резко увеличивает сопротивление, фактически разрывая цепь пусковой обмотки. У такого реле нет подвижных механических частей, оно компактно и дешевле в производстве, но менее ремонтопригодно — при выходе из строя его не восстанавливают, а просто заменяют.

Тепловое реле защиты

Работает как отдельный или встроенный в общий блок элемент на основе биметаллической пластины. Его задача — разорвать цепь питания компрессора при превышении тока или температуры обмотки, защищая двигатель от перегорания. Именно тепловое реле чаще всего срабатывает, если компрессор пытается запуститься при заклинившем механизме или при межвитковом замыкании в обмотках — в этом случае само реле может быть исправным, а причина в компрессоре.

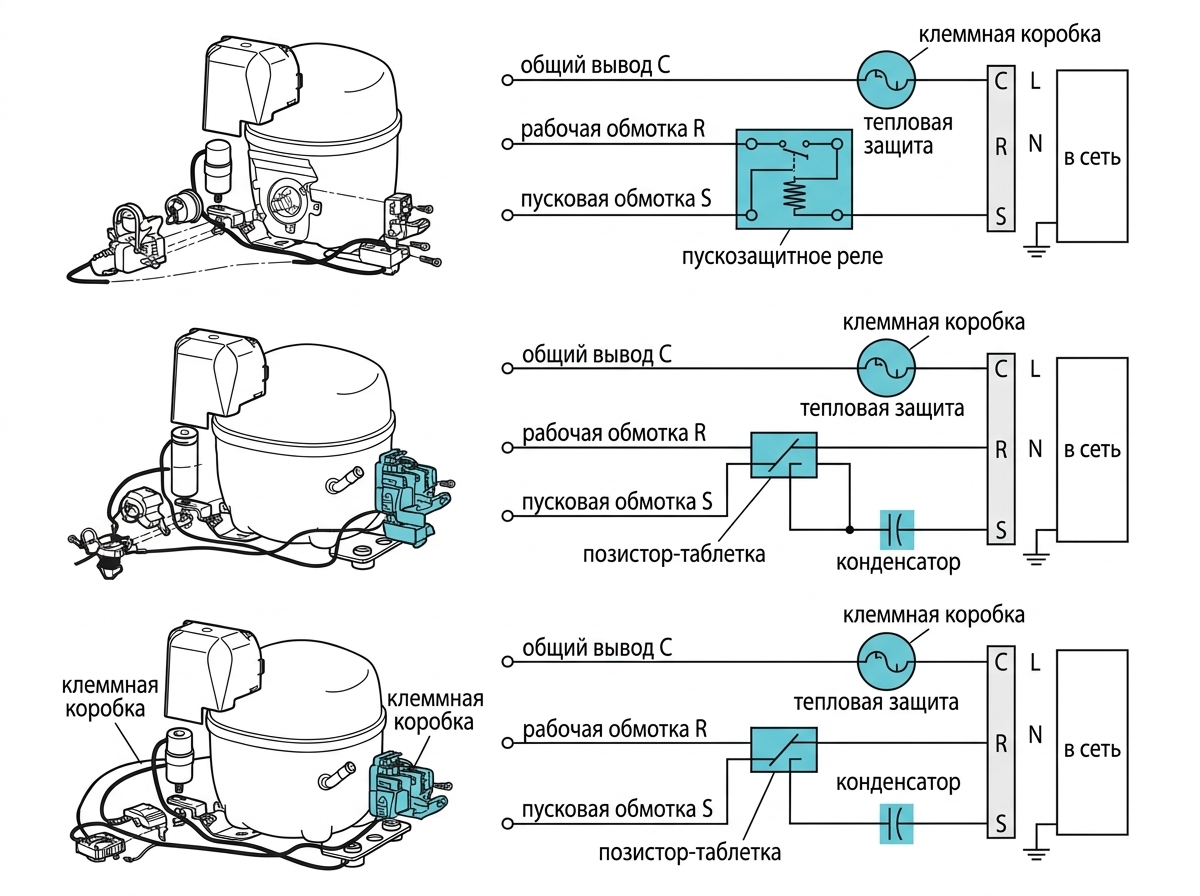

Пускозащитное реле надевается прямо на выводы компрессора: через него ток на секунду уходит в пусковую обмотку, а тепловая защита разрывает цепь при перегреве. Вариантов исполнения несколько — с катушкой, с позистором-таблеткой и с рабочим конденсатором, и подбирать реле нужно строго под свой.

Как подобрать нужный вариант

Перед покупкой стоит свериться с несколькими источниками информации:

• Шильдик на корпусе компрессора — там указаны рабочее напряжение, потребляемая мощность и тип хладагента. Эти параметры напрямую влияют на пусковой ток, а значит, и на номинал реле.
• Маркировка на самом снятом реле — производитель обычно указывает артикул и диапазон компрессоров, для которых деталь предназначена.
• Три вывода на корпусе компрессора, обозначаемые буквами C (общий), S (пуск) и R (рабочая обмотка) — реле надевается на них строго в определённом порядке, перепутать контакты сложно, но при установке универсальной детали стоит проверить соответствие разъёма.
• Модель самого холодильника — если бирка на компрессоре стёрлась или реле отсутствует вовсе, надёжнее определить точный номер детали по модели техники.

Если самостоятельно разобраться в маркировке не получается, проще воспользоваться подбором запчастей по модели вашей техники — так вы сразу получите список деталей, проверенных на совместимость с конкретным холодильником.

Таблица подбора реле и смежных деталей

Ниже — примеры реальных позиций, которые используются в цепи запуска и защиты компрессора холодильника.

Если после замены реле холодильник запускается, но не выдерживает температуру, причина может быть не в пуске компрессора, а в системе контроля температуры — стоит проверить датчик оттайки для холодильника LG или датчик оттайки холодильника Samsung DA32-00006W — эти узлы часто проверяют попутно, чтобы не гонять компрессор впустую. Полный перечень реле, датчиков и других узлов холодильного агрегата собран в разделе «Для холодильников».

Частые ошибки при подборе

• Подбор «на глаз» по форме разъёма. Внешне похожие реле могут иметь совершенно разный ток срабатывания — деталь либо не запустит компрессор, либо перегорит в первые часы работы.
• Путаница пускового и теплового реле. Это разные функциональные узлы: замена только одного из них не решает проблему, если неисправен второй.
• Игнорирование параметров компрессора. Мощность и рабочее напряжение указаны на шильдике не для красоты — реле подбирается именно под них, а не «подходит ли штекер».
• Замена реле без проверки самого компрессора. Если реле сгорело, велика вероятность, что пострадала и пусковая обмотка. После установки новой детали стоит обязательно замерить сопротивление обмоток компрессора.
• Работа с деталью «на живую», без отключения от сети. Даже беглая визуальная проверка реле должна выполняться на полностью обесточенном холодильнике.

Как проверить реле и не ошибиться в диагнозе

Перед заменой полезно убедиться, что дело именно в реле, а не в компрессоре:

1. Полностью отключите холодильник от сети и подождите несколько минут.
2. Снимите крышку реле и осмотрите корпус — следы гари, вздутие или расплавленный пластик почти всегда означают, что деталь неисправна.
3. Прозвоните контакты реле мультиметром на замыкание и разрыв цепи в соответствии со схемой конкретной модели.
4. Отдельно измерьте сопротивление обмоток компрессора между тремя выводами C, S и R — сопротивление между общим и пусковым выводом плюс сопротивление между общим и рабочим должно приблизительно равняться сопротивлению между пусковым и рабочим выводами. Разрыв или короткое замыкание в одной из обмоток говорит о неисправности самого компрессора, а не реле.
5. Проверьте, нет ли пробоя обмоток на корпус компрессора — это ещё один признак, что менять нужно не реле, а весь агрегат.

Важно: холодильник — это одновременно электроприбор и герметичный контур под давлением с хладагентом. Любые работы с проводкой, компрессором и реле нужно проводить только на обесточенном оборудовании, а вскрытие холодильного контура и работы с хладагентом должен выполнять специалист с соответствующей подготовкой и оборудованием — самостоятельное вмешательство в контур опасно для здоровья и может привести к порче агрегата.

Вопросы и ответы

Можно ли поставить универсальное пускозащитное реле вместо оригинального?

Да, если совпадают рабочее напряжение, мощность компрессора и тип разъёма на его выводах. Но при наличии точного оригинального номера безопаснее и надёжнее ориентироваться именно на него — так меньше риск ошибиться с пусковым током.

Как отличить неисправное реле от неисправного компрессора?

Нужно снять реле и отдельно прозвонить обмотки компрессора мультиметром. Если сопротивления обмоток в норме и нет пробоя на корпус, а щелчки и отсутствие запуска сохраняются — проблема почти наверняка в реле. Если обмотки показывают обрыв или замыкание, менять реле бесполезно.

Почему после замены реле холодильник всё равно щёлкает?

Возможные причины: межвитковое замыкание в обмотках компрессора, пониженное напряжение в сети, из-за которого не хватает пускового момента, либо неправильно подобранное по току новое реле. Стоит перепроверить параметры компрессора и напряжение сети мультиметром.

Нужно ли менять пусковое и тепловое реле одновременно?

Если это раздельные узлы, как в некоторых моделях, тепловое реле стоит проверить отдельно даже при замене пускового: срабатывание тепловой защиты может маскировать реальную причину — например, затруднённый пуск компрессора из-за проблем в самом холодильном контуре.
