Амортизаторы и бойники барабана для СМ Ariston, Indesit, Hotpoint

Стиральные машины Ariston, Hotpoint, Indesit и часть моделей Whirlpool, собранных на аппаратной платформе WINDY, унаследовали от предыдущих поколений (ARCADIA, ARCADIA3) не только электронный модуль, но и типовые «механические» болячки: стук барабана, прыжки корпуса на отжиме, глухие удары внутри бака. В девяти случаях из десяти причина одна и та же — износ гасителей колебаний (амортизаторов) подвески бака или разрушение бойников (ребёр) барабана. Разберёмся, как отличить одну неисправность от другой, как использовать сервисные функции модуля для диагностики и как не ошибиться с подбором запчасти.

• Когда нужна замена амортизатора или бойника
• Как сервисный режим WINDY помогает найти причину
• Как определить нужный вариант детали
• Таблица подбора амортизаторов
• Таблица подбора бойников барабана
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна замена амортизатора или бойника

Амортизатор (гаситель колебаний) — это пружинно-фрикционный или масляный демпфер, который вместе с пружинами подвески удерживает бак стиральной машины и гасит его колебания при отжиме. Со временем фрикционная обмотка внутри амортизатора истирается, шток начинает двигаться свободно, без сопротивления — и бак «гуляет» по кругу, ударяясь о корпус. Признаки: машина громко стучит и подпрыгивает именно на высоких оборотах отжима, при этом на низких оборотах и при стирке всё спокойно.

Бойник барабана (его ещё называют ребром или лопастью) — пластиковая деталь внутри барабана, которая помогает белью равномерно распределяться и создаёт эффект «поднять-бросить» при вращении. Крепление бойника со временем разбалтывается, пластик трескается от постоянных ударов мокрого белья, а иногда бойник вовсе отламывается и начинает греметь внутри бака или застревает между баком и барабаном, повреждая уплотнитель и нагревательный элемент.

Отличить эти неисправности друг от друга несложно по звуку: равномерный гулкий стук по всему циклу стирки и вращения барабана — почти всегда бойник; резкие удары и раскачивание корпуса именно на отжиме — амортизаторы. Часто обе детали изнашиваются почти одновременно, особенно если машина эксплуатировалась с перегрузом или несбалансированными загрузками, поэтому при разборке стоит проверить сразу оба узла.

Как сервисный режим WINDY помогает найти причину

В электронных модулях платформы WINDY (устанавливаются на часть моделей Ariston, Hotpoint-Ariston, Indesit, Whirlpool) есть встроенный автотест, который последовательно проверяет слив, залив воды в оба отделения, нагрев ТЭНом и, что важно для диагностики механики, отдельно включает режим отжима на заданной скорости. Если во время этого шага слышны удары или машина ощутимо «гуляет» — это подтверждает проблему с подвеской бака и амортизаторами, а не с электроникой или проводкой.

Косвенно на механические неполадки указывают и некоторые сервисные коды, которые фиксирует модуль в процессе обычной работы: ошибка перегрузки мотора при пуске нередко связана именно с механическим заклиниванием барабана — например, из-за попавшего в зазор между баком и барабаном обломка бойника. А регулярный отказ выходить на отжим при полной загрузке белья, при исправном датчике уровня воды и прессостате, часто указывает на разбалансировку барабана — тоже следствие изношенной подвески или сломанного ребра. Такая диагностика не заменяет визуальный осмотр, но помогает понять, в какую сторону копать, прежде чем разбирать корпус машины.

Важно: любые манипуляции с сервисным меню, включение автотеста и тем более работы внутри корпуса стиральной машины должны выполняться только при отключённом от сети аппарате (кроме собственно момента запуска теста) и с соблюдением правил электробезопасности — внутри модуля присутствуют цепи, гальванически связанные с сетью 220 В.

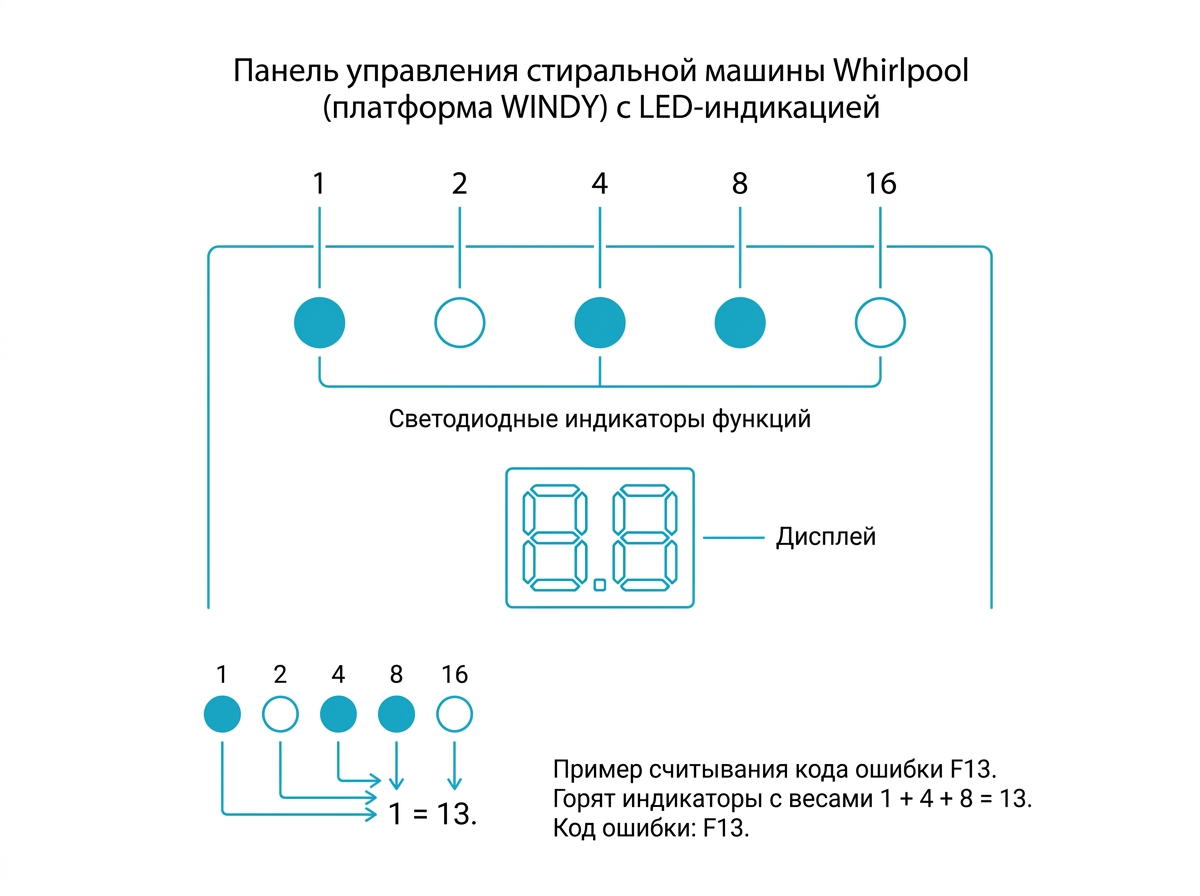

Индикаторы панели управления и их весовые коэффициенты (1-2-4-8-16): по комбинации светящихся светодиодов считывается код ошибки стиральной машины на платформе WINDY

Как определить нужный вариант детали

Самый надёжный способ подбора — снять старую деталь и сверить маркировку. У амортизаторов заводской код (например, 030340, 303587, SAR003ID) обычно выбит или наклеен на металлическом корпусе демпфера, у бойников — на внутренней стороне пластиковой лопасти. Эти коды совпадают с оригинальными сервисными номерами производителя и позволяют подобрать точный аналог независимо от бренда, под которым продавалась сама машина: Ariston, Indesit, Hotpoint и Stinol много лет выпускались на одних заводах и по значительной части моделей используют идентичные крепёжные узлы.

Если старой детали под рукой нет, ориентируйтесь на:

• точную модель и серийный номер стиральной машины — по ним проще всего свериться с каталогом;
• тип крепления амортизатора (пальцы, петли, диаметр посадочных втулок) — на глаз демпферы разных производителей выглядят похоже, но крепления могут не совпасть;
• количество бойников в барабане — как правило, 2 или 3 штуки, и они не всегда идентичны между собой в одной машине, поэтому лучше менять по образцу снятой детали;
• материал и производителя амортизатора — Suspa, Ansa, CIMA, SKL применяются как оригинальные и аналоговые решения на одних и тех же моделях, разница обычно в ресурсе и цене, а не в посадочных размерах.

Если точно не удаётся определить модель или код детали визуально, проще подобрать запчасть по вашей технике через каталог по модели.

Таблица подбора амортизаторов

Таблица подбора бойников барабана

Частые ошибки при подборе

• Ориентир только на бренд стиральной машины. Ariston, Hotpoint, Indesit и Stinol десятилетиями выпускались на общих производственных линиях, но конкретная модель может использовать амортизатор или бойник, применяемый и в технике других марок (Whirlpool, Bauknecht, Zanussi) — и наоборот, машины одного бренда разных годов выпуска могут требовать разные детали.
• Замена только одного амортизатора из пары. Если один демпфер выработал ресурс, второй, скорее всего, тоже близок к этому — рекомендуется менять оба сразу, иначе вибрация вернётся через короткое время.
• Подбор бойника «на глаз» по внешнему сходству. Разные артикулы бойников визуально почти не отличаются, но могут иметь разную высоту ребра, угол установки и тип крепления (защёлка или винт) — несовпадающая деталь либо не встанет, либо начнёт бить по баку.
• Игнорирование сопутствующих повреждений. Отломившийся бойник нередко повреждает манжету загрузочного люка, нагревательный элемент или сам барабан — при замене стоит осмотреть эти узлы, чтобы не пришлось разбирать машину повторно.
• Путаница между амортизатором и пружиной подвески. Это разные детали с разными признаками неисправности: пружина отвечает за вертикальное удержание бака и её разрыв заметен визуально, амортизатор — за гашение колебаний, и его износ определяется по отсутствию сопротивления при сжатии штока рукой.

Если нужной позиции нет в приведённых таблицах, полный перечень амортизаторов, бойников и другой фурнитуры для стиральных машин смотрите в разделе запчастей для стиральных машин.

Вопросы и ответы

Как понять, что стучит именно амортизатор, а не пружина или подшипник бака?

Отключите машину от сети, откройте заднюю или верхнюю крышку и покачайте бак руками. Если он легко и без сопротивления раскачивается из стороны в сторону — амортизатор не держит нагрузку. Если слышен металлический скрежет при вращении самого барабана (а не бака целиком) — вероятнее износ подшипников барабана, это отдельная неисправность.

Можно ли поставить амортизатор другого производителя, чем был установлен изначально?

Да, если совпадают посадочные размеры, тип крепления и заявленная совместимость с моделью машины. В таблице выше видно, что демпферы Ansa, CIMA и Suspa часто взаимозаменяемы на одних и тех же моделях Ariston, Indesit, Hotpoint — производитель здесь влияет в первую очередь на ресурс детали.

Сколько бойников нужно менять — один сломанный или все сразу?

Технически достаточно заменить сломанный бойник, остальные обычно изнашиваются позже. Но если барабану уже много лет и один бойник разрушился от естественного износа пластика, велика вероятность, что соседние тоже скоро потребуют замены — тогда логичнее заменить все за один визит в сервис.

Помогает ли сервисное меню точно определить, что нужно менять — амортизатор или бойник?

Автотест и коды ошибок дают лишь косвенные подсказки (удары на отжиме, ошибки перегрузки мотора при пуске), но окончательный диагноз ставится визуальным осмотром после разборки корпуса. Электроника лишь помогает сузить круг поиска и не тратить время на проверку заведомо исправных узлов. Все работы с корпусом и электронным модулем выполняйте только на обесточенной машине и с соблюдением правил электробезопасности.
