Сетевой фильтр стиральной машины: признаки пробоя и подбор

Сетевой фильтр стоит в стиральной машине сразу после шнура питания и первым принимает на себя все броски напряжения из сети. Он не влияет напрямую на стирку, но именно от его исправности зависит, включится ли машина вообще, не будет ли она «фонить» помехами на телевизор и роутер, и насколько безопасна проводка внутри корпуса. Разбираемся, когда деталь пора менять и как подобрать точный аналог.

• Когда нужна замена сетевого фильтра
• Признаки пробоя и неисправности
• Как определить нужный вариант фильтра
• Таблица подбора по реальным моделям
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна замена сетевого фильтра

Любая стиральная машина в процессе работы генерирует электрические помехи: они возникают при переключении контактов программатора, работе коллекторного мотора, срабатывании электромагнитных клапанов. Чтобы эти помехи не проникали обратно в питающую сеть и не мешали другой технике, производитель ставит на входе электросхемы небольшой узел — сетевой фильтр. Внешне он похож на крупный конденсатор в пластиковом или металлическом корпусе, но внутри — простая схема из катушек индуктивности и конденсаторов небольшой ёмкости.

Заменить фильтр приходится в трёх типичных ситуациях: машина перестала включаться совсем без видимой причины, при работе стиралки начинает «мигать» или шуметь другая электроника в доме (радио, роутер, старый телевизор), либо на корпусе фильтра видны следы подгорания, окисления или запах гари после стирки.

Признаки пробоя и неисправности

Пробой или обгорание контактов сетевого фильтра — довольно частая неисправность, особенно у машин старше 7–10 лет. Из-за окисления контактов внутри корпуса деталь начинает греться, а в тяжёлых случаях оплавляется сам пластик. Вот основные признаки, что дело именно в фильтре:

• машина не реагирует на кнопку включения, индикация не загорается, хотя розетка и вилка исправны;
• при включении стиральной машины срабатывает УЗО или автомат в щитке — это может говорить о пробое конденсаторов фильтра на корпус;
• на корпусе детали заметны потемнения, трещины, следы плавления пластика или характерный запах гари после снятия задней стенки;
• во время стирки заметны помехи на радиоприёмнике, старом телевизоре или временные сбои Wi-Fi роутера, расположенного рядом с машиной;
• машина то включается, то нет — характерный симптом «подгоревших», но ещё не полностью отгоревших контактов внутри фильтра.

Важно не путать сетевой фильтр с другой похожей деталью — искрогасящей RC-цепочкой. Она также гасит помехи, но устанавливается параллельно контактам датчика давления или электромагнитных клапанов, а не на входе питания. Симптомы её выхода из строя другие: чаще всего это залипание или подгорание контактов конкретного узла (клапана, прессостата), а не полный отказ включения машины.

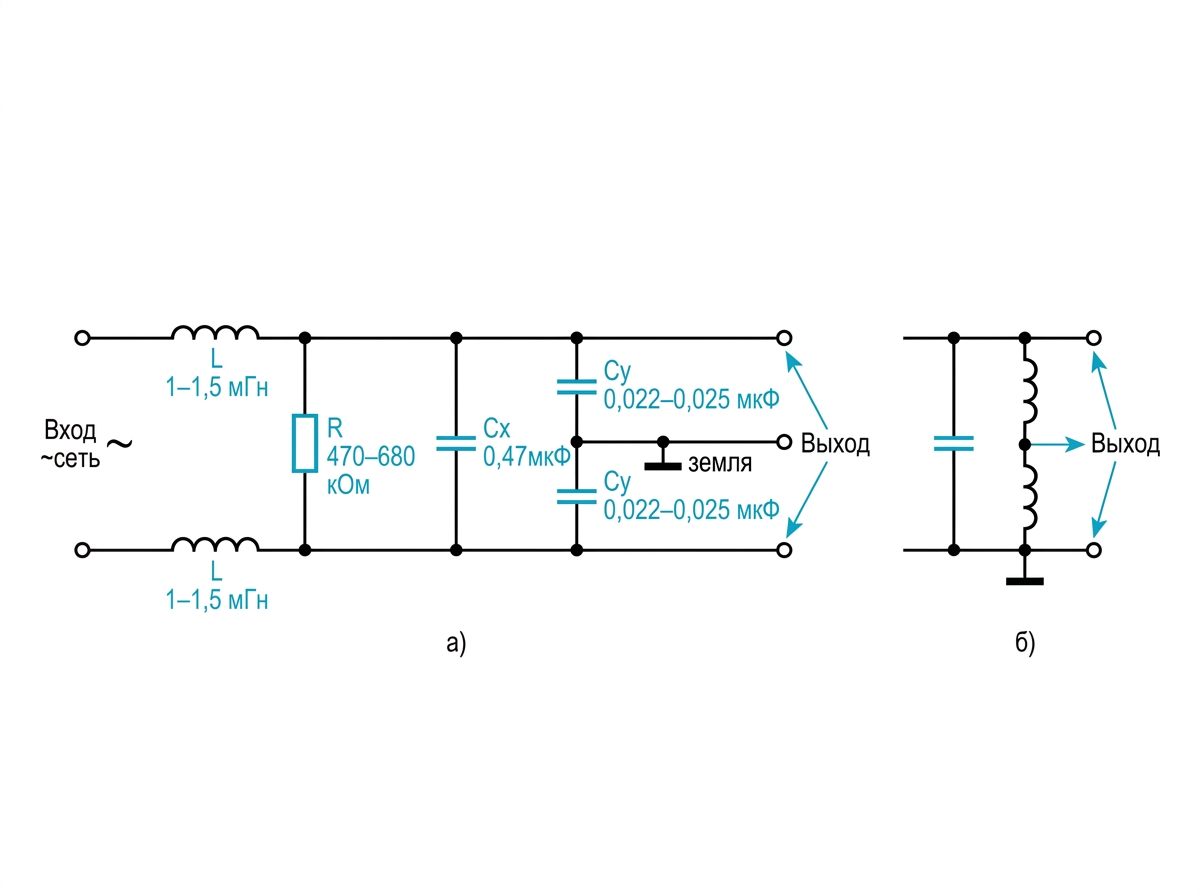

Что внутри сетевого фильтра стиральной машины: два дросселя, конденсаторы X и Y и разрядный резистор — по этим номиналам и подбирают замену.

Как определить нужный вариант фильтра

Прежде чем искать деталь, снимите заднюю или верхнюю крышку машины (в зависимости от модели) и найдите сам фильтр — он установлен сразу за вводом сетевого шнура, до кнопки включения и программатора. На корпусе или на приклеенной этикетке обычно нанесены артикул производителя и принципиальная схема фильтра. Ориентируйтесь на несколько параметров:

• Код производителя. Это самый надёжный способ подбора — цифровой артикул на этикетке (например, 481212118285) однозначно определяет деталь для конкретной линейки машин.
• Бренд и «родственные» марки. Многие концерны выпускают технику под разными торговыми марками на одной платформе: Whirlpool делится компонентами с Bauknecht, Ignis и IKEA, а Gorenje использует собственную уникальную линейку фильтров без кросс-совместимости с другими брендами.
• Число выводов и способ подключения. У фильтра может быть простая пара контактов «вход-выход» или дополнительные клеммы для подсветки индикатора либо сетевой кнопки — сверяйте разъёмы визуально.
• Способ крепления. Фильтры крепятся либо винтом к корпусу, либо клипсами-защёлками — форма посадочного места должна совпадать с оригиналом.

Если артикул на этикетке стёрт или отсутствует, ориентируйтесь на полный набор данных с шильдика самой стиральной машины (модель, серийный номер) — так проще подобрать точный аналог. Удобнее всего это сделать через подбор запчастей по модели вашей техники, где сразу отображаются совместимые позиции.

Таблица подбора по реальным моделям

Обратите внимание: два фильтра для техники группы Whirlpool отличаются кодами — 481212118285 и 481912118143. Это не опечатка и не дубли одной детали: разные серии машин Whirlpool/Ignis/Bauknecht комплектовались разными версиями фильтра, поэтому сверка по коду обязательна, даже если бренд совпадает.

Частые ошибки при подборе

Даже опытные мастера иногда ошибаются при заказе этой, казалось бы, простой детали. Вот на что стоит обратить внимание заранее.

• Подбор «по бренду» без сверки кода. Одна и та же марка стиральной машины за годы выпуска могла комплектоваться разными версиями фильтра — с разной схемой и числом выводов. Ориентир только на «Whirlpool» или «Indesit» без артикула — прямой путь к возврату детали.
• Путаница с искрогасящей RC-цепочкой. Это разные узлы с разным назначением и расположением: перепутав их, вы не устраните симптом.
• Списывание вибрации и гула на «фильтр». Стук и раскачивание бака при отжиме, глухие удары корпусом о стенки — это почти всегда не электрическая, а механическая неисправность, связанная с износом гасителей колебаний. Прежде чем менять электронику, проверьте амортизаторы, например амортизатор для AEG, Bosch, Siemens и родственных марок или амортизатор для Ariston, Indesit, Whirlpool — их состояние легко оценить визуально, вынув и сжав деталь рукой.
• Работа с деталью без отключения от сети. Внутри фильтра стоят конденсаторы, которые способны сохранять заряд даже после выключения машины из розетки. Перед снятием детали обязательно обесточьте технику и дайте время на саморазряд конденсаторов, а лучше — замкните их выводы изолированным инструментом.
• Установка «переходника» вместо фильтра. Временная схема без фильтра (прямое подключение проводов питания) убирает защиту от помех и повышает риск некорректной работы электроники машины — использовать такое решение постоянно нельзя.

Работы с электрической частью стиральной машины требуют осторожности: перед любой разборкой обязательно отключите машину от сети, не прикасайтесь к контактам вилки и клеммам фильтра сразу после выключения питания и, если нет уверенности в своих навыках, доверьте диагностику и замену специалисту.

Вопросы и ответы

Можно ли просто снять неисправный фильтр и подключить провода напрямую?

Технически машина будет работать и без фильтра, но пропадёт защита от электрических помех и часть защиты от импульсных скачков напряжения. Такое решение допустимо только как кратковременная мера до установки новой детали, а не как постоянная замена.

Почему стиральная машина выбивает УЗО при включении в сеть?

Одна из частых причин — пробой конденсаторов внутри сетевого фильтра на корпус машины, из-за чего возникает утечка тока. Стоит также проверить исправность самого УЗО и целостность изоляции сетевого шнура, прежде чем менять деталь.

Как проверить фильтр без специального оборудования?

Внешний осмотр покажет подгорание, трещины или запах гари. Более точно исправность можно оценить мультиметром, измерив сопротивление между входными и выходными контактами и убедившись в отсутствии короткого замыкания или обрыва — но эту проверку нужно проводить только на полностью обесточенной и разряженной детали.

Где именно искать сетевой фильтр внутри машины?

В большинстве моделей он установлен сразу за местом входа сетевого шнура в корпус, до кнопки включения питания и программатора — обычно под задней или верхней крышкой рядом с сетевым разъёмом. Полный ассортимент похожих запчастей для стиральных машин собран в разделе каталога.
