Щётки электродвигателя стиральной машины: подбор по размеру

Если стиральная машина при включении программы отжима или стирки только гудит, но барабан не вращается, либо мотор время от времени искрит и появляется характерный запах гари — с высокой вероятностью выработали свой ресурс графитовые щётки электродвигателя. Это расходная деталь коллекторного мотора: рабочий материал щётки постепенно стирается о коллектор ротора, и когда его остаётся слишком мало, контакт пропадает, а вместе с ним и вращение. Подбор новой пары щёток кажется мелочью, но именно неверный размер чаще всего становится причиной повторного визита мастера — деталь либо физически не влезает в щёткодержатель, либо не обеспечивает нужного прижима к коллектору.

В этом справочнике разберём, как правильно определить нужный типоразмер, приведём таблицу подбора по реальным позициям каталога и расскажем, какие ошибки допускают чаще всего при замене этой детали.

• Когда нужна замена щёток
• Как определить нужный размер
• Таблица подбора щёток по размеру
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна замена щёток

Щётки применяются только в коллекторных двигателях — это моторы, у которых напряжение на обмотки ротора подаётся через медный коллектор и прижатые к нему графитовые контакты. Именно такие моторы стоят в большинстве машин с ремённым приводом барабана. Асинхронные моторы и моторы прямого привода щёток не имеют — в них замена этой детали не требуется в принципе.

Признаки того, что дело именно в щётках:

• мотор гудит на всех оборотах, но барабан не крутится ни в одну из программ;
• слышен потрескивающий или искрящий звук из-под мотора, особенно на старте вращения;
• ощущается запах горелого графита, усиливающийся к концу стирки;
• вращение то есть, то пропадает — контакт с коллектором «плавает».

Проверить щётки можно только визуально, сняв щёткодержатели с корпуса мотора: тестер часто показывает исправную цепь даже на детали, у которой рабочая часть стёрлась до критического уровня. У новой щётки вылет рабочего материала обычно составляет около 20–30 мм в зависимости от типа; если он сократился до 5–7 мм — деталь однозначно требует замены, причём меняют обе щётки сразу, даже если одна из них выглядит чуть менее изношенной.

Важно: любые работы с электродвигателем стиральной машины выполняются только при полностью отключённом от сети шнуре питания. Не прикасайтесь к контактам вилки сразу после выключения из розетки — на элементах фильтра подавления помех может оставаться заряд.

Как определить нужный размер

Щётки электродвигателя маркируются тремя размерами в миллиметрах — ширина × высота × длина (в некоторых источниках порядок указывается как ширина × толщина × длина рабочей части). Именно по этой формуле подбираются практически все позиции в каталоге: например, «5x13,5x32 мм» или «5x13,6x40 мм».

Есть три надёжных способа определить нужный типоразмер:

1. Снять старую щётку и измерить штангенциркулем. Самый точный способ. Замеряют ширину гильзы, её высоту (толщину) и общую длину щётки вместе с держателем контактного тросика. Если рабочая часть сильно стёрлась, ориентируйтесь на размеры новой детали, а не на остаток старой — они указаны на упаковке или в описании товара.
2. Посмотреть маркировку на самой щётке или коллекторе. Многие производители штампуют на корпусе щётки или на этикетке заводской код детали — например, 481236248004 или 481931088529. По такому коду проще всего найти точный аналог, поскольку один и тот же код может закрывать несколько похожих размеров разных брендов.
3. Определить размер по марке и модели техники. Если старая деталь утрачена или сильно повреждена, можно ориентироваться на список совместимости — один и тот же типоразмер щёток нередко подходит к моторам сразу нескольких производителей техники, поскольку многие бренды используют однотипные коллекторные моторы одних и тех же заводов-изготовителей.

Отдельно обращайте внимание на формулировку «в сборе» — это означает, что щётка продаётся вместе с пластиковым держателем, пружиной и контактным тросиком в готовом виде, и такую деталь достаточно вставить на место старого узла без дополнительной сборки. Если в названии этой пометки нет, скорее всего речь о паре сменных графитовых брусков под существующий держатель.

Если вы не уверены в размере и хотите исключить ошибку — проще всего подобрать запчасти по модели вашей техники: система покажет именно те щётки, которые ставились на конкретный мотор.

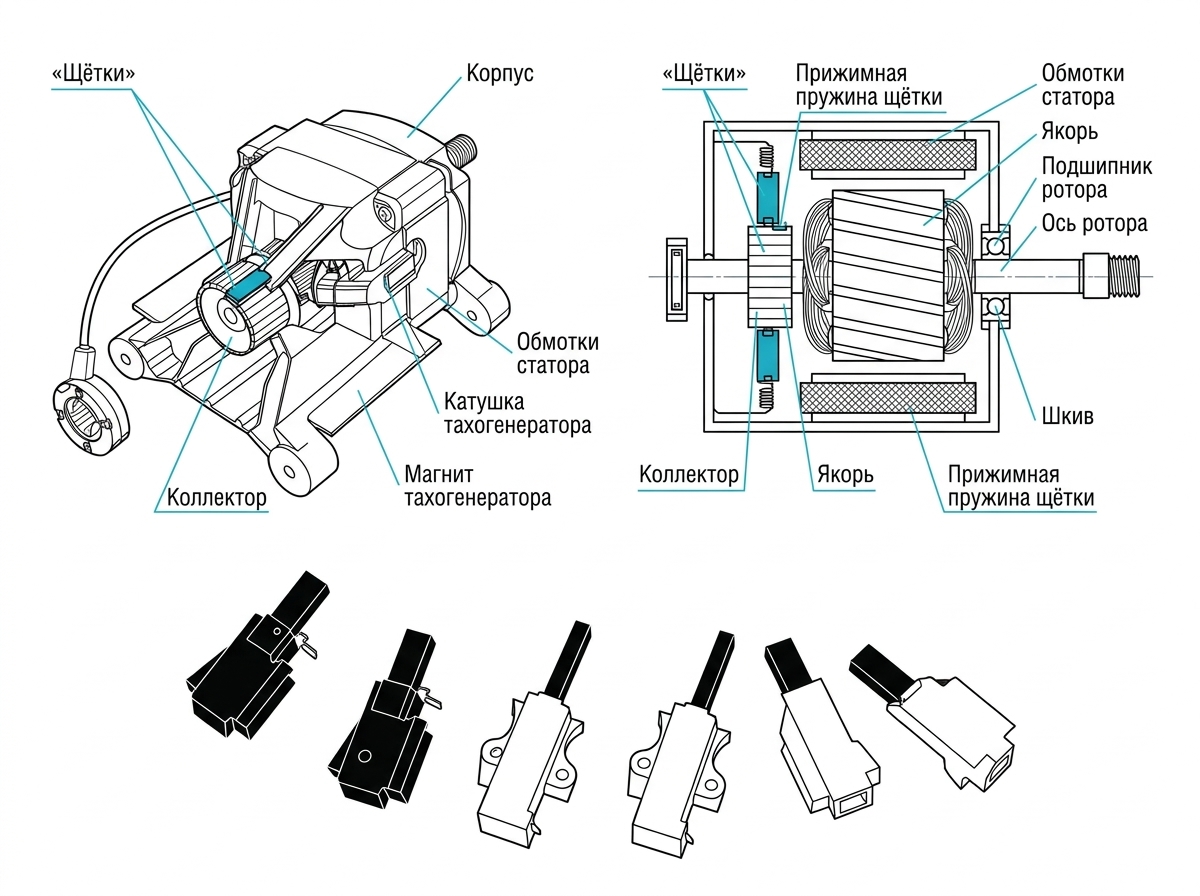

Где в моторе стиральной машины стоят щётки: угольный брусок в держателе прижимается пружиной к коллектору якоря. У новой щётки рабочая часть выступает на 20–30 мм; если осталось 5–7 мм — менять, и сразу обе.

Таблица подбора щёток по размеру

Ниже — сводная таблица по актуальным типоразмерам щёток электродвигателя стиральных машин с указанием ключевых параметров из названия и совместимости по брендам.

Обратите внимание, что размеры «5×13,5×32» и «5×12,5×32» встречаются у разных производителей запчастей и подходят к моторам сразу нескольких марок техники — при выборе ориентируйтесь не только на цифры, но и на то, входит ли ваш бренд в список совместимости конкретной позиции. Полный перечень доступных вариантов — в разделе запчастей для стиральных машин.

Частые ошибки при подборе

Даже при точных замерах старой детали подбор щёток иногда даёт промах. Вот на что стоит обратить особое внимание:

• Путают порядок размеров. Ширина и высота (толщина) щётки легко перепутываются местами при измерении — деталь с переставленными параметрами физически не влезет в держатель или будет люфтить, не обеспечивая прижима к коллектору.
• Меряют размер по сильно стёршейся щётке. Длина рабочей части у изношенной детали уже не соответствует заводскому номиналу — ориентироваться нужно на исходную длину, а не на остаток.
• Берут щётки «россыпью» вместо комплекта в сборе — или наоборот. Если исходный узел предполагает интегрированный держатель с пружиной и тросиком, отдельные графитовые бруски без держателя просто не установить на штатное место.
• Меняют только одну щётку. Вторая, даже с виду не такая стёртая, отработала тот же ресурс — новая пара быстро выявит разницу в прижиме и вызовет повторное искрение и перегрев коллектора.
• Ставят щётки без последующей притирки. Новый графитовый брусок изначально имеет плоский контакт, а не форму, соответствующую цилиндру коллектора. Без притирки контакт неполный, отсюда искрение и ускоренный износ уже новой детали.
• Ориентируются только на бренд стиральной машины, игнорируя фактический размер. Разные модели одного бренда могут комплектоваться разными моторами — надёжнее всего измерить деталь физически или свериться с кодом на щётке.

Если сомневаетесь в выборе, удобнее заранее свериться со схожими позициями — например, узнаваемые щётки под Bosch и Siemens собраны в размере 5×12,4×36 мм, а под линейку Electrolux и Bauknecht — в комплекте 5×13,5×32 мм в сборе.

Вопросы и ответы

Можно ли поставить щётки чуть большего размера, если точного аналога нет?

Нет, размер должен совпадать максимально точно. Щётка большей высоты или ширины не войдёт в штатный держатель без деформации, а увеличенная длина приведёт к избыточному давлению на коллектор и его ускоренному износу. Лучше подобрать точный аналог по коду детали или по марке техники.

Нужно ли притирать новые щётки после установки?

Да, это обязательный этап. Новая щётка имеет плоскую рабочую поверхность, а коллектор ротора — цилиндрическую форму, поэтому после установки нужна притирка, чтобы контактная поверхность щётки полностью совпала с профилем коллектора. Без этого возможны искрение и локальный перегрев ламелей.

Как понять, что щётки нужно менять, если тестер показывает исправную цепь?

Прозвонка тестером не показывает степень износа рабочего материала — контакт может сохраняться даже при критически коротких щётках. Проверять состояние нужно визуально: снять щёткодержатели с мотора и оценить длину оставшейся графитовой части. Если она укоротилась до 5–7 мм — деталь пора менять.

Обязательно ли менять обе щётки сразу?

Да. Обе щётки работают в одинаковом режиме и вырабатывают ресурс практически синхронно. Если заменить только одну, вторая изношенная щётка вскоре обеспечит недостаточный прижим, и мотор снова начнёт искрить или перестанет вращаться — придётся повторно разбирать узел.
