Стиральная машина с сушкой не сушит белье: диагностика AEG/Electrolux

Постирали вещи, запустили сушку, а через два часа достали из барабана всё такое же влажное белье — знакомая ситуация для владельцев стирально-сушильных машин AEG, Electrolux и Zanussi. Машина честно отработала цикл, погудела, покрутила барабан, но результата нет. Разбираться самому неприятно: непонятно, где искать неисправность — в отдельном модуле сушки, в нагревательном элементе или в датчиках, которые просто «врут» электронике. Разложим по полочкам, что чаще всего ломается и как это проверить без похода в сервис.

• Почему стиральная машина не сушит белье
• Неисправность модуля сушки
• Обрыв или пробой ТЭН сушки
• Датчики температуры и влажности
• Реле коммутации и контактные группы
• Потеря связи между модулями
• Таблица: симптом → причина → запчасть
• Безопасность при диагностике
• Вопросы и ответы

Почему стиральная машина не сушит белье

В моделях AEG, Electrolux и Zanussi с функцией сушки (маркировка WD — Washing Dryer) за процесс сушки отвечает не основной электронный модуль, а отдельная плата — модуль сушки. Он получает питание и команды от главного модуля, но самостоятельно управляет вентилятором, двумя ТЭНами сушки и считывает показания датчиков температуры и влажности. Из-за такой конструкции причины отказа сушки делятся на несколько групп, и разбираться нужно последовательно — от самых частых к редким.

1. Неисправность самого модуля сушки — отказ реле, обрыв дорожки, выход из строя микроконтроллера.
2. Обрыв или межвитковое замыкание ТЭН сушки (обычно их два).
3. Выход из строя датчика температуры или влажности, либо обрыв в их цепях.
4. Залипание или подгорание контактов реле переключения режимов «стирка/сушка».
5. Потеря связи между основным модулем и модулем сушки по последовательному интерфейсу.
6. Забитый воздуховод, засорившийся фильтр или неисправный вентилятор — механическая причина, которую стоит проверить в первую очередь, прежде чем лезть в электронику.

Прежде чем разбирать машину, стоит исключить банальность: забитый ворсовый фильтр сушки и загрязненный теплообменник (конденсатор) резко снижают эффективность сушки, и машина может решить, что цикл завершен раньше времени, либо просто не досушить белье за отведенное время. Только после чистки фильтров и конденсатора имеет смысл переходить к диагностике электрики.

Неисправность модуля сушки

Модуль сушки — это отдельная плата с микроконтроллером, которая коммутирует питание вентилятора, двух ТЭНов сушки и ТЭН нагрева воды через набор реле. Питание 5 В и 12 В на неё приходит с основного модуля, сетевое напряжение — тоже транзитом через силовые контакты. Если модуль отказывает, машина обычно даже не пытается запустить сушку, либо прерывает программу с выводом кода ошибки на дисплей.

Как проверить своими руками:

• Осмотрите плату на предмет вздутых конденсаторов, следов подгара возле силовых реле, темных дорожек — визуальный дефект часто виден невооруженным глазом.
• Проверьте омметром обмотки реле RL1–RL4 на отсутствие обрыва (сопротивление обмотки реле обычно в пределах сотен ом).
• Прозвоните силовые контактные группы реле в разомкнутом и замкнутом состоянии — «залипшие» или подгоревшие контакты не дают полного контакта, сопротивление на замкнутых контактах должно быть близко к нулю.
• Проверьте целостность предохранителей и токоограничительных резисторов в цепи сетевого питания платы.
• Если есть доступ к сервисному меню, запустите тест приводов — машина должна поочередно включать вентилятор и оба ТЭНа сушки.

Если плата явно повреждена (прогар, обрыв дорожки, вздутые электролиты, не восстанавливается прошивка) — целиком менять модуль сушки надежнее, чем перепаивать отдельные компоненты, особенно если нет осциллографа и опыта работы с SMD-элементами.

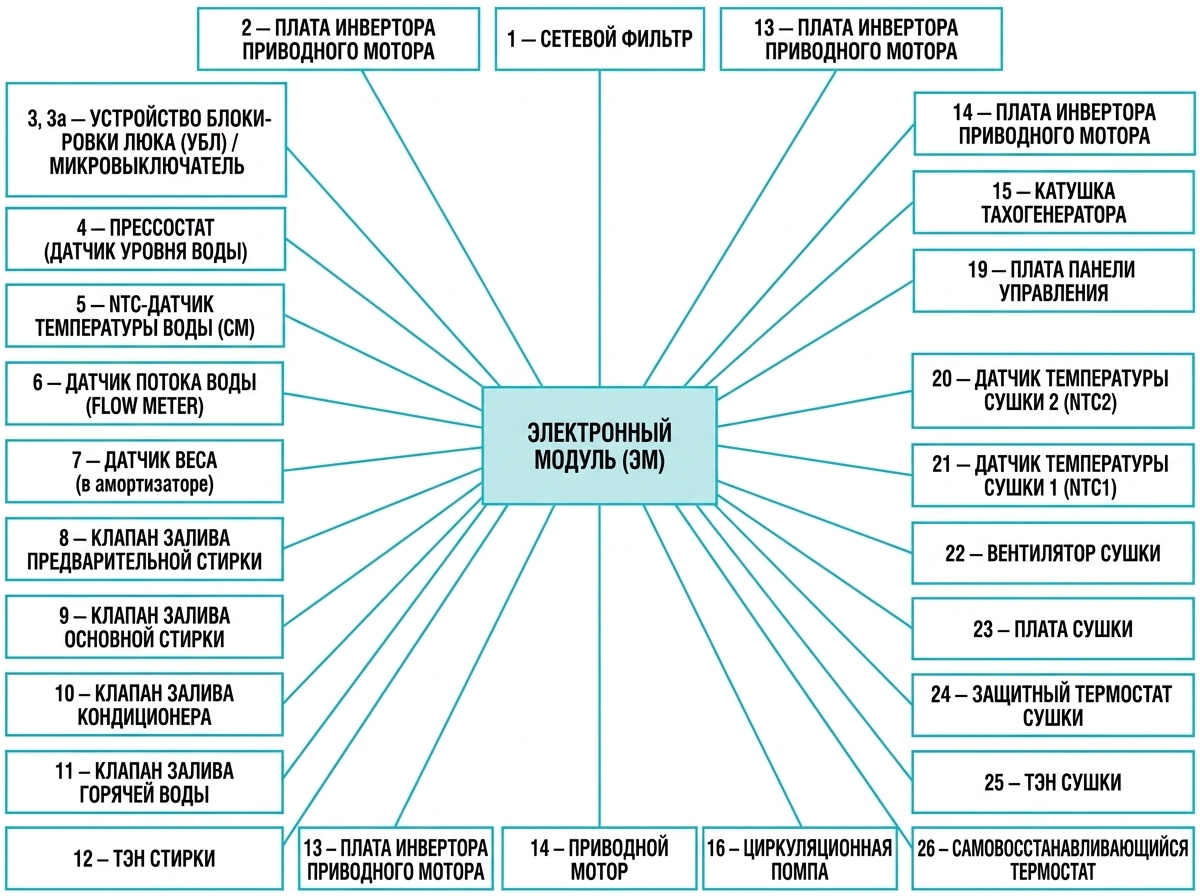

Схема соединений электронного модуля стирально-сушильной машины AEG/Electrolux: датчики, УБЛ, клапаны и элементы сушки подключены к одной плате — отказ любого узла блокирует сушку

Обрыв или пробой ТЭН сушки

В блоке сушки обычно установлены два нагревательных элемента, которые модуль включает через отдельные реле. Если один из ТЭНов сгорел (обрыв нити), машина недодает мощность нагрева, время сушки растягивается, либо цикл прерывается с ошибкой. Полный обрыв обоих ТЭНов или их цепи питания приводит к тому, что воздух в барабан гонится холодный, и белье просто обдувается без какого-либо эффекта нагрева.

Как проверить своими руками:

• Обесточьте машину, отключите её от сети — это обязательное условие любой проверки электрики.
• Найдите ТЭН сушки (обычно расположен в воздуховоде рядом с вентилятором сушки) и отсоедините от него провода.
• Прозвоните нагревательный элемент мультиметром в режиме измерения сопротивления — рабочий ТЭН показывает конкретное значение сопротивления (десятки-сотни ом в зависимости от мощности), бесконечность на экране означает обрыв нити.
• Проверьте на корпус ТЭН — сопротивление между выводом и корпусом должно быть очень большим (в идеале — бесконечность), иначе есть пробой изоляции на массу, что опасно и требует немедленной замены.
• Проверьте термостат (термопредохранитель), стоящий в цепи ТЭН — он может сработать и разорвать цепь без видимых повреждений самого нагревателя, если случился перегрев из-за забитого фильтра.

При обрыве нити накала ТЭН не восстанавливается — элемент подлежит замене на аналогичный по мощности и посадочным размерам.

Датчики температуры и влажности

Модуль сушки принимает сигналы с датчика температуры (обычно термистор NTC) и датчика влажности воздуха в воздуховоде. По их показаниям контроллер решает, когда белье высохло и пора завершать цикл. Если датчик неисправен или его цепь обрывается, машина может завершать сушку слишком рано (белье остается влажным), слишком поздно (пересушивает и мнет ткань), либо выдавать ошибку и останавливать программу.

Как проверить своими руками:

• Отключите машину от сети, найдите разъем датчиков на плате модуля сушки.
• Прозвоните целостность проводки от датчика до платы — не должно быть обрывов и коротких замыканий в жгуте.
• Проверьте сопротивление термистора мультиметром: у большинства NTC-датчиков сопротивление заметно меняется при нагреве (можно аккуратно прогреть датчик фена или в руках) — если сопротивление вообще не реагирует на температуру или показывает бесконечность/ноль, датчик неисправен.
• Датчик влажности сложнее проверить без специального оборудования — часто проще временно заменить его на заведомо исправный или обратиться к сервисному тесту машины, если он доступен.

Если ошибка датчика периодически появляется и пропадает, часто причина не в самом элементе, а в окислившемся или плохо обжатом контакте разъема — стоит проверить это перед заказом новой детали.

Реле коммутации и контактные группы

Отдельная частая причина — реле переключения режимов, которое коммутирует питание между ТЭН нагрева воды (режим стирки) и цепями сушки (вентилятор, ТЭН сушки). Если контактная группа этого реле подгорела или залипла в одном положении, машина либо не может включить сушку вообще, либо, наоборот, не может нормально стирать — потому что реле физически не переключается между двумя силовыми цепями.

Как проверить своими руками:

• На обесточенной машине снимите модуль сушки и осмотрите силовые контакты реле переключения — характерный признак неисправности — черные точки подгара или следы плавления пластика корпуса реле.
• Прозвоните обмотку реле на обрыв мультиметром.
• Проверьте, срабатывает ли реле при подаче напряжения питания на обмотку (можно услышать характерный щелчок).
• Если реле щелкает, но не переключает силовую нагрузку — контакты выгорели изнутри, реле не восстанавливается и меняется целиком (обычно вместе с платой, так как реле распаяны на модуле).

Потеря связи между модулями

Основной модуль и модуль сушки обмениваются данными по последовательному интерфейсу. Если связь пропадает — из-за плохого контакта в разъемах, обрыва в шлейфе или сбоя микроконтроллера на одной из плат — машина увидит, что модуль сушки не отвечает, заблокирует программу и выведет код ошибки.

Как проверить своими руками:

• Отключите машину от сети и внимательно осмотрите разъемы, соединяющие основной модуль с платой сушки — на них не должно быть следов окисления, оплавления или ослабленного прижима контактов.
• Отсоедините и заново подсоедините шлейф несколько раз — иногда простое обновление контакта решает проблему.
• Если после переподключения ошибка повторяется, а сами модули визуально исправны, причина может быть в программном сбое одного из микроконтроллеров — помогает полное обесточивание машины на 10–15 минут с последующим включением.
• Если ошибка связи повторяется стабильно и после сброса — вероятен аппаратный дефект одной из плат, требуется более глубокая диагностика или замена модуля.

Таблица: симптом → вероятная причина → запчасть

Точную модель нужной детали проще определить, если знать индекс своей стиральной машины — подобрать запчасти по модели вашей техники можно в соответствующем разделе каталога.

Безопасность при диагностике

Модуль сушки, ТЭН и все связанные с ними цепи работают от сетевого напряжения 220 В, поэтому любая диагностика и тем более замена деталей должна проводиться только при полностью обесточенной машине — вилка вынута из розетки, а не просто выключена кнопка на панели. Перед началом работ подождите несколько минут, чтобы разрядились конденсаторы в электронных модулях. Не прикасайтесь к токоведущим частям и разъемам под напряжением, не проверяйте цепи мультиметром на включенной в сеть машине. Если вы не уверены в своих навыках работы с электрикой бытовой техники, доверьте диагностику и ремонт квалифицированному специалисту — неправильное вмешательство может привести не только к повторной поломке, но и к поражению электрическим током или пожару.

Вопросы и ответы

Можно ли определить неисправность модуля сушки без специального оборудования?

Частично да — визуальный осмотр на подгар и вздутые элементы, прозвонка обмоток реле и силовых контактов мультиметром доступны в домашних условиях. Но полная диагностика микроконтроллера и его цепей питания требует осциллографа и опыта, поэтому при неявных признаках отказа платы лучше обратиться к специалисту.

Стоит ли менять оба ТЭН сушки, если сгорел только один?

Технически можно заменить только неисправный элемент, но если машина эксплуатировалась долго и оба ТЭН одного возраста, второй нагреватель может отказать в ближайшее время по той же причине (естественный износ нити). Решение зависит от возраста техники и бюджета ремонта.

Почему стирка работает нормально, а сушка не включается вообще?

Чаще всего это указывает на проблему именно в модуле сушки или в цепи связи между основным модулем и платой сушки — реле переключения режимов застряло в положении «стирка», либо модуль сушки не получает команду на запуск. Стирка при этом продолжает работать нормально, потому что её цепи независимы от узла сушки.

После чистки фильтра сушка стала работать лучше, но не полностью решило проблему — что делать?

Если после чистки ворсового фильтра и конденсатора время сушки сократилось, но белье все равно остается влажным, переходите к проверке ТЭН и датчиков — забитый фильтр мог маскировать частичный отказ нагревателя или заниженные показания датчика температуры.
