Candy с NFC: диагностика со смартфона, топ-5 поломок стиралок
Стиральные машины Candy одними из первых на массовом рынке получили NFC-модуль на электронном блоке управления — технологию, которая позволяет считывать диагностическую информацию смартфоном без разборки корпуса. Для владельца это выглядит как красивая опция в приложении, а для мастера — как удобный инструмент, который экономит время на поиске неисправности. В этой статье разберём, как устроена электроника таких машин, зачем нужен NFC-модуль на практике и какие узлы выходят из строя чаще всего.
- Устройство и особенности бренда
- Как работает диагностика через NFC
- Топ-5 типовых неисправностей
- Советы по продлению срока службы
- Вопросы и ответы
Устройство и особенности бренда
В бюджетных моделях Candy, например в линейке CS41051D1, применяется электронный модуль с заводским кодом 41045052 (и его совместимая версия 41045053). Особенность этого блока в том, что на одной плате объединены сразу два микроконтроллера. Один — старший, отвечает за общее управление машиной: обмотками мотора, клапанами залива, сливной помпой, нагревательным элементом и устройством блокировки люка. Второй — младший — обслуживает панель управления: светодиодную индикацию, звуковой сигнал и энкодер выбора программ. Оба контроллера обмениваются данными между собой по последовательной шине, а функциональные кнопки вынесены на отдельную плату и подключены гибким шлейфом.
Питание модуля формирует импульсный источник на специализированном ШИМ-контроллере, а для управления силовыми узлами используются симисторы и реле: отдельно на мотор, блокировку люка, помпу и по одному симистору на каждый клапан залива воды (для отделения предварительной и основной стирки). Такая архитектура типична для современной бытовой техники Candy — она достаточно ремонтопригодна, потому что большинство силовых элементов и датчиков можно продиагностировать по отдельности, не снимая весь модуль.
Как работает диагностика через NFC
Отдельный интерес представляет NFC-блок — небольшая плата с приёмопередатчиком и рамочной антенной, подключённая к основному модулю через пару соединителей. Она обменивается данными с главным контроллером по интерфейсу I2C и позволяет считать сервисную информацию смартфоном через фирменное приложение, поддерживающее NFC-считывание, — достаточно приложить телефон к панели управления машины в районе антенны.
На практике это выглядит так: приложение получает от машины журнал последних ошибок, счётчики циклов, а иногда и параметры последних запущенных программ — без необходимости лезть в сервисное меню кнопками или разбирать корпус. Для мастера это полезно на этапе первичной диагностики: NFC-считывание позволяет быстро понять, с каким узлом связана жалоба клиента, ещё до вскрытия машины, и сориентироваться, какая запчасть может понадобиться для ремонта.
Важно понимать: NFC-модуль — это канал считывания диагностической информации, а не замена полноценной проверке мультиметром. Коды ошибок и история срабатываний подскажут направление поиска, но окончательный вывод о неисправном узле (симисторе, датчике, обмотке мотора) делается только после физической проверки компонентов на плате и в проводке машины.

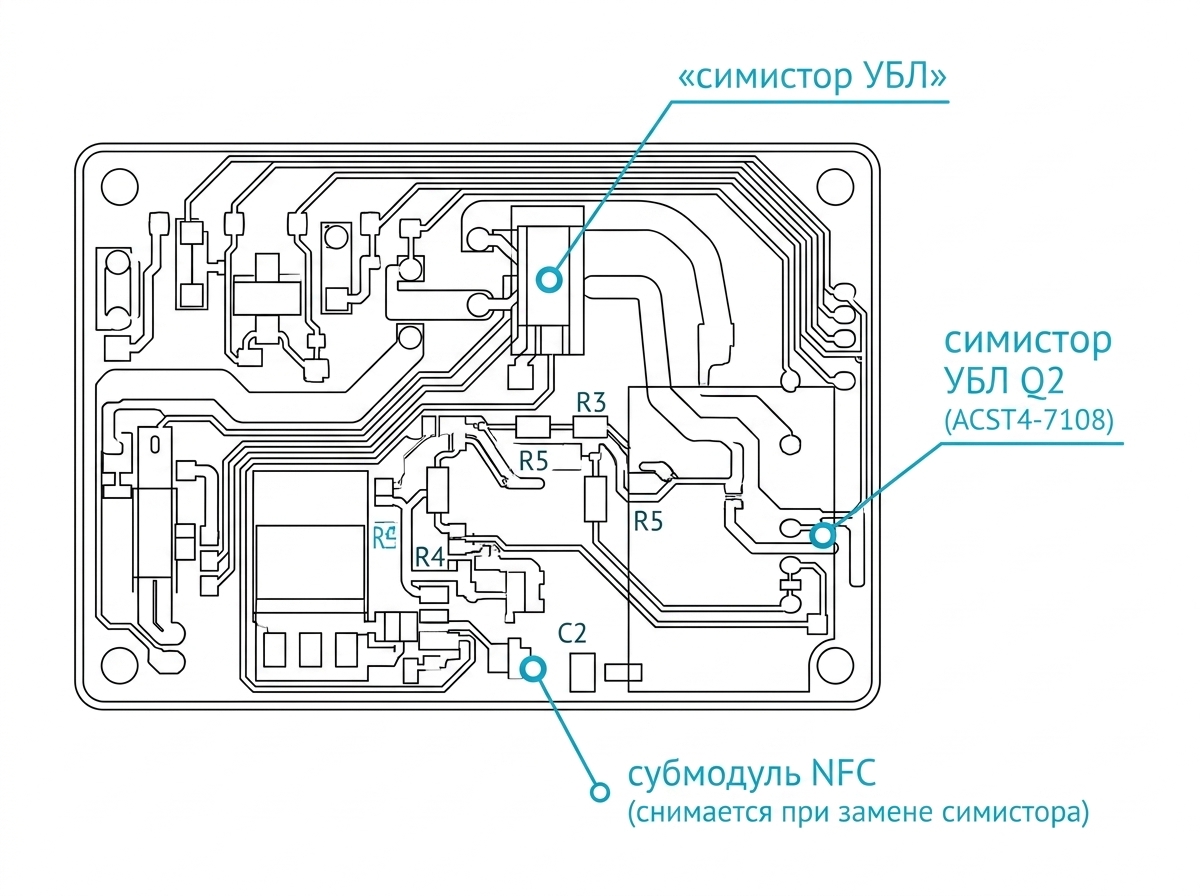

Электронный модуль стиральной машины Candy: симистор блокировки люка (УБЛ) расположен под съёмным субмодулем NFC — типовое место отказа
Топ-5 типовых неисправностей
Ниже — неисправности, которые встречаются в машинах Candy с этим типом модуля чаще всего, если ориентироваться на практику ремонта подобной электроники.
1. Машина не набирает воду или набирает её постоянно
Симптом: нет заполнения бака, либо клапан заливает воду без остановки, независимо от выбранной программы.
Причина: чаще всего проблема в цепи управления клапанами залива — выходит из строя симистор, управляющий соответствующим клапаном (отдельно для предварительной и для основной стирки), либо сам электромагнитный клапан теряет герметичность. Реже — неисправен датчик уровня воды (прессостат), который передаёт в контроллер сигнал переменной частоты, зависящий от уровня воды в баке.
Что менять: клапан залива воды в сборе или отдельно симистор на плате модуля; при некорректных показаниях уровня — прессостат.
2. Машина не греет воду
Симптом: стирка идёт, но вода на ощупь холодная, программа завершается быстрее обычного, показатели энергопотребления ниже нормы.
Причина: обрыв или перегорание нагревательного элемента (ТЭНа), либо неисправность реле управления ТЭНом на модуле, либо обрыв в цепи контроля срабатывания силовой контактной группы этого реле.
Что менять: ТЭН стиральной машины; при исправном нагревателе — реле на плате модуля или элементы его цепи управления.
3. Барабан не крутится или крутится с перебоями
Симптом: отсутствует вращение барабана при стирке или отжиме, машина «зависает» на определённом этапе программы, слышен посторонний звук от мотора.
Причина: чаще всего это симистор управления приводным мотором на плате модуля, реже — реле переключения направления вращения (реверса) или реле переключения оборотов, обеспечивающее коммутацию обмотки статора между низкими и высокими оборотами при отжиме. Также встречается неисправность тахогенератора, который передаёт контроллеру сигнал о фактической скорости вращения мотора — без этого сигнала блок управления не может корректно регулировать обороты и уходит в защитную остановку.
Что менять: симистор или реле на модуле управления; тахогенератор или щётки коллекторного мотора при соответствующей диагностике.
4. Машина не блокирует люк или не запускает программу
Симптом: на панели горит ошибка, связанная с блокировкой люка, машина не переходит к стирке, при этом дверца физически закрыта.
Причина: неисправно устройство блокировки люка (УБЛ) — либо сам термоэлемент внутри УБЛ, либо симистор на модуле, который управляет этим узлом, либо силовая контактная группа, которая должна замыкаться после срабатывания блокировки. Контроллер отдельно проверяет и сигнал от симистора, и факт появления напряжения на выходе контактной группы, поэтому при обрыве в любой из этих цепей машина корректно фиксирует ошибку и не запускает стирку — это защитная логика, а не случайный сбой.
Что менять: устройство блокировки люка в сборе; в редких случаях — только элементы цепи управления на плате.
5. Машина не сливает воду или сливает с перебоями
Симптом: после стирки в баке остаётся вода, ошибка слива, посторонний шум или отсутствие звука работы помпы.
Причина: износ или заклинивание сливной помпы, засор сливного тракта (фильтра, патрубков), реже — неисправность симистора, управляющего помпой, на плате модуля.
Что менять: сливную помпу в сборе с крыльчаткой; при исправной помпе — соответствующий симистор на модуле.
Стоит подчеркнуть: даже если NFC-диагностика или коды на дисплее указывают на конкретный узел, окончательное решение о замене принимается после прозвонки цепей и визуального осмотра — перегоревшие дорожки, следы окисления на контактах и вздутые конденсаторы источника питания часто маскируются под «программную» ошибку.
Советы по продлению срока службы
- Не игнорируйте мелкие протечки. Плата модуля расположена компактно, и попадание влаги на неё — одна из самых частых причин выхода из строя силовых элементов и цепей контроля. Проверяйте состояние манжеты люка и патрубков хотя бы раз в несколько месяцев.
- Следите за качеством сетевого питания. Скачки напряжения бьют прежде всего по источнику питания модуля и симисторам — если в доме нестабильная сеть, стоит рассмотреть защитное реле напряжения для крупной бытовой техники.
- Очищайте фильтр сливного насоса регулярно. Забитый фильтр — самая частая причина повышенной нагрузки на помпу и её ускоренного износа.
- Используйте средства от накипи. Известковый налёт на ТЭНе увеличивает время нагрева и нагрузку на реле управления, сокращая срок его службы.
- Не перегружайте барабан. Постоянные перегрузки увеличивают нагрузку на мотор, подшипники и цепи управления симисторами на модуле.
- Периодически проверяйте показания через NFC-приложение. Если оно доступно на вашей модели, история ошибок поможет заметить зарождающуюся проблему до того, как она приведёт к полной остановке машины.
Помните: любые работы с электронным модулем, проводкой и нагревательным элементом стиральной машины связаны с риском поражения электрическим током. Перед вскрытием корпуса и любой диагностикой обязательно отключите машину от электросети и перекройте подачу воды — самостоятельный ремонт без соответствующих навыков и обесточивания техники может быть опасен для жизни.
Если вы не уверены, какая именно запчасть подошла бы к вашей модели, подберите запчасти по модели вашей техники — это поможет избежать ошибки при заказе.
Вопросы и ответы
Работает ли NFC-диагностика на всех моделях Candy?
Нет, функция доступна только на моделях с соответствующим электронным модулем и антенной NFC на панели управления. Внешне похожие модели могут комплектоваться другими модулями без этой функции, поэтому перед поиском приложения стоит уточнить точный индекс модели и версию модуля.
Можно ли самостоятельно перепрошить или перепрограммировать модуль Candy с NFC?
Технически модуль поддерживает несколько способов программирования контроллеров, включая обновление через специализированные программаторы. Но без специального оборудования, доступа к заводским прошивкам и понимания архитектуры платы делать это самостоятельно не рекомендуется — велик риск окончательно вывести модуль из строя.
Почему машина показывает ошибку блокировки люка, если дверца закрыта?
Контроллер проверяет не только физическое закрытие дверцы, но и корректную работу устройства блокировки люка целиком: срабатывание нагревательного элемента внутри УБЛ, состояние управляющего симистора и появление напряжения на контактной группе после блокировки. Если хотя бы одно звено этой цепи неисправно, машина не допустит запуск программы, даже если люк физически закрыт.
Стоит ли доверять кодам ошибок из приложения на 100%?
Коды ошибок и диагностическая информация, считанная по NFC, — это отличная отправная точка для поиска неисправности, но не окончательный диагноз. Схожие симптомы могут вызываться разными причинами: например, ошибка нагрева может говорить как о перегоревшем ТЭНе, так и о неисправном реле на модуле. Точный вывод делается только после проверки конкретных узлов.
