ТЭН и нагревательный диск чайника: как проверить и подобрать

Электрочайник — прибор простой, но именно поэтому его поломки часто списывают на «сгорел ТЭН», хотя причина может быть в терморегуляторе, контактной колодке или шнуре. Нагревательный элемент — самая нагруженная деталь чайника: она работает при температуре свыше 100°C, контактирует с водой и накипью и первой выходит из строя после нескольких лет службы. Разберёмся, как отличить исправную деталь от неисправной, чем ТЭН отличается от диска и как подобрать замену без ошибок.

Содержание

• Когда нужна замена ТЭНа или диска
• Устройство нагревателя и терморегулятора
• Как проверить ТЭН и контроллер тестером
• Как определить нужный вариант при подборе
• Таблица подбора запчастей
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна замена ТЭНа или диска

Заподозрить проблему с нагревательным элементом можно по нескольким признакам:

• чайник вообще не греет воду, хотя индикатор включения горит;
• вода нагревается слишком медленно, хотя раньше закипала быстро;
• при включении срабатывает автомат защиты в квартирном щитке;
• слышен посторонний треск, щелчки или запах гари при работе;
• чайник отключается сразу после включения или не отключается совсем при закипании.

Последний пункт — важный нюанс. Он не всегда говорит о неисправности самого нагревателя: чайник может не отключаться из-за проблем с терморегулятором или контактной колодкой, а не с ТЭНом. Поэтому перед покупкой стоит проверить всю цепочку — нагреватель, датчик температуры и контроллер.

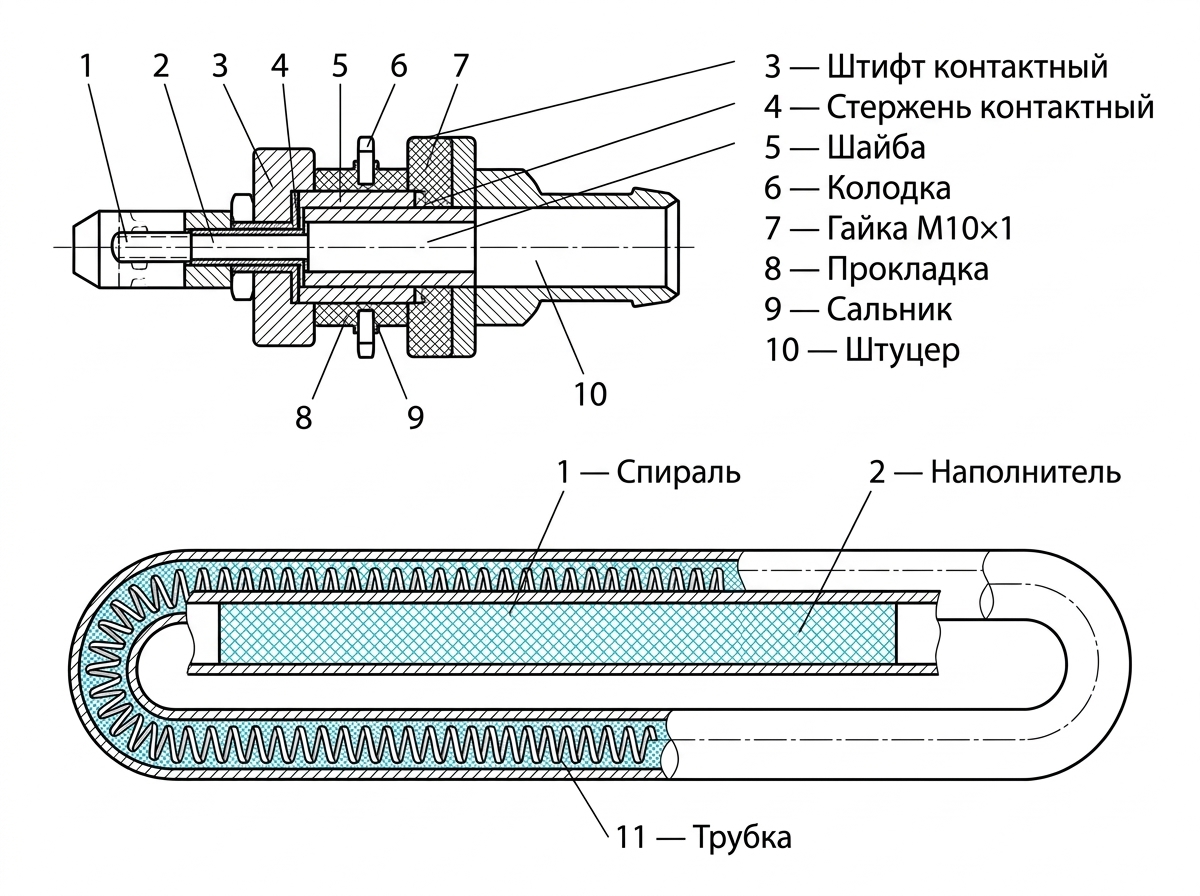

Что внутри ТЭНа чайника: спираль, засыпка-изолятор и стальная трубка, а на выводе — контактный стержень с прокладкой, сальником и штуцером. Обрыв спирали и течь по выводу — две самые частые причины замены.

Устройство нагревателя и терморегулятора

В большинстве электрочайников используется трубчатый электронагреватель — ТЭН. Он представляет собой металлическую трубку диаметром около 10 мм из нержавеющей стали, внутри которой находится спираль. Пространство между спиралью и стенкой трубки заполнено периклазом — спрессованным оксидом магния с очень высокой температурой плавления. Этот наполнитель служит электрическим изолятором и передаёт тепло от спирали к трубке. Концы трубки герметично заделаны эпоксидным компаундом, на них смонтирован штуцер с контактным стержнем — именно через него нагреватель соединяется с электросхемой чайника.

В современных моделях встречается и второй тип нагревателя — закрытый нагревательный диск, спрятанный под дном резервуара и отделённый от воды стальной пластиной. Такая конструкция упрощает уход за чайником: дно легко мыть, а вода не контактирует напрямую с элементом. Принцип работы такой же — нагрев за счёт сопротивления спирали, но диск и открытый ТЭН — это разные, невзаимозаменяемые конструктивные решения, и подбирать их нужно строго под конкретную модель чайника.

Отключение при закипании обеспечивает не сам нагреватель, а терморегулятор — узел с биметаллической пластинкой. При нагреве вода доводит температуру пластинки до критической, металлы с разным коэффициентом расширения изгибают её, контактная пружина размыкает цепь, и чайник отключается. При остывании пластинка возвращается в исходное положение. В некоторых моделях дополнительно стоит термоограничитель с легкоплавкой вставкой — он защищает прибор, если его включили без воды. Поэтому «контроллер» или «контроллер в сборе с термопередатчиком» в каталоге запчастей — это именно узел терморегулятора с датчиком, а не сам нагревательный элемент.

Как проверить ТЭН и контроллер тестером

Работы с электрочайником проводите только при полностью отключённом от сети приборе. Нагреватель и контактная группа находятся под напряжением 220 В, а влага и накипь внутри корпуса повышают риск короткого замыкания и поражения током — соблюдайте правила техники безопасности при работе с электроустановками.

Порядок диагностики мультиметром (авометром):

1. Отключите чайник от сети, дайте ему остыть, слейте воду и разберите корпус, чтобы получить доступ к контактам нагревателя.
2. Переведите тестер в режим измерения сопротивления и прозвоните нагреватель между двумя силовыми контактами. Исправный ТЭН показывает конечное сопротивление (обычно единицы-десятки Ом в зависимости от мощности); бесконечное сопротивление означает обрыв спирали, а сопротивление близко к нулю — межвитковое замыкание.
3. Проверьте пробой на корпус: один щуп на контакт ТЭНа, второй — на металлическую трубку или корпус нагревателя. Сопротивление должно быть бесконечным. Если прибор показывает низкое значение — это повреждение изоляции наполнителя, деталь под замену.
4. Отдельно прозвоните терморегулятор и термоограничитель — при комнатной температуре контакты должны быть замкнуты (нулевое сопротивление), при перегреве или обрыве термопредохранителя цепь размыкается навсегда.
5. Проверьте контактную колодку, штепсельный разъём подставки и шнур питания — плохой контакт в этих узлах даёт те же симптомы, что и «сгоревший ТЭН».

Если ТЭН исправен, а чайник всё равно не отключается при закипании или не включается совсем, ищите причину в узле терморегулятора — например, замена контроллера в сборе с термопередатчиком для Polaris решает проблему без вмешательства в нагреватель.

Как определить нужный вариант при подборе

Ключевая особенность этого узла: ТЭН, диск и терморегулятор в большинстве бытовых чайников — неразборные и невзаимозаменяемые между брендами детали. Универсального «диаметра под все чайники» здесь нет, подбор всегда идёт по конкретной модели прибора.

Что нужно сделать перед покупкой:

• найдите модель чайника на наклейке на дне корпуса или подставке — обычно это буквенно-цифровой код вроде PWK 17хх;
• сверьте маркировку с артикулом запчасти в каталоге — производители часто указывают в названии сокращённую модель прибора;
• если наклейка стёрлась, ориентируйтесь на форму штуцера, расположение контактов и посадочное место в основании — совпадение важно с точностью до миллиметра, иначе деталь физически не встанет;
• для терморегулятора и контактной группы важно совпадение не только формы, но и типа разъёма — на это указывает отдельная позиция «разъём контроллера»;
• если точную маркировку найти не удалось, воспользуйтесь подбором по модели техники в разделе подберите запчасти по модели вашей техники.

Таблица подбора запчастей

Ниже — реальные позиции для чайников Polaris и совместимых моделей других брендов, встречающиеся в каталоге.

Обратите внимание: одна и та же деталь от Sunlight подходит сразу к двум брендам — Polaris и Scarlett, потому что многие производители заказывают контактные группы и терморегуляторы у одних и тех же сборочных площадок. А вот сами ТЭНы Polaris строго привязаны к конкретной модели прибора — перепутать PWK 1789CL и PWK 1701CL не получится, даже если внешне трубки похожи.

Частые ошибки при подборе

• Подбор «на глаз» по фото. Трубчатые нагреватели визуально почти одинаковы — отличия в длине, изгибе трубки и расположении контактного штуцера видны только при точном сравнении с посадочным местом.
• Путаница между ТЭНом и контроллером. Если чайник не отключается при закипании или щёлкает без нагрева воды, часто меняют исправный нагреватель вместо терморегулятора — симптомы у этих неисправностей похожи.
• Игнорирование накипи как причины проблемы. Толстый слой накипи на нагревателе замедляет закипание и увеличивает расход электроэнергии, имитируя «слабый» ТЭН — сначала стоит проверить деталь тестером, а не спешить с заменой.
• Установка нагревателя без проверки изоляции. После замены обязательно проверьте сопротивление между контактом и корпусом ТЭНа — пробой изоляции наполнителя опасен поражением током при следующем включении.
• Покупка детали без учёта совместимости бренда. Даже если посадка кажется похожей, разъём или шаг контактов у другого производителя может не совпасть — ориентируйтесь на указанную совместимость, а не на внешнее сходство.

Полный перечень нагревателей и терморегуляторов для чайников — в разделе запчасти для чайников.

Вопросы и ответы

Можно ли поставить ТЭН от одной модели чайника на другую?

Только если модели официально указаны как совместимые в характеристиках детали. Даже одинаковые на вид трубчатые нагреватели отличаются длиной, формой изгиба и расположением контактного штуцера, поэтому «примерочный» подбор часто заканчивается тем, что деталь физически не встаёт в основание.

Как понять, что виноват именно ТЭН, а не терморегулятор?

Отключите чайник от сети и прозвоните нагреватель тестером между силовыми контактами: бесконечное сопротивление говорит об обрыве спирали. Если ТЭН прозванивается нормально, а чайник не греет или не отключается при закипании, проблема в контроллере, термодатчике или контактной колодке.

Чем нагревательный диск отличается от обычного ТЭНа и можно ли их менять один на другой?

ТЭН — открытая трубка со спиралью, контактирующая напрямую с водой. Диск — закрытый нагреватель под стальной пластиной на дне резервуара, который не соприкасается с водой напрямую. Это разные конструктивные решения, они не взаимозаменяемы: под каждый тип чайника подходит только предусмотренный производителем вариант.

Безопасно ли самостоятельно менять ТЭН в чайнике?

Замена возможна своими силами при наличии навыков и инструмента, но работа связана с электричеством и требует обязательного отключения прибора от сети перед разборкой, аккуратной прозвонки узлов тестером и проверки изоляции после сборки. При любых сомнениях в собственных навыках лучше доверить ремонт специалисту сервисного центра.
