ТЭН посудомоечной машины: с улиткой и без — как подобрать

Если посудомоечная машина перестала греть воду, моет посуду в холодном режиме или выбивает автомат при включении программы — в девяти случаях из десяти причина в нагревательном элементе. Но просто «взять ТЭН для посудомойки» не получится: конструкции сильно различаются, и деталь от одной марки физически не встанет в другую. Разберёмся, как отличить ТЭН с улиткой от обычного, где смотреть маркировку и какую деталь заказывать под конкретную машину.

Содержание

• Когда нужна эта запчасть
• Как определить нужный вариант ТЭНа
• Таблица подбора ТЭНов
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна эта запчасть

ТЭН посудомоечной машины отвечает не только за нагрев воды до рабочей температуры, но часто и за фазу сушки. Признаки его выхода из строя достаточно характерны:

• программа идёт по времени, но посуда и вода остаются холодными;
• машина выбивает УЗО или автомат сразу после старта мойки или в середине цикла — верный признак пробоя нагревателя на корпус;
• на дисплее появляется ошибка нагрева или превышения времени мойки;
• после мойки на дне бака заметен нагар, накипь или следы протечки в районе нагревателя.

Прежде чем менять деталь, стоит прозвонить её тестером на обрыв и проверить сопротивление между контактами и корпусом — если прибор показывает пробой на «землю», нагреватель однозначно неисправен. Учтите: ТЭН — это элемент, работающий от сетевого напряжения, поэтому любые проверки и замену выполняйте только при полностью обесточенной машине, вынув вилку из розетки, а не просто выключив кнопку на панели.

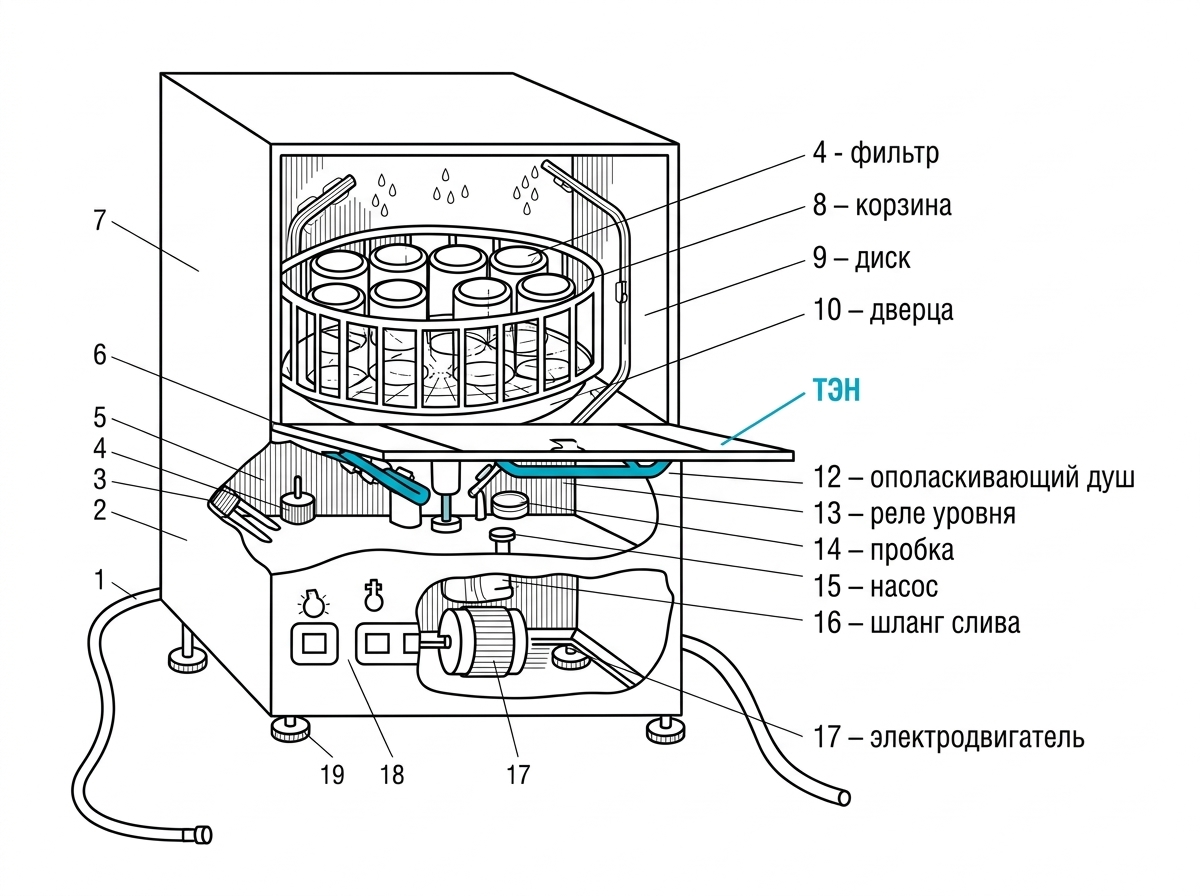

Где в посудомоечной машине стоит ТЭН: открытый нагреватель лежит в поддоне под моечной камерой, рядом с фильтром и насосом — отсюда и разница между «голым» ТЭНом и проточным блоком с улиткой

Как определить нужный вариант ТЭНа

В посудомоечных машинах встречаются два принципиально разных конструктивных решения.

ТЭН без улитки (открытый, трубчатый)

Это классический гнутый трубчатый нагреватель, который лежит открыто на дне бака или на дне моечной камеры. Вода просто омывает его снаружи. Такая схема применяется во многих машинах Beko, части моделей Indesit, Ariston, Gorenje. Крепится нагреватель через уплотнительную прокладку и гайку с внешней стороны бака, поэтому важно, чтобы совпадали не только электрические параметры, но и посадочное отверстие, форма фланца и длина трубки — иначе деталь просто не встанет на место или будет протекать.

ТЭН с улиткой (проточный, в корпусе насоса)

«Улитка» — это спиральный корпус, в котором ТЭН объединён с крыльчаткой циркуляционного насоса. Вода проходит через узел в момент прокачки, поэтому нагрев происходит быстрее и равномернее, а сам узел компактнее. Такая конструкция типична для техники Electrolux, Zanussi, AEG и родственных брендов, а также встречается у Indesit, Ariston, Whirlpool. Заменяется такой ТЭН только целиком в сборе с улиткой — отдельно нагревательный элемент из неё не извлекается и не продаётся.

Определить тип детали для своей машины можно несколькими способами:

1. По внешнему виду старой детали. Если снятая деталь — это отдельная трубка с двумя выводами и гайкой посадки, перед вами ТЭН без улитки. Если это компактный пластиковый или металлический узел с крыльчаткой и патрубками — это ТЭН с улиткой.
2. По маркировке на корпусе или шильдике машины. На задней или боковой стенке посудомойки, а также по периметру дверцы указана модель и заводской код (например, серия PDF/PDI и подобные обозначения у разных производителей). Именно этот код нужно вводить в поиск запчастей.
3. По каталожному номеру самой детали. Оригинальный номер часто нанесён прямо на корпусе ТЭНа или наклейке на нём — по нему подбор происходит однозначно, без риска ошибки.
4. Через подбор по модели техники на сайте. Если шильдик стёрт или недоступен, удобнее подобрать запчасти по модели вашей техники — система покажет совместимые варианты автоматически.

Таблица подбора ТЭНов

Ниже — реальные позиции из каталога с указанием конструкции и совместимости по брендам. Обратите внимание: даже в рамках одной группы брендов (например, линейка Electrolux/AEG/Zanussi) конкретные модели ТЭНов не идентичны и могут отличаться по каталожному номеру, поэтому финальную проверку всегда делайте по коду своей старой детали или шильдику машины.

Как видно из таблицы, для одной группы брендов (Aeg/Electrolux/Atag/Faure/Husqvarna Electrolux/IKEA) в каталоге есть сразу две разные детали с улиткой — от Electrolux и от Zanussi. Это нормальная ситуация: в течение жизненного цикла платформы производитель может менять узел насоса-нагревателя на модифицированный, и обе версии остаются в продаже под разными кодами. Определить, какая именно подходит вашей машине, можно только сверкой кода старой детали или модели по шильдику.

Частые ошибки при подборе

• Заказ «по бренду» без сверки кода. У одного производителя одновременно выпускались машины и с открытым ТЭНом, и с проточным узлом-улиткой — модельный ряд неоднороден, поэтому одного названия бренда для подбора недостаточно.
• Игнорирование посадочных размеров. У открытых ТЭНов важны диаметр и форма фланца, длина трубки, расположение крепёжной гайки — на глаз эти параметры не всегда угадываются, нужен точный каталожный номер.
• Попытка заменить только нагреватель в узле с улиткой. Такой ТЭН является частью насоса и меняется исключительно в сборе — отдельно вытащить и заменить только спираль не получится.
• Отказ проверить смежные детали. Причиной перегрева и выхода ТЭНа из строя часто становится накипь, засор фильтров или неисправность разбрызгивателя. Если попутно барахлит вращение коромысла, стоит проверить гайку разбрызгивателя и импеллер, а если подтекает дверца — обратить внимание на блокировку (замок) двери.
• Замена без обесточивания машины. ТЭН и его контакты находятся под сетевым напряжением, работа с ним при подключённой к сети технике опасна для жизни — всегда отключайте машину от розетки перед демонтажем.

Если при разборке заодно обнаружились разболтавшиеся колёсики или крючки корзин, логично заменить их в том же визите к машине — например, колёса для корзины или комплект крючков нижней корзины. Полный перечень актуальных запчастей для посудомоек — в разделе «Для посудомоечных машин».

Вопросы и ответы

Можно ли поставить обычный ТЭН вместо узла с улиткой?

Нет. Это разные конструктивные решения с разной геометрией посадки и электрической схемой подключения. Открытый ТЭН физически не встанет на место узла с интегрированным насосом, и наоборот. Подбирать замену нужно строго того же типа, что стоял изначально.

Как узнать точный код ТЭНа, если шильдик машины стёрся?

Самый надёжный способ — снять неисправную деталь и найти маркировку прямо на её корпусе или на приклеенной табличке. Если код не читается, можно ориентироваться на серийный номер машины на внутренней стороне дверцы или воспользоваться подбором запчастей по модели техники.

Почему ТЭН пробивает на корпус машины и выбивает автомат?

Чаще всего это результат постепенного растрескивания изоляции спирали из-за перегрева, работы «на сухую» при низком уровне воды или естественного износа. Накипь на поверхности нагревателя усиливает локальный перегрев и ускоряет пробой изоляции. Проверить это можно тестером — измерив сопротивление между выводами ТЭНа и корпусом на отключённой от сети машине.

Как продлить срок службы нового ТЭНа?

Использовать умягчающую соль по инструкции к машине, не запускать программы при низком напоре воды и периодически чистить фильтры моечной камеры — накипь и загрязнения ускоряют износ нагревателя вне зависимости от того, открытый он или встроен в улитку.
