Заливной клапан стиральной машины: секции, вставки, подбор

Стиральная машина перестала набирать воду, набирает её слишком медленно, гудит на этапе залива или, наоборот, продолжает подавать воду даже после отключения программы — во всех этих случаях подозревать нужно заливной (электромагнитный) клапан. Это один из самых часто заменяемых узлов СМА: резиновая мембрана внутри со временем теряет упругость, забивается посторонними частицами или просто изнашивается от постоянных циклов открытия-закрытия. Разберёмся, как выбрать точный аналог, не ошибившись с числом секций и типом вставки.

• Когда нужна эта запчасть
• Как определить нужный вариант
• Таблица подбора
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна эта запчасть

Заливной клапан — нормально закрытое устройство, которое открывается только при подаче напряжения на катушку и пропускает воду из магистрали в бак или в лоток для порошка. Замена требуется в нескольких типичных ситуациях:

• машина не набирает воду вовсе, хотя давление в водопроводе есть и шланг не пережат;
• вода набирается очень медленно или, наоборот, слишком быстро — сбита штатная скорость подачи;
• клапан не закрывается после набора нужного уровня, и вода продолжает течь даже при выключенной машине (в этом случае деталь нужно менять срочно, во избежание перелива и потопа);
• слышен посторонний гул или щелчки на этапе залива воды;
• переполняется один из отсеков лотка для моющих средств, а другие остаются сухими — обычно причина в выпавшей или изношенной вставке-ограничителе.

Важно: клапан подключён одновременно к сети 220 В и к водопроводу под давлением. Перед любой диагностикой и заменой обязательно обесточьте машину, вынув вилку из розетки, и перекройте подачу воды на входе. Работы с электрической частью выполняйте только на полностью отключённом от сети оборудовании.

Как определить нужный вариант

Прежде чем заказывать деталь, нужно снять старый клапан и внимательно изучить его корпус — там обычно есть вся необходимая информация, либо стоит уточнить точную модель техники в разделе подбора запчастей по модели вашей техники.

Число секций (обозначение «W»)

В названии и на корпусе клапана часто встречается обозначение вида «1W», «2W» или «3W» — это количество независимых секций (катушек с мембранами) в одном корпусе. Одинарный клапан (1W) используется в простых машинах с одним входом воды. Двухсекционный (2W) — самый распространённый вариант, он подаёт воду отдельно в основной отсек и отсек предварительной стирки или в отсек кондиционера. Трёхсекционный клапан (3W) применяется там, где нужно раздельно управлять подачей в три канала — например, в моделях с дополнительным режимом или функцией сушки.

Угол между штуцерами

Второе число в маркировке (90 или 180) — это угол между входным и выходными штуцерами клапана. При 180° штуцеры расположены на одной прямой, друг напротив друга, при 90° — под прямым углом. Это чисто конструктивный параметр, определяемый посадочным местом в корпусе машины, и подобрать клапан с другим углом на замену не получится — он физически не встанет на своё место или его придётся разворачивать со шлангами наперекос.

Вставки-ограничители расхода

На выходных штуцерах многосекционных клапанов устанавливаются пластиковые вставки с резиновой шайбой, которые задают скорость подачи воды в конкретный отсек: для быстрого основного набора воды, для медленного полоскания (чтобы плавно вымыть отбеливатель или кондиционер) и для минимального расхода — например, при охлаждении конденсатора сушки. Вставки различаются по цвету и пропускной способности: жёлтая обычно рассчитана на минимальный расход около 0,5 л/мин, синяя — около 1,5 л/мин, чёрная — порядка 5 л/мин. Если при покупке нового клапана вставки не идут в комплекте или выпали при разборке старого — их нужно переставить со старой детали, иначе один из отсеков лотка будет переполняться, а другой останется сухим.

Где смотреть маркировку

Точный код клапана указан на этикетке или прямо на пластиковом корпусе — это может быть код производителя катушки (например, ED180BP, AV5204) либо оригинальный номер запчасти производителя техники (например, 2906870100, 110333). Именно по этому коду проще всего найти точный аналог, а бренд стиральной машины и модель — только вспомогательный ориентир, поскольку одна и та же деталь часто ставится сразу на десятки марок техники.

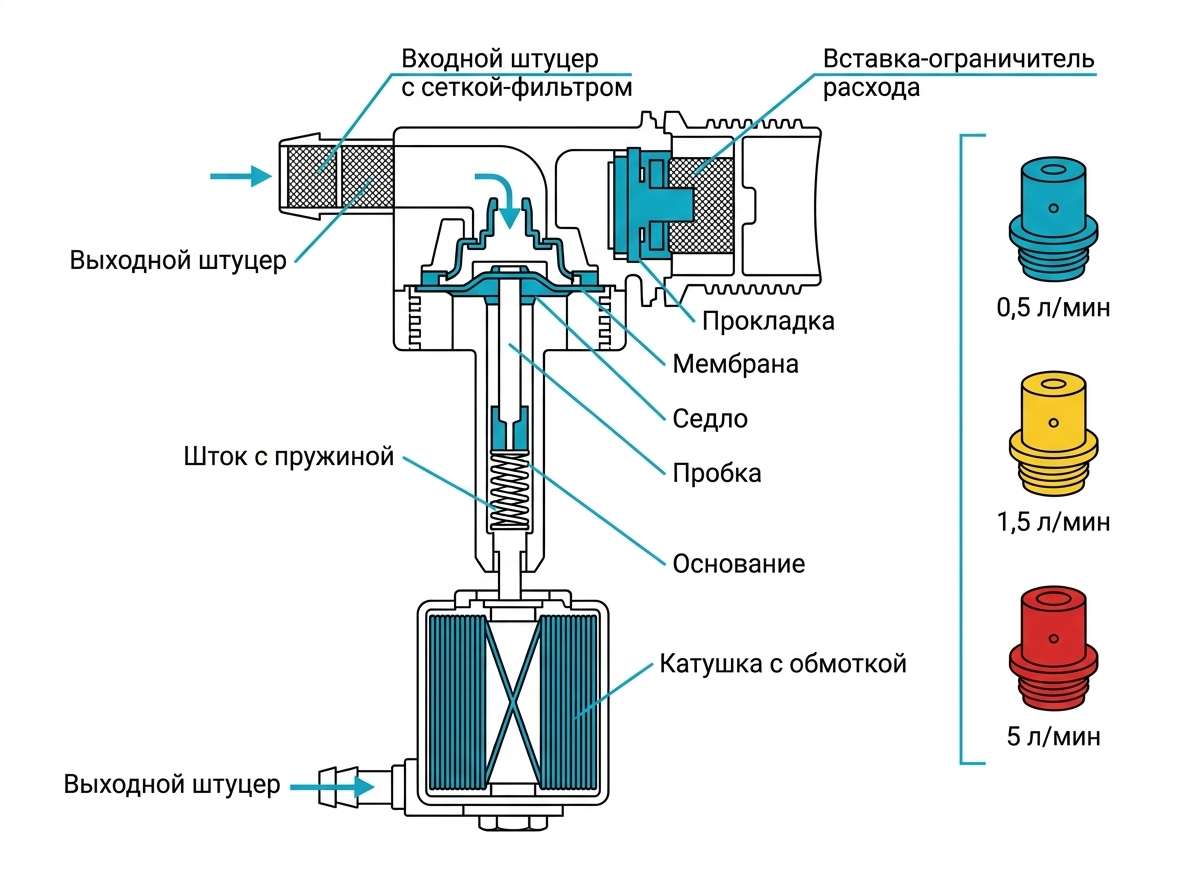

Заливной клапан в разрезе: вода проходит сетку-фильтр и калиброванную вставку, а проход открывает шток, который поднимает катушка. Подбирая клапан на замену, сверяют число секций, цвет вставки (расход) и посадку штуцеров.

Таблица подбора

Ниже — актуальные варианты заливных клапанов с ключевыми параметрами из названия и совместимостью по брендам.

Полный ассортимент клапанов и вставок для разных марок техники — в разделе запчастей для стиральных машин.

Частые ошибки при подборе

• Подбор только по бренду техники, без кода. Один и тот же клапан ставится на десятки марок — и наоборот, у одного производителя в разных моделях могут стоять разные клапаны. Ориентируйтесь на код на корпусе старой детали.
• Игнорирование угла между штуцерами. Клапан с углом 90° не встанет на место посадочного гнезда, рассчитанного на 180°, даже если число секций совпадает.
• Путаница с числом секций. Установка одинарного клапана вместо двухсекционного лишит машину возможности раздельно наливать воду в разные отсеки лотка — программы полоскания и предварительной стирки будут работать некорректно.
• Забытые или потерянные вставки-ограничители. При разборке старого клапана вставки легко выпадают и теряются — без них новая деталь может заливать воду не в тот отсек или переполнять лоток.
• Установка без проверки фильтра-сетки на входе. Даже исправный новый клапан будет работать нестабильно, если забит защитный фильтр на входном штуцере — его стоит осмотреть и почистить при каждой замене.

Вопросы и ответы

Как понять, что течёт именно клапан, а не что-то другое?

Если вода поступает в бак самопроизвольно при полностью выключенной и обесточенной машине, а на входе перекрыт кран — почти наверняка неисправна мембрана клапана, потерявшая упругость. Течь из-под самого корпуса клапана или из-под шлангов говорит о повреждении прокладок или трещине в корпусе, а не о самой мембране.

Можно ли поставить клапан с другим числом секций «на всякий случай»?

Нет, число секций жёстко определяется схемой подачи воды в конкретной модели: каждая секция подключена к своему отсеку лотка или каналу подачи. Клапан с меньшим числом секций физически не сможет обеспечить все нужные функции, а с большим — просто не подключится корректно к шлангам и разъёмам.

Нужно ли переносить вставки со старого клапана на новый?

Да, если новая деталь поставляется без вставок или с универсальным комплектом — переставьте вставки со старого клапана в соответствующие выходные штуцеры, ориентируясь на их цвет и расположение до разборки. Это гарантирует, что скорость подачи воды в каждый отсек останется штатной.

Безопасно ли самостоятельно менять заливной клапан?

Сама замена не требует специальных навыков, но клапан связан с электросетью и водопроводом под давлением. Перед началом работ обязательно отключите машину от электросети и перекройте воду на входе — это стандартное требование безопасности при любых работах с узлами, подключёнными к электропитанию.
