Если стиральная машина Electrolux, Zanussi или AEG на этапе отжима начала стучать, «прыгать» по полу, скрежетать металлом или вовсе останавливать программу с ошибкой из-за дисбаланса — в 8 случаях из 10 виновата не электроника, а механика подвески бака. Разберёмся, как система управления EWM сигнализирует о таких неполадках, и как по этим симптомам подобрать нужный амортизатор или бойник барабана.

Содержание

• Когда нужна эта запчасть
• Что означают коды ошибок EWM
• Как определить нужный амортизатор или бойник
• Таблица подбора
• Частые ошибки при подборе
• Вопросы и ответы

Когда нужна эта запчасть

Платформа управления EWM (Electrolux Washing Machine) применялась и применяется в разных поколениях стиральных машин концерна Electrolux — под брэндами Electrolux, Zanussi и AEG, а также по OEM-соглашениям под марками Faure, Arthur Martin, ELEKTRO HELIOS, Husqvarna, Rex и рядом других. Именно поэтому запчасти для этих машин так часто взаимозаменяемы: один и тот же амортизатор или бойник барабана подходит сразу под десяток названий на шильдике.

Амортизаторы (гасители колебаний) и бойники барабана — это не электронные, а чисто механические детали подвески. Их замена требуется, если:

• машина громко стучит и вибрирует при наборе оборотов на отжиме;
• бак «бьётся» о корпус, слышен металлический удар в момент разгона барабана;
• программа регулярно прерывается на этапе отжима с сообщением о дисбалансе, хотя белья загружено немного и оно распределено равномерно;
• внутри барабана слышен глухой стук или треск — обычно это откалывающийся бойник (ребро барабана);
• машина «гуляет» по полу во время работы даже на ровной, устойчивой поверхности.

Перед разборкой корпуса обязательно отключите машину от электросети и перекрутите кран подачи воды — работа с бытовой техникой, подключённой к сети 220 В и к водопроводу, требует строгого соблюдения правил электробезопасности.

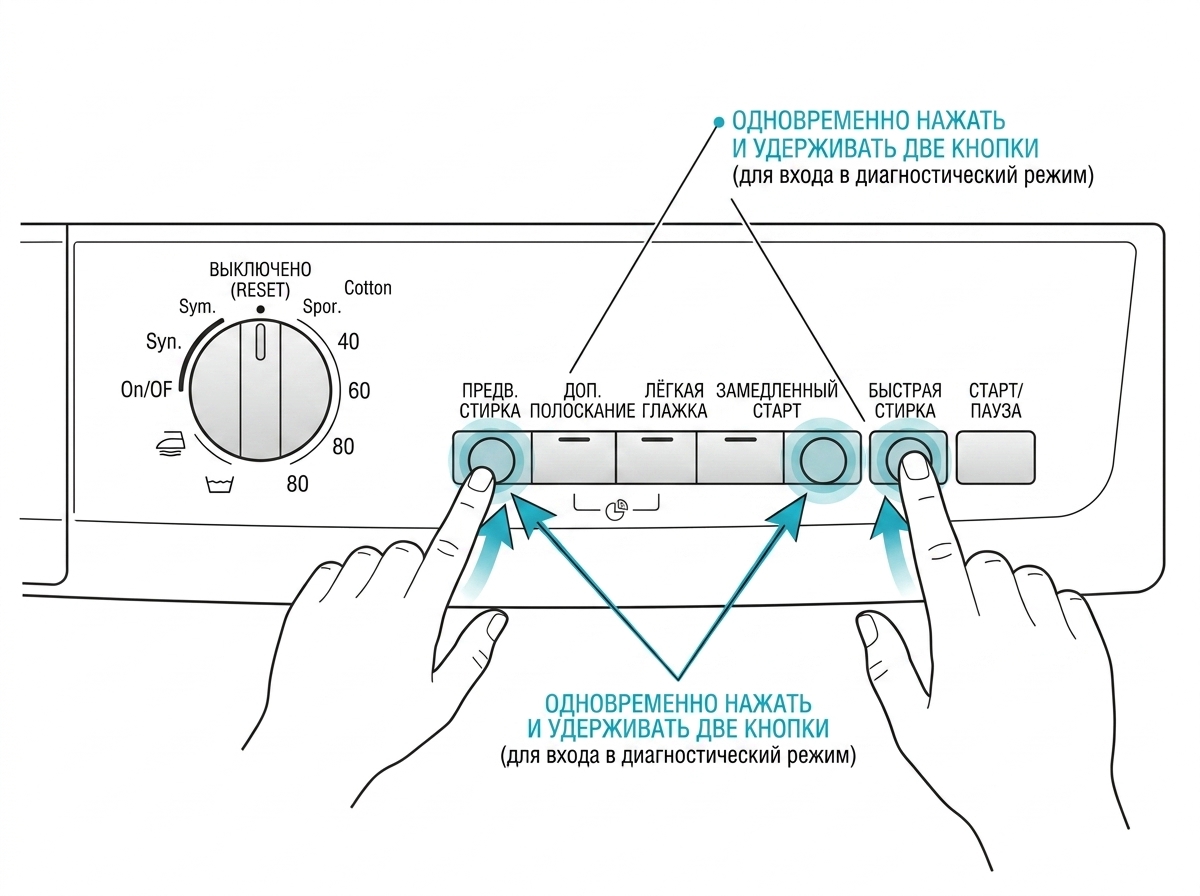

Панель управления стиральной машины Electrolux/Zanussi с системой EWM2000: положение селектора и комбинация кнопок для входа в диагностический режим и считывания кода ошибки

Что означают коды ошибок EWM

Система EWM в разных поколениях выводит информацию о неисправностях по-разному: индикацией светодиодов на панели, комбинацией мигания программных ламп или буквенно-цифровым кодом на дисплее (в зависимости от модели и года выпуска платы управления). Точный перечень кодов у конкретной машины лучше уточнять по инструкции к вашей модели — он меняется от поколения к поколению платы, и одна и та же цифра на разных сериях может означать разные узлы.

Но есть общая логика, которая одинакова почти для всех машин на базе EWM: контроллер постоянно следит за нагрузкой на двигатель приводного мотора и за показаниями датчика дисбаланса барабана. Если во время разгона на отжим система фиксирует чрезмерную вибрацию, неравномерное вращение или резкий скачок тока на моторе — программа прерывается защитным кодом, и машина либо снижает обороты, либо останавливает отжим полностью.

Проблема в том, что этот же защитный код срабатывает как при банальном перекосе белья, так и при реальной механической неисправности:

• разрушены или растянуты амортизаторы — бак начинает свободно раскачиваться, датчик фиксирует «ложный» дисбаланс даже при правильно распределённом белье;
• сломан или откололся бойник барабана — нарушается баланс самого барабана, появляется характерный стук и неравномерный ход;
• ослаблены пружины подвески — бак проседает и задевает корпус.

Отличить механическую причину от электронной просто: если стук и «биение» появляются именно при разгоне на отжим и сопровождаются лязгом металла, а не электронным сбоем при заливе или сливе воды — почти наверняка нужно смотреть амортизаторы и барабан, а не проводку и модуль управления.

Как определить нужный амортизатор или бойник

Прежде чем заказывать деталь, важно точно определить, что именно вышло из строя и какой вариант подойдёт.

1. Осмотрите деталь визуально

Амортизатор считается неисправным, если он свободно проседает без сопротивления, «клинит» рывками, потрескался по корпусу или люфтит в месте крепления к баку и раме. Бойник барабана меняют, если он раскрошился, откололся или разболтался в посадочном гнезде — обычно это заметно после снятия загрузочного люка и осмотра внутренней поверхности барабана.

2. Сверьте маркировку

На большинстве амортизаторов и бойников оригинальный номер детали нанесён прямо на корпусе — литьём или штампом. Этот номер надёжнее, чем название бренда на шильдике машины: одна и та же деталь Electrolux 1322553601 подходит и под AEG, и под Faure, и под Husqvarna, а вот два похожих на вид амортизатора Electrolux разных поколений могут отличаться по длине и типу крепления.

3. Учитывайте количество деталей на машину

В большинстве моделей Electrolux, Zanussi и AEG подвеска бака держится на двух амортизаторах. Специалисты рекомендуют менять их парой, даже если стучит только один: второй, скорее всего, тоже выработал ресурс и в ближайшее время потребует замены.

4. Проверьте тип крепления

У разных серий отличается способ фиксации амортизатора к баку и к поддону — палец, втулка или защёлка. Бойники барабана также различаются по способу крепления: болтовое соединение или защёлки-клипсы. Перед заказом лучше свериться с формой посадочного места на старой детали.

Если модель машины неизвестна или шильдик стёрт — удобнее подобрать запчасти по модели вашей техники, указав точное название стиральной машины.

Таблица подбора

Амортизаторы (гасители колебаний)

Бойники барабана (ребро барабана)

Для примера удобно ориентироваться на универсальные позиции: амортизатор 1322553015 подходит под большинство машин AEG, Electrolux и Zanussi одновременно, а амортизатор 1322553601 — под более широкую линейку, включая Faure и Husqvarna. Если стук идёт именно от Zanussi — стоит присмотреться к амортизатору 1322553205. Для стука внутри барабана подойдут бойник 50252271007 или бойник 53188954431 — в зависимости от того, какой номер отлит на старой детали.

Частые ошибки при подборе

• Ориентация только на бренд на шильдике. Electrolux, Zanussi и AEG собирались на общих платформах, и деталь может называться «под Electrolux», а прекрасно вставать и в AEG, и наоборот. Смотрите на номер детали, а не на логотип.
• Замена одного амортизатора вместо пары. Если бак держится на двух гасителях колебаний, изношен обычно не один — второй чаще всего доработает до следующей поломки буквально через пару месяцев, и разборку придётся повторять.
• Путаница амортизатора с пружиной подвески. Это разные узлы: пружины удерживают бак сверху и работают на растяжение, амортизаторы стоят снизу и гасят колебания. Стук на отжиме почти всегда связан именно с амортизаторами.
• Игнорирование типа крепления. Даже подходящий по посадочным размерам амортизатор может не встать, если тип фиксации (палец, втулка, защёлка) отличается от оригинала.
• Покупка бойника «на глаз» без сверки номера. Внешне похожие ребра барабана у разных серий отличаются по высоте, форме крепления и посадке под болты — деталь нужно сверять с оригиналом, снятым с машины.

Полный ассортимент подобных узлов для разных марок и серий стиральных машин — в разделе запчастей для стиральных машин.

Вопросы и ответы

Можно ли заменить только один амортизатор, если стучит с одной стороны?

Технически можно, но это временное решение. Оба амортизатора работают в паре и обычно вырабатывают ресурс примерно одновременно, поэтому специалисты рекомендуют менять их сразу парой — это избавит от повторной разборки машины в ближайшие месяцы.

Как отличить стук из-за амортизатора от стука подшипника барабана?

Изношенный амортизатор даёт глухой удар металла о металл именно при разгоне на отжим и стихает на низких оборотах стирки. Убитый подшипник барабана обычно сопровождается сухим скрипом или гулом на любых оборотах, включая вращение барабана рукой при выключенной машине через открытый люк.

Подходят ли одни и те же запчасти для Electrolux, Zanussi и AEG?

Во многих случаях — да, поскольку эти бренды принадлежат одному концерну и используют общие платформы, включая систему управления EWM. Но подтверждать совместимость нужно по номеру конкретной детали, а не по названию бренда: внутри линеек встречаются разные поколения с отличающимися посадочными размерами.

Безопасно ли самостоятельно менять амортизатор или бойник барабана?

Работа требует частичной разборки корпуса и снятия задней стенки или барабана, но не связана напрямую с проводкой платы управления. Тем не менее перед началом любых работ машину обязательно отключают от электросети и от водопровода — стиральная машина одновременно подключена к электричеству и к воде, и нарушение техники безопасности при разборке может привести к поражению током или затоплению.
